通讯PCB设计核心—高速信号完整性与阻抗控制
来源：捷配链
时间: 2026/04/10 09:26:24
阅读: 13

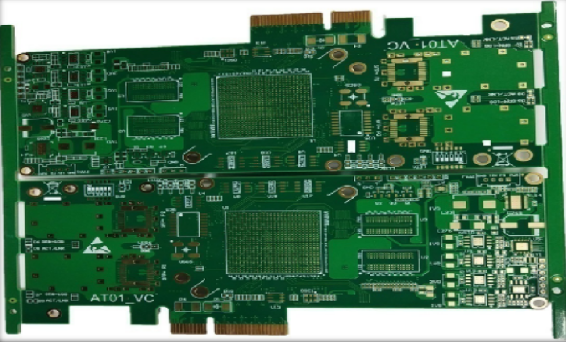

在 5G、Wi-Fi 6、蓝牙等现代通讯技术中，PCB 是承载高速信号的核心载体。当信号频率突破 1GHz、传输速率达 Gbps 级别时，普通 PCB 设计规则已无法满足需求。通讯 PCB 的核心挑战，是在高频、高速、高密度环境下，确保信号完整传输、阻抗精准匹配、干扰有效隔离，这直接决定通讯设备的传输速率、距离与稳定性。
一、通讯 PCB 的高频信号特性与核心挑战
通讯 PCB 处理的信号，频率覆盖 300MHz 至毫米波频段（如 5G 的 28GHz、60GHz），呈现三大独特特性：
- 传输线效应：高频信号不再是简单的电流传导，而是以电磁波形式沿导线传输，遵循波传输理论。此时 PCB 走线等效为传输线，具备电阻、电感、电容分布参数，阻抗不连续会引发信号反射、驻波，导致波形畸变。
- 趋肤效应加剧：频率越高，电流越集中在导体表面流动。10GHz 信号在铜箔中的趋肤深度仅 0.66μm，远小于常规 1oz 铜箔（35μm）厚度，导致有效电阻飙升，传输损耗大幅增加。
- 介质损耗显著：普通 FR-4 板材在 5GHz 时介质损耗因子（Df）达 0.025，每英寸传输损耗超 0.1dB；而高频信号经过 10 英寸走线后，衰减超 1dB，信号强度大幅削弱。同时，介电常数（Dk）随温度、频率波动，会导致阻抗漂移、相位失真，引发通讯误码。
二、阻抗控制：通讯 PCB 的生命线
阻抗匹配是通讯 PCB 设计的核心，目标是让传输线、芯片端口、连接器阻抗保持一致（通常单端 50Ω、差分 100Ω），减少反射、保障信号质量。
- 阻抗计算核心参数
特性阻抗由线宽、介质厚度、介电常数、铜厚共同决定。以 50Ω 微带线为例：常规 1.6mm 板厚、FR-4 板材（Dk=4.4），线宽约 6-8mil；若用高频板材（Dk=3.48），线宽可增至 8-10mil，降低导体损耗。设计时需用专业工具（如 Saturn PCB Toolkit、ADS）精确计算，容差控制在 ±5% 以内。
- 阻抗连续设计要点
- 走线避免直角拐弯，采用 45° 角或圆弧过渡，减少阻抗突变；
- 过孔是阻抗不连续主因，需优化：孔径≤0.3mm、焊盘最小化、增加接地过孔、短过孔优先，必要时采用背钻工艺去除多余孔壁铜；
- 差分对严格等长、等距、同层布线，长度误差≤5mil，间距保持 3W 原则（3 倍线宽），抑制共模干扰。
三、信号完整性优化策略
- 分层与分区设计
多层板（≥6 层）是通讯 PCB 标配，采用信号层 - 地层 - 电源层 - 信号层叠构，地层与电源层紧邻，降低电源阻抗、减少噪声耦合。布局上，射频前端、数字基带、电源模块分区隔离，间距≥5mm，必要时加屏蔽墙 / 罩，阻断干扰传导。
- 损耗控制
- 材料：Sub-6GHz 频段选低损耗 FR-4（如 Megtron 6、S1000-2，Df≤0.008）；10GHz 以上用罗杰斯 RO4350B（Df=0.0037）、PTFE 基材（Df≤0.002）；
- 工艺：采用低粗糙度铜箔（HVLP 铜），减少趋肤效应损耗；关键走线镀锡或镀金，提升导电性。
- 串扰抑制
高速信号与噪声源（时钟、DC-DC）平行长度≤200mil；相邻信号层走线正交；敏感线路两侧加接地保护线，每隔 300mil 加接地过孔，形成电磁屏蔽。
四、电源完整性（PI）保障
通讯设备功耗大、瞬态电流强（如 PA 模块瞬间电流达数 A），电源噪声会直接恶化射频性能。设计要点：
- 电源层分割清晰，模拟电源与数字电源独立，单点共地；
- 关键芯片电源端口就近放置去耦电容（10μF+0.1μF+0.01μF 组合），滤除高低频噪声；
- 大电流路径用 2oz 以上厚铜，减少压降与发热，过孔并联增加载流能力。
