医疗PCB应用场景与未来趋势—无菌、稳定、可靠驱动医疗电子创新

一、生命监护与急救设备：稳定可靠的 “生命防线”

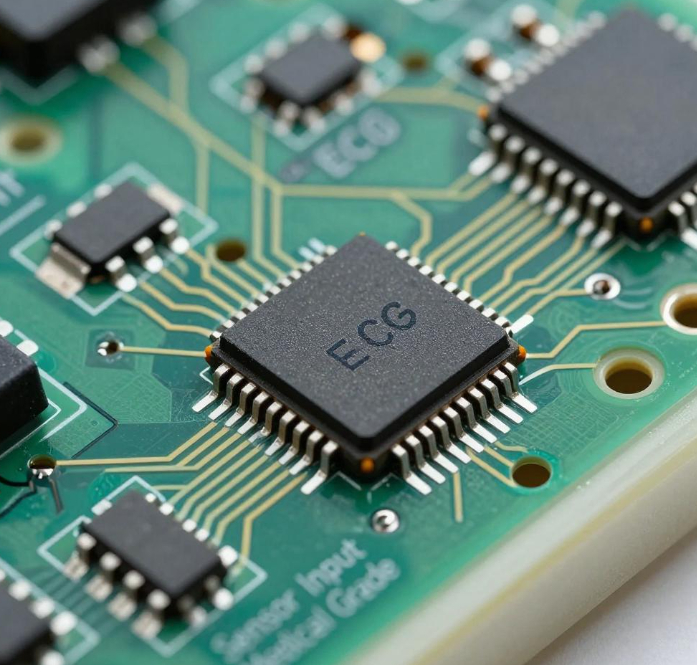

• 心电监护仪：实时采集心电、血氧、血压、呼吸信号，要求 PCB低噪声（≤8μV）、高阻抗（≥100MΩ）、信号无漂移。采用 6-8 层医疗级高 Tg FR-4 PCB，独立接地层设计，屏蔽手术室电磁干扰，确保信号精准。表面 ENIG 沉金 + 医疗级阻焊，耐受 75% 乙醇每日擦拭、EO 定期消毒，长期运行（5 年以上）无故障。
• 呼吸机 / 输液泵：需精准控制气流、药液流速，PCB 需高稳定时序、抗振动、耐湿热。采用厚铜线路（35-70μm），适配大电流驱动；真空层压工艺，确保 - 20℃至 60℃宽温稳定；耐 85% RH 高湿环境，避免 ICU 冷凝水侵蚀。
• 除颤仪：高压（3000V）放电场景，PCB 需高绝缘、大爬电距离、耐高压冲击。绝缘电阻≥10^16Ω?cm，电气间隙≥5mm，采用医疗级高 Tg FR-4 基材，Td≥360℃，耐受高压放电无击穿、无碳化。

二、体外诊断（IVD）设备：高精度、宽温稳的 “诊断核心”

• PCR 仪：基因扩增需精准控温（-40℃至 95℃循环），时序误差≤±0.1s，要求 PCB宽温稳定、低 CTE、无离子污染。采用 8-12 层高 Tg FR-4（Tg≥180℃），Z 轴 CTE≤45ppm/℃，避免温度循环导致尺寸漂移；离子污染≤1.0μg/cm²，防止样本污染；耐反复高温消毒，适配实验室严苛环境。
• POCT 即时检测仪（血糖、血气、新冠抗原）：便携、快速、精准，要求 PCB微型化、低功耗、高稳定。采用 2-4 层超薄医疗级 PCB（厚度≤0.8mm），LDI 工艺实现 50μm 线宽，高密度集成；耐临床现场乙醇擦拭、粉尘环境，适配床边、户外、基层医疗场景。
• 生化分析仪：需耐受酸碱试剂、油污腐蚀，PCB 采用耐化学阻焊 + ENIG 沉金，72 小时酸碱浸泡无腐蚀、无析出，确保检测光路、电路稳定，结果误差≤1%。

三、植入式医疗设备：无菌相容、长期可靠的 “体内卫士”

• 心脏起搏器：体积≤15cm³，重量≤20g，需在 37℃体液环境中稳定工作 10 年以上。采用超薄 PI 柔性 PCB（25μm）+ 钛合金密封，表面 Parylene 涂层（50μm）全密封，防止体液侵入；线路镀钛氮化（TiN），阻断铜离子析出，细胞毒性 0 级。PCB 耐受 1000 次以上体内温度波动、电迁移测试，无短路、无腐蚀、无失效。
• 神经刺激器（帕金森、癫痫治疗）：需传输微弱神经信号（μV 级），PCB低噪声、高绝缘、生物相容。采用 LCP 超薄基板（≤20μm），柔性贴合脑部 / 神经组织；多层屏蔽设计，杜绝电磁干扰；耐体液腐蚀，长期植入无排异、无炎症。
• 人工耳蜗：微型化 PI 刚柔结合 PCB，集成电极、芯片、电池，耐受头部运动振动、体液腐蚀，信号传输精准，帮助患者恢复听力。

四、微创与柔性医疗设备：轻薄柔韧、无菌适配的 “微创利器”

• 微创内窥镜：直径≤3mm，需弯曲进入人体腔道（肠胃、腹腔），采用12.5-25μm PI 柔性 PCB，弯折半径≤0.5mm，弯折寿命≥10 万次。表面医疗级涂覆，耐受体内粘液、消毒腐蚀，集成微型摄像头、传感器，实现高清成像与精准治疗。
• 柔性可穿戴监测仪（动态心电、血糖）：贴合皮肤 / 衣物，要求 PCB超薄（≤0.1mm）、柔软、无刺激、耐汗。采用 PI 柔性 PCB + 医用硅胶封装，生物相容无致敏；耐汗液、雨水侵蚀，IP68 防水；连续工作 7-14 天，信号稳定无漂移。

五、医疗 PCB 未来趋势：更高标准、更优性能、更广应用

1. 材料升级：更安全、更稳定、更适配

• 生物基医疗材料：无卤素、无重金属、可降解生物基材，满足欧盟绿色医疗要求；
• 超高耐消毒材料：耐受 1000 次以上蒸汽灭菌的改性 PI、LCP，适配高频消毒场景；
• 多功能复合材料：集成传感、屏蔽、散热功能的医疗 PCB 材料，简化设备结构。

2. 工艺突破：更洁净、更精密、更微型

• Class 3（十级）洁净生产：植入式 PCB 向十级洁净车间升级，颗粒物、微生物趋近零；
• 超精密 HDI 工艺：线宽 / 线距≤30μm，微孔≤30μm，适配更微型化医疗设备；
• 3D-MID 立体电路：三维注塑成型电路，适配复杂医疗设备结构，提升集成度。

3. 应用拓展：新兴医疗场景全覆盖

• 脑机接口：超薄柔性 PCB（≤10μm）植入脑部，监测神经元信号，治疗瘫痪、神经疾病；
• 精准治疗设备：靶向给药、肿瘤消融设备的高频、高压 PCB，提升治疗精准度；
• 远程医疗设备：5G 远程手术、云端监护的高频低损耗 PCB，保障信号高速稳定传输。
