BUCK输出电容核心参数计算方法与实战公式
来源：捷配链
时间: 2026/04/14 09:50:37
阅读: 21
输出电容选型的核心是精准计算，而非凭经验盲目选择。BUCK 电路输出电容的关键参数包括最小容值、最大允许 ESR、纹波电流有效值、额定电压，四大参数需通过公式逐一计算，最终取最严格值作为选型依据。本文结合 CCM 工作模式，系统讲解各参数的推导逻辑、计算公式与实战步骤，并附完整设计案例，让设计者掌握标准化的参数计算方法。

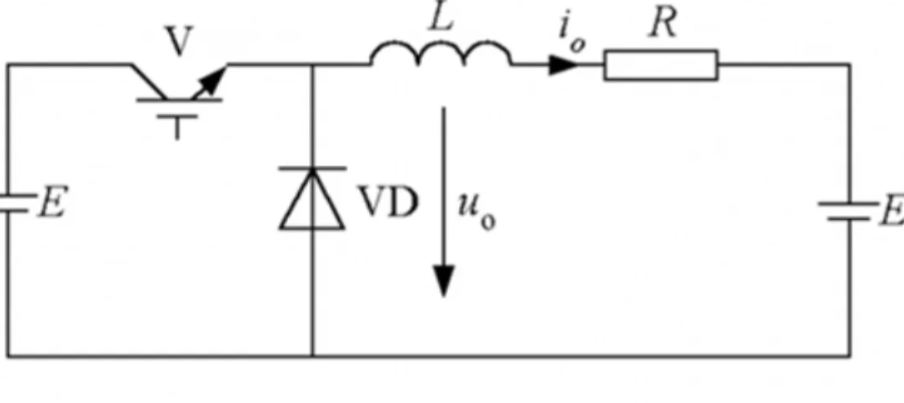

一、计算前的基础参数准备
开始计算前，需明确 BUCK 电路的核心设计指标，这是所有参数计算的前提：
- 输入电压范围：Vin (min)~Vin (max)（如 12V±10%，即 10.8V~13.2V）
- 输出电压：Vout（如 5V、3.3V、1.8V）
- 最大输出电流：Iout (max)（如 2A、5A、10A）
- 开关频率：fsw（如 100kHz、200kHz、500kHz、1MHz）
- 允许输出纹波电压：ΔVout（通常为 Vout 的 0.5%~2%，如 5V 输出时取 25mV~100mV）
- 负载瞬态要求：ΔIout（负载电流阶跃量）、ΔVtrans（允许瞬态电压偏差）
- 工作温度范围：Ta (min)~Ta (max)（如 - 40℃~85℃）
二、核心参数计算步骤
1. 电感纹波电流峰峰值计算（ΔIL）
输出电容的所有参数均基于电感纹波电流，因此需先计算 ΔIL。CCM 模式下公式为：
其中 D 为占空比，D=Vout/Vin；L 为输出电感值。
实战简化：若未确定电感，可先假设电感纹波系数 γ=0.2~0.4（常规取值），则 ΔIL=γ×Iout (max)。例如 Iout (max)=2A、γ=0.3，ΔIL=0.6A。
2. 最小容值计算（Cout_min）
最小容值需同时满足纹波抑制与瞬态响应两大要求，取两者最大值。
-
纹波抑制要求（Cout1）：忽略 ESR 时，容性纹波公式为：案例：ΔIL=0.6A、fsw=500kHz、ΔVout=25mV，代入得 Cout1=0.6/(8×500000×0.025)=6μF。
-
瞬态响应要求（Cout2）：假设环路响应时间 t（通常为 1/5~1/10 交越频率），公式为：案例：ΔIout=1.8A、t=2μs、ΔVtrans=50mV，代入得 Cout2=(1.8×2e-6)/0.05=72μF。
-
环路稳定性要求（Cout3）：主极点频率 fp<fc（交越频率，fc=0.1fsw~0.2fsw），则：其中 RL (min)=Vout/Iout (max)。案例：Vout=5V、Iout (max)=2A、RL (min)=2.5Ω、fc=50kHz，得 Cout3=1/(2π×2.5×50000)≈1.27μF。
最终最小容值：Cout_min=MAX (Cout1,Cout2,Cout3)，案例中为 72μF。
3. 最大允许 ESR 计算（ESR_max）
ESR 是纹波的主要来源，总纹波 ΔVout=ΔV_C + ΔV_ESR=ΔIL/(8fswCout) + ΔIL×ESR。
通常要求 ESR 纹波占总纹波的 50%~70%，则：
其中 K=0.5~0.7。案例：ΔVout=25mV、ΔIL=0.6A、K=0.6，得 ESR_max=(0.6×0.025)/0.6=25mΩ。
4. 纹波电流有效值计算（Ic_rms）
输出电容实际承受的纹波电流有效值为：
案例：ΔIL=0.6A，得 Ic_rms≈0.173A。
关键要求：电容额定纹波电流≥Ic_rms，且高温下需降额使用（85℃时降额至 70%）。
5. 额定电压计算（Vr）
三、完整实战案例汇总
设计指标：Vin=12V、Vout=5V、Iout (max)=2A、fsw=500kHz、ΔVout=25mV、ΔIout=1.8A、ΔVtrans=50mV、Ta=-40℃~85℃。
- ΔIL=0.3×2A=0.6A；
- Cout1=6μF、Cout2=72μF、Cout3=1.27μF → Cout_min=72μF；
- ESR_max=25mΩ；
- Ic_rms≈0.173A；
- Vr≥7.5V → 选 10V。
选型结论：需选择容值≥72μF、ESR≤25mΩ、额定纹波电流≥0.173A、耐压 10V 的电容。实际应用中，单电容难以同时满足，通常采用多电容并联（如 2×47μF、10V、低 ESR MLCC），总容值 94μF、总 ESR≈10mΩ，满足所有参数要求。
四、常见误区提醒
- 仅看容值忽略 ESR：大容值高 ESR 电容（如普通铝电解）纹波抑制差，瞬态响应差；
- 纹波电流裕量不足：长期发热导致容量衰减、寿命缩短，高温环境需加倍裕量；
- 耐压裕量过小：输入电压波动或浪涌易击穿电容，引发电路故障；
- 忽略温度特性：低温下 ESR 急剧升高（如普通电解低温 ESR 增 5~10 倍），纹波超标。
精准计算是输出电容选型的基础，只有严格按照公式确定四大核心参数，才能避免设计缺陷。
