高频无线通信医用PCB板的基础认知
来源：捷配链
时间: 2026/04/16 10:03:32
阅读: 14

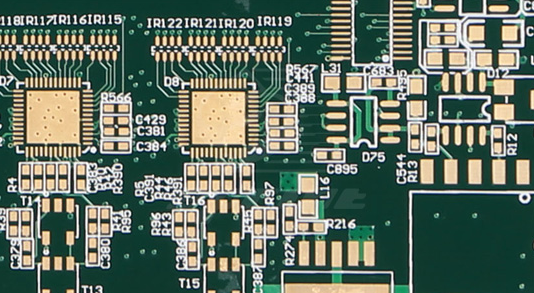

问：什么是高频无线通信医用 PCB 板？核心应用场景有哪些？
答：高频无线通信医用 PCB 板是适配1GHz 及以上无线信号传输、满足医疗安全规范的特殊印制电路板，核心解决医疗设备的无线数据传输、信号高精度采集、人体安全兼容三大需求。与普通高频 PCB 相比，它必须同时通过ISO 13485 医疗质量管理体系与ISO 10993 生物相容性测试，无卤素、无有毒析出物，可接触人体组织或体液。
典型应用场景分为三类：
- 植入式设备：心脏起搏器（2.4GHz 无线程控）、神经刺激器（5GHz 信号传输）、植入式血糖监测仪（Sub-1GHz 射频通信），PCB 需长期植入体内，耐受体液腐蚀；
- 体外诊断设备：超声诊断仪（5-15MHz 高频探头）、MRI 射频接收板（1.5-3GHz）、无线监护仪（2.4GHz/5GHz WiFi 通信），处理高频微弱医疗信号，要求信噪比≥60dB；
- 便携医疗设备：无线心电记录仪、便携式超声仪、远程医疗终端，需兼顾高频性能、小型化与低功耗。
问：高频医用 PCB 板与普通 PCB、工业高频 PCB 的核心差异是什么？
答：三者核心差异集中在安全标准、材料性能、精度要求、可靠性四大维度，医用场景要求最严苛：
| 对比维度 | 普通 PCB（消费电子） | 工业高频 PCB（5G 基站） | 高频医用 PCB 板 |
|---|---|---|---|
| 安全标准 | 无强制生物要求 | 工业 EMC 标准 | ISO 13485、ISO 10993、无卤素 |
| 工作频率 | ＜100MHz | 1-10GHz | 1-5GHz（医疗专用频段） |
| 材料要求 | 普通 FR-4（Dk=4.4，Df=0.02） | 高频板材（Dk=3-4，Df≤0.005） | 医用级高频板材（Dk=2.2-3.5，Df≤0.003，生物相容） |
| 阻抗精度 | ±10% | ±5% | ±3%（核心射频线） |
| 可靠性 | 室温环境，寿命 1-3 年 | 工业环境，寿命 5-10 年 | 体温 / 消毒环境，寿命 10-15 年 |
问：高频无线通信医用 PCB 板的核心设计挑战是什么？
答：核心挑战是高频性能、生物安全、医疗可靠性三者的平衡，具体有四大难点：
- 高频信号完整性控制难：医疗高频信号（如超声、MRI）多为微弱信号（微伏级），1GHz 以上传输时，介质损耗、趋肤效应、串扰会导致信号失真，影响诊断精度；线宽偏差 0.01mm 可导致阻抗波动 ±2.4%，超出医疗设备允许范围。
- 生物相容性与高频性能矛盾：普通高频板材（如罗杰斯）成本高，部分生物相容材料（如聚酰亚胺）高频损耗大，需筛选低损耗 + 生物相容的特殊材料，且无卤素、无重金属析出。
- 医疗环境可靠性要求高：需耐受环氧乙烷 /γ 射线消毒、体温（37℃）、体液腐蚀、反复弯折（便携设备），普通 PCB 易出现分层、氧化、性能漂移。
- 小型化与高密度布线压力大：植入式 / 便携设备体积受限，PCB 需细线宽（≤50μm）、小间距（≤0.1mm）、HDI 微孔设计，同时保证高频阻抗稳定，工艺难度远超普通 PCB。
问：高频医用 PCB 板的核心设计原则有哪些？
答：需遵循安全优先、高频稳定、可靠耐用、小型化适配四大核心原则：
- 生物安全底线原则：材料必须通过 ISO 10993 细胞毒性、致敏性测试，无卤素（符合 IEC 61249-2-21），阻焊油墨、表面镀层（如沉金）需医用级，避免接触人体引发炎症。
- 高频阻抗精准控制原则：核心射频线（50Ω/100Ω）公差≤±3%，采用微带线 / 带状线结构，信号层紧邻完整接地层，缩短回流路径，减少损耗与串扰。
- 医疗环境可靠性原则：选用高 Tg（≥170℃）、低吸水率（≤0.1%）材料，铜箔采用 2oz 厚铜（抗疲劳），表面处理用 ENIG 沉金（耐腐蚀、防氧化），层压结构对称（翘曲度≤0.5%）。
- 数模分离与电磁兼容原则：高频射频区、数字控制区、模拟采集区严格分区，间距≥5mm，中间用地隔离带 + 接地过孔屏蔽，避免数字噪声干扰微弱医疗信号，满足医疗 EMC 认证。
