射频差分对路由核心原理与基础布线准则

    在调试蓝牙、WiFi、GPS 或毫米波链路时，你一定遇到过这类问题：明明芯片手册参数完美，匹配网络也校准到位，可最终整机灵敏度偏低、杂散超标、EVM（误差矢量幅度）劣化。排查到最后，十有八九是差分对路由违背了射频传输的底层逻辑。射频差分对不同于低速数字差分，它工作在波长可与走线比拟的高频段，必须按传输线理论严格设计，而非简单画两条平行线。本文从原理出发，拆解射频差分对路由的核心基础准则，帮你避开入门阶段最常见的坑。



射频差分信号由一对幅度相等、相位相差 180° 的信号组成，接收端通过提取差值还原信号，同时抵消共模噪声，这是其抗干扰能力的来源。但这个优势有严格前提：两条传输线必须完全对称、等长等距、阻抗恒定、耦合均匀，任何不对称都会引发模式转换—— 差模能量转化为共模噪声，直接导致辐射超标、灵敏度下降、回波损耗恶化。在射频领域，差分对广泛用于差分 LNA 输入、差分 PA 输出、差分本振、MIPI RF、毫米波收发通道等，典型阻抗为85Ω~100Ω，最常用 100Ω 差分阻抗。

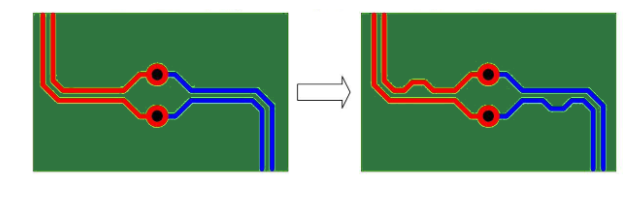

首先要明确：射频差分对必须作为一个整体布线，而非两条独立走线。这是最基础也最容易被忽视的原则。低速数字差分可允许短暂分开绕线，但射频频段下，分离会破坏耦合度，导致阻抗突变与相位失衡。工程上要求，差分对从发射端引脚到接收端引脚，全程保持平行等距，间距偏差不得超过设计值的 ±10%。例如设计间距 0.2mm，实际布线中不能忽大忽小，更不能出现一段紧耦合、一段分离的情况。耦合强度直接决定差分阻抗，间距变大，阻抗升高；间距变小，阻抗降低，都会引发反射。



其次是阻抗控制的绝对性。射频信号对反射极其敏感，回波损耗（RL）不达标会导致功率反射、链路增益下降、驻波比变大。差分阻抗由四个参数决定：线宽、线距、介质厚度、介电常数（Dk）。设计前必须用 Polar SI9000 等工具精准计算，不能凭经验取值。例如常规 FR4 板材（Dk≈4.2）、内层带状线、参考层间距 0.2mm，100Ω 差分阻抗通常对应线宽 0.15mm、间距 0.18mm 左右。同时要考虑阻焊增厚效应，外层走线阻抗会比计算值低 5%~10%，设计时需预留补偿。阻抗公差必须控制在 **±5Ω** 以内，高精度射频链路要求 ±3Ω，远严于数字电路的 ±10Ω。



第三是绝对禁止跨分割布线。射频差分对虽然互为回流路径，但仍依赖完整参考平面提供稳定电场分布。若跨越地平面或电源平面的缝隙，回流路径被迫绕路，会引发阻抗突变、共模噪声激增、辐射增强。工程规范要求：差分对下方必须保持连续完整的参考地，避免开槽、过孔阵列、缝隙。若无法避免跨分割，必须在分割处加接地桥接过孔，且间距不大于信号波长的 1/20，毫米波场景下需加密至 1/40 波长。



第四是拐角处理规则。射频信号无法承受 90° 直角，会产生明显的电容性不连续，引发反射与辐射。正确做法是采用45° 斜角或圆弧拐角，且两条线的拐角形状完全对称，避免一条斜角一条直角造成长度差。同时，拐角处不得改变线宽与间距，保持阻抗连续。



最后是隔离与间距。遵循3W 原则—— 差分对与其他高速信号、射频单端线、电源线的间距不小于 3 倍线宽，避免串扰。射频差分对尤其要远离开关电源、晶振、电感等干扰源，必要时增加接地屏蔽线，屏蔽线每隔 3~5mm 打接地过孔，形成类同轴线结构，提升隔离度。



    射频差分对路由的基础是对称、耦合、阻抗、连续四大核心，所有高级技巧都建立在这些准则之上。对于射频工程师而言，先守住基础底线，再优化细节性能，才能保证射频链路的基础完整性。
