射频差分对等长匹配与相位误差控制
来源：捷配链
时间: 2026/04/17 09:26:43
阅读: 2
在射频差分设计中，等长匹配是决定系统性能的关键指标，其重要性甚至超过阻抗控制。作为射频工程师，你应该清楚：数字差分的等长误差允许几十 mil，而射频差分往往要求 **≤5mil（0.127mm），毫米波频段更是收紧到≤2mil**。长度差会直接转化为相位误差，破坏 180° 对称关系，导致共模抑制比（CMRR）暴跌、EVM 恶化、灵敏度下降。本文深度解析射频差分对等长匹配的工程逻辑、计算方法与实操技巧。
长度差引发相位误差的核心公式：ΔΦ=360°×(ΔL/λ)，其中 λ 为信号在板材中的有效波长。以 2.4GHz WiFi 信号为例，FR4 板材中有效波长约 80mm，1mm 长度差对应4.5° 相位误差；若到 5GHz 频段，有效波长缩短至 40mm，1mm 长度差对应9° 相位误差。而射频接收机通常要求相位误差 **≤5°**，超过后会导致解调失真、星座图发散、通信距离缩短。毫米波（如 28GHz）场景下，波长仅约 7mm，0.1mm 长度差就对应 5.14° 相位误差，因此必须极致控长。
工程上，不同频段的等长公差有明确标准：
- Sub-6GHz（1~6GHz）：对内长度差 **≤5mil（0.127mm）**
- 毫米波（24GHz 以上）：对内长度差 **≤2mil（0.05mm）**
- 差分本振、IQ 信号：≤1mil，保证相位正交
等长匹配的核心原则是先路径对称，再绕线补偿。最优方案是让差分对从源头到终点走完全一致的路径，避免绕线。当 unavoidable 出现长度差时，只能在耦合段内绕线，禁止单独拉长某一根线，否则会破坏耦合与阻抗。绕线需采用对称蛇形，两条线同时绕、幅度一致、方向相反，保证耦合不变。

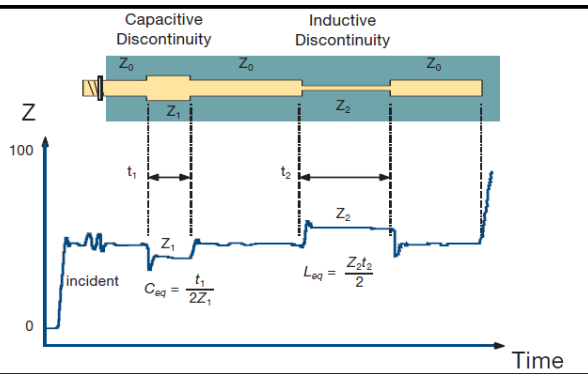

常见错误做法必须杜绝：一是L 型单边绕线，单独拉长一根线，导致严重相位差与阻抗突变；二是绕线区域脱离耦合，绕线部分两线分离，变成单端走线，引发模式转换；三是绕线过密，蛇形线间距小于线宽，产生额外耦合，改变局部阻抗；四是绕线靠近干扰源，蛇形结构易接收噪声，降低 CMRR。
正确绕线规范：蛇形线的间距≥2 倍线宽，曲率半径≥2 倍线宽，绕线长度占总长度比例 **≤10%**，且尽量靠近接收端，减少累积误差。同时，绕线区域下方保持完整地平面，避免跨分割。
除了物理长度，电气长度更关键。物理长度相等但介质环境不同（如一层内层、一层外层），电气长度仍会不一致。因此，射频差分对应同层同路径布线，禁止一层走表层、一层走内层，避免介电常数差异带来相位差。同时，过孔也会引入电气长度，每颗过孔等效长度约 0.3~0.5mm，设计时需将过孔数量、位置完全对称，补偿过孔带来的长度差。
在工具应用上，需在 PCB 软件中设置对内等长规则，开启实时长度监测，优先满足对内等长，再考虑组间等长。批量生产前，需用阻抗测试仪、网络分析仪验证相位一致性，重点测试回波损耗与插入损耗的对称性。
射频差分对等长匹配的本质是相位控制，必须以波长为基准量化公差，坚持对称路径、耦合绕线、同层同构，用工具严格约束，才能保证差分信号的完美对称，发挥共模抑制优势。
