变容二极管从VCO到频率合成全场景

来源:捷配链 时间: 2026/04/02 11:15:35 阅读: 18

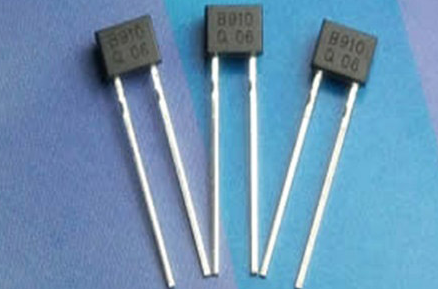

    变容二极管凭借电压控电容特性,成为高频电子系统的核心调谐元件,广泛应用于压控振荡器、频率合成器、电子调谐器、参量放大、可调滤波器等电路。本文解析主流应用电路原理、设计要点与实战注意事项,覆盖从消费电子到专业通信的全场景。


1. 压控振荡器(VCO):最核心应用
VCO 是射频系统心脏,输出频率随控制电压线性变化,变容二极管是其调谐核心。典型 LC-VCO 由电感 L、变容二极管、有源器件与偏置电路组成。控制电压经电阻加到变容管,改变结电容,调整 LC 谐振频率,实现电压 - 频率转换。

设计要点:选超突变结变容管保证线性度;优化 Q 值降低相位噪声;合理设置反偏电压范围;通过做阻抗匹配,减少寄生干扰。VCO 用于锁相环、频率合成器,支撑手机通信、雷达测距、卫星导航。


2. 电子调谐器:广播电视与射频接收
电视、收音机、机顶盒需快速切换频道,传统机械调谐被电子调谐取代。调谐器用多个变容管组成谐振回路,通过直流电压连续调整频率,覆盖 UHF/VHF 全频段。

设计要点:大调节比超突变结;多频段联动调谐;滤波抑制杂散;自动频率控制(AFC)稳定接收。电子调谐无机械磨损、响应快、可靠性高,成为民用接收设备标配。

3. 频率合成器与锁相环(PLL)
频率合成器提供高精度稳定频率,PLL 通过反馈锁定输出频率。变容管 VCO 作为 PLL 核心,实现频率微调与跟踪,满足基站、仪器、卫星通信的高精度频率需求。

设计要点:低相位噪声 VCO;宽调谐范围;高稳定偏置电路;温度补偿减小漂移。

4. 可调滤波器与阻抗匹配网络
射频前端需自适应可调滤波器与匹配网络,应对多频段、多标准。变容二极管用于可调带通 / 低通滤波器,动态调整谐振频率,实现频段切换;在功率放大器输出端做可调匹配,提升不同频段效率。

设计要点:高 Q 值降低损耗;多变容管联动控制;抑制调谐电压与射频信号串扰。5G 基站、智能手机用此技术实现多频段兼容。

5. 参量放大器与倍频器
参量放大器利用变容管非线性电容实现信号放大,噪声极低,用于雷达、射电天文;倍频器通过非线性实现频率倍增,提升工作频率。

设计要点:突变结变容管,电容变化率大;优化激励功率提高效率;抑制谐波干扰。砷化镓变容管适合微波毫米波倍频,拓展工作频段。

6. 调频发射与相位调制
简易调频发射机用变容管直接调制载波频率,电路简单、成本低;数字通信用变容管实现相位调制,支撑 QPSK、QAM 等调制方式。

设计要点:调制线性度;抑制寄生调频;匹配天线阻抗。广泛用于对讲机、无线音频、物联网终端。

电路设计通用注意事项
  • 偏置电路:用高频扼流圈或高值电阻提供直流反偏,隔直电容阻断直流进入射频回路。
  • 寄生控制:缩短变容管引脚,射频走线 50Ω 阻抗控制,减少寄生电感电阻。
  • 电压保护:串联限流电阻,防止浪涌击穿,控制电压低于击穿电压 80%。
  • 温度补偿:宽温场景加热敏电阻或温补电路,抵消电容温度漂移。
  • 噪声抑制:滤波调谐电压,避免电源噪声干扰频率稳定。

    变容二极管应用看似简单,实则涉及高频电路、非线性器件、PCB 设计等多方面。
