传输线模型与阻抗公式—PCB阻抗计算的核心原理

来源:捷配链 时间: 2026/04/03 11:15:39 阅读: 14
    要真正掌握阻抗计算,必须先吃透 PCB 中最核心的两种传输线模型 ——微带线带状线,以及对应的阻抗计算公式。这是阻抗设计的 “理论根基”,也是所有计算工具与仿真软件的底层逻辑。


一、微带线(Microstrip):表层信号的 “高速通道”

微带线是 PCB 表层最常用的传输线结构,分为表面微带线埋入式微带线两类。

  • 表面微带线:信号线直接布在 PCB 顶层或底层,上方是空气(Dk≈1),下方是介质层(如 FR4),再下方是完整的参考地 / 电源平面。
  • 埋入式微带线:信号线位于内层靠近表层位置,上方覆盖薄介质层,无铜箔参考,下方为参考平面,阻抗稳定性比表面微带线更好。

微带线的电磁场分布特点是:大部分电磁场集中在下方介质层中,小部分弥散在上方空气中,因此其有效介电常数(Dkeff)介于介质 Dk 与空气 Dk(1)之间,这也是其阻抗计算需要特殊修正的原因。

单端微带线特性阻抗公式(IPC-2141 标准简化版)


公式参数解析:


  • :特性阻抗(Ω)
  • (Dk):介质材料相对介电常数
  • :信号线到参考平面的介质厚度(mm/mil)
  • :信号线顶部线宽(mm/mil)
  • :铜箔厚度(mm/mil)

适用条件:0.1<W/H<3.0,1<εr<15,覆盖绝大多数常规 PCB 设计场景。

差分微带线阻抗公式


参数解析:


  • :差分阻抗(Ω)
  • :两根差分线之间的间距(mm/mil)
  • :单根线无耦合时的特性阻抗

从公式可清晰看出:差分阻抗与单端阻抗正相关,与线间距 S 负相关 —— 间距越小,耦合越强,指数项越大,差分阻抗越小;反之,间距越大,耦合越弱,差分阻抗越接近 2 倍单端阻抗。


二、带状线(Stripline):内层信号的 “屏蔽堡垒”


带状线是高速 PCB 设计的 “黄金结构”,信号线完全包裹在两层参考平面(地 / 电源)之间,处于 PCB 内层。根据上下介质厚度是否对称,分为对称带状线(B1=B2)和非对称带状线(B1≠B2),对称结构阻抗更稳定,是主流选择。

带状线的电磁场完全封闭在介质内部,不受外界空气干扰,因此阻抗稳定性、抗干扰能力、EMI 性能远优于微带线,特别适合 PCIe、DDR、USB4 等高速差分信号。

对称带状线单端阻抗公式


参数解析:

  • :上下两层参考平面之间的总介质厚度(mm/mil)
  • 其余参数与微带线一致

适用条件:W/H<0.35,T/H<0.25,确保公式计算精度。

差分带状线阻抗公式

差分带状线阻抗计算更复杂,需考虑上下参考平面的双重耦合,工程上常用经验公式或专业工具计算,核心规律与差分微带线一致:差分阻抗随线间距减小而降低,随单端阻抗增大而增大。


三、三大阻抗类型:单端、差分、共模,分清场景是关键

在 PCB 设计中,我们会遇到三种核心阻抗类型,对应不同信号场景,设计目标各不相同:

  1. 特性阻抗(Z?):单根信号线对参考平面的阻抗,适用于单端信号(如射频信号、部分低速控制信号),常见标准 50Ω(通用)、75Ω(视频信号)。
  2. 差分阻抗(Zdiff):一对差分线之间的整体阻抗,是差分信号(LVDS、HDMI、PCIe)的核心控制参数,常见标准 90Ω、100Ω。
  3. 共模阻抗(Zcm):差分线同时对参考平面的阻抗,主要用于抑制共模噪声,通常要求共模阻抗远大于差分阻抗(3-5 倍)。


四、公式计算的局限性:为什么不能只靠手算?

很多新手会疑惑:既然有公式,为什么设计时还要用专业软件?原因有三点:

  1. 公式是简化模型:上述公式均为近似公式,忽略了铜箔粗糙度、阻焊层、介质不均匀性、边缘场效应等细节,误差可达 5%-10%,无法满足高精度阻抗控制需求。
  2. 复杂结构无法计算:非对称带状线、共面波导、差分耦合强耦合场景、多层板复杂叠构,手算无法精准求解。
  3. 工艺参数影响:实际生产中,蚀刻侧蚀、层压厚度偏差、阻焊覆盖都会改变实际阻抗,公式无法纳入这些工艺变量。

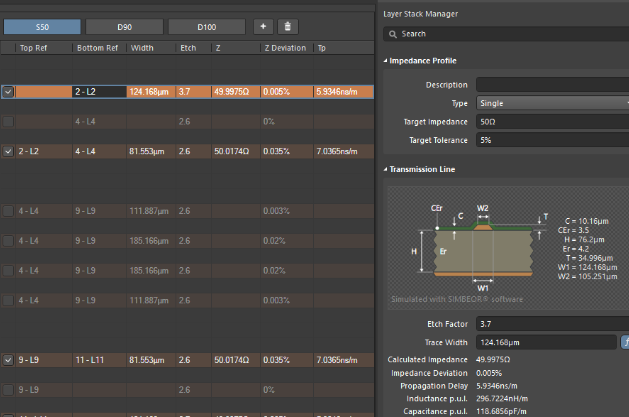

因此,手算仅适用于前期粗略估算,正式设计必须依赖专业阻抗计算工具(如 Polar SI9000、Saturn PCB Toolkit)或 EDA 软件内置模块,结合板厂实际工艺参数进行精准计算。


五、实例演示:50Ω 微带线粗略估算

以常规 FR4 板材为例(εr=4.2,H=0.2mm,T=0.035mm(1oz 铜)),计算 50Ω 单端微带线线宽:

代入公式:


计算得:W≈0.18mm(约 7mil)。

这与行业经验 “FR4 板材、介质 0.2mm 时,50Ω 线宽约 0.18mm” 完全吻合,验证了公式的估算价值。


    传输线模型与阻抗公式是 PCB 阻抗设计的 “底层密码”,理解了微带线、带状线的结构差异与公式逻辑,就掌握了阻抗计算的核心原理。但理论只是基础,实际设计中,材料、工艺、叠层等多重因素都会影响最终阻抗值。
