PCB丝网印刷分辨率：元件识别的 “视觉基石”

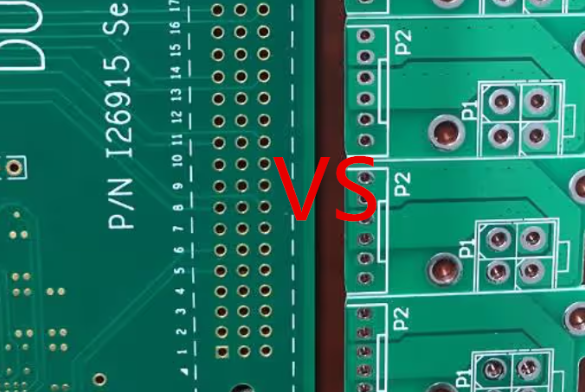

    在 PCB（印刷电路板）的全生命周期中，元件识别是贯穿设计、生产、组装、维修全流程的核心环节，而丝网印刷分辨率则是决定元件识别精度与可靠性的关键 “视觉基石”。作为 PCB 表面最直观的信息载体，丝网印刷的字符、符号、极性标记与定位框，不仅是人工识别的依据，更是贴片机、AOI（自动光学检测）等自动化设备的 “视觉导航”。其分辨率的高低，直接决定了这些信息能否被精准读取，进而影响整个电子制造的质量与效率。



从技术定义来看，PCB 丝网印刷分辨率指的是丝网能够稳定印刷出的最小线条宽度、最小字符尺寸及图案边缘的精细程度，核心量化指标包括最小线宽、最小字符高度、笔画宽度偏差及边缘锯齿深度。行业标准 IPC-SM-840 明确规定，普通 PCB 丝印最小线宽需≥0.15mm，字符高度≥0.5mm；而高精度 PCB（如手机主板、HDI 板）则要求最小线宽≥0.1mm，字符高度降至 0.3mm，笔画宽度偏差≤±0.05mm，边缘锯齿深度≤0.01mm。这一标准的制定，正是基于元件识别对清晰度与精度的刚性需求 —— 分辨率不足，会直接导致信息模糊、残缺，引发识别失效。



丝网印刷分辨率的核心影响因素是丝网目数，即每英寸长度内的网孔数量。目数越高，网孔越小、网丝越细密，印刷出的图案线条越精细、边缘越锐利，分辨率也就越高。例如，300 目丝网适用于普通 PCB，可稳定印刷 0.5mm 字符与 0.15mm 线宽；400-420 目不锈钢丝网则适配高精度 PCB，能实现 0.3mm 字符与 0.1mm 线宽的清晰印刷。反之，低目数（如 200 目以下）丝网网孔大，油墨透过量多，印刷时易出现油墨扩散、边缘毛糙、锯齿明显等问题，最小字符高度只能达到 0.8mm 以上，无法满足高密度 PCB 的精细标识需求。



除丝网目数外，油墨性能、工艺参数也直接制约丝印分辨率。丝印油墨的颗粒度需与丝网网孔匹配，通常要求油墨颗粒直径小于网孔的 1/3，高精度场景需选用颗粒度≤3μm 的专用油墨，避免颗粒堵塞网孔导致线条断线、模糊。油墨粘度则需控制在 15-25dPa?s，粘度过低会引发晕染、渗墨，使字符轮廓模糊；粘度过高则会导致下墨不均、字符残缺。而印刷过程中的刮板角度（60-75°）、压力、速度及网版张力（25±2N/cm²），同样会影响油墨转移精度 —— 刮板压力过大易造成油墨溢出，压力不足则字符浅淡；网版张力不足会导致印刷时图案变形、偏移。



在元件识别场景中，低分辨率丝印的危害首先体现在自动化设备识别失效。现代 SMT 贴片机依赖视觉系统识别 PCB 上的元件位号、极性标记与定位框，其识别精度通常达 ±0.025mm。若丝印分辨率不足，字符边缘锯齿深度超过 0.02mm、笔画残缺或偏移超 0.05mm，贴片机视觉算法会无法精准定位元件中心与方向，导致贴装偏差、极性反接，甚至出现漏贴、错贴问题。数据显示，当丝印位置偏差超过 0.1mm 时，贴片机贴装良率会从 99.5% 骤降至 95% 以下。



对于人工识别与后期维修，低分辨率丝印同样是重大隐患。高密度 PCB 上元件间距极小（如 0.4mm Pitch BGA），丝印字符常被压缩至 0.3mm 左右。若分辨率不足，字符易出现模糊、粘连、缺笔，人工维修时难以快速区分 R1、R11 等相似位号，或误判电解电容、二极管的极性，导致维修失误、电路板报废。尤其在医疗、航空航天等高端领域，元件识别错误可能引发设备故障，造成不可估量的安全风险与经济损失。



值得注意的是，丝网印刷分辨率并非越高越好。过高目数（如 500 目以上）丝网网孔过小，油墨透过性差，易出现网孔堵塞、字符浅淡不完整，且需降低印刷速度、增加工艺难度，提升生产成本。因此，丝印分辨率需与 PCB 的应用场景、元件密度、封装类型精准匹配 —— 普通家电 PCB 选用 300 目丝网、0.5mm 字符即可满足需求；而 5G 基站、智能手机等高密度 PCB，则需采用 400 目以上丝网、3μm 颗粒度油墨，确保分辨率适配 0201、01005 等微型元件的识别要求。



    PCB 丝网印刷分辨率是元件识别的基础前提，其精度把控是平衡生产效率、产品质量与成本的关键。从丝网选型、油墨调配到工艺参数优化，每一个环节都围绕 “提升分辨率、保障清晰度” 展开，最终为人工与自动化元件识别提供可靠的视觉依据。在电子元件微型化、PCB 高密度化的趋势下，丝印分辨率的技术升级，将持续为电子制造的精准化、智能化发展筑牢根基。
