分辨率不足：PCB元件识别的核心故障源剖析

     在 PCB 电子制造体系中，丝网印刷看似是 “表面工序”，但其分辨率的细微偏差，却会成为元件识别的核心故障源，引发从生产到售后的连锁质量问题。随着电子设备向轻薄化、高性能化演进，PCB 上元件密度呈指数级增长，0201、01005 微型元件与 BGA、QFN 细间距封装普及，对丝印分辨率的要求愈发严苛。当丝网印刷分辨率低于工艺阈值时，字符模糊、偏移、残缺等缺陷会直接导致元件识别失效，成为 SMT 生产良率低、维修难度高、产品可靠性差的重要诱因。





从故障机理来看，低分辨率丝印引发的元件识别问题，主要源于 “信息失真” 与 “定位偏差” 两大核心。丝网印刷的本质是通过网版开孔转移油墨，再现设计文件中的字符与图案。分辨率不足时，网孔无法精准约束油墨流动，导致印刷图案与设计原稿出现严重偏差 —— 线条变粗、边缘锯齿化、字符粘连、笔画断裂，原本清晰的元件位号、极性标记、封装轮廓变得模糊不清。这种信息失真会直接破坏人工与设备的识别逻辑，使 “识别对象” 失去可辨识特征，最终引发误识别、漏识别。



具体而言，低分辨率丝印对自动化元件识别的破坏最为显著。现代 SMT 生产线中，贴片机、AOI、SPI 等设备均依赖机器视觉系统完成元件定位、类型识别与极性判断。以贴片机为例，其视觉摄像头分辨率通常为 500 万像素以上，识别精度达 ±0.025mm，可通过字符轮廓、几何特征匹配预设程序。但当丝印分辨率不足时，最小线宽低于 0.1mm、字符高度小于 0.3mm，或边缘锯齿深度超 0.01mm，视觉算法会无法提取有效特征。例如，0.2mm 线宽的字符经低分辨率印刷后，笔画会扩散至 0.3mm 以上，与相邻字符粘连；原本清晰的 “+” 极性标记，会变成模糊的色块，贴片机无法判断极性方向，导致极性反接率上升 30% 以上。



对于 BGA、QFN 等无引脚或细间距封装元件，低分辨率丝印的危害更甚。这类元件的定位依赖丝印的封装轮廓框与中心标记，其轮廓线宽通常需控制在 0.12-0.15mm，位置偏差≤0.03mm。若分辨率不足，轮廓线会出现断裂、偏移、毛糙，贴片机无法精准匹配元件中心与 PCB 焊盘中心，导致贴装偏移超 0.05mm。回流焊后，这类偏移会引发虚焊、桥连等焊接缺陷，且难以通过 AOI 完全检测 —— 模糊的丝印轮廓会干扰 AOI 的缺陷判定，将轻微偏移误判为合格，导致不良品流入下道工序。

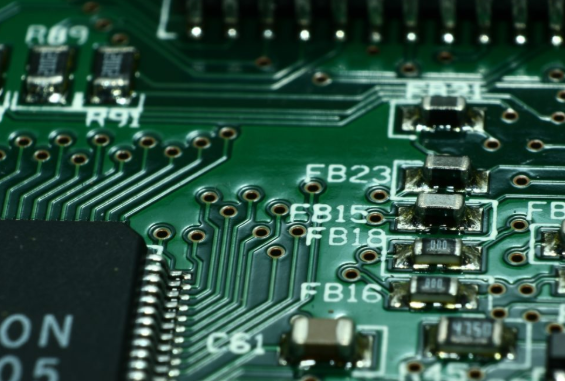

人工识别与维修环节，低分辨率丝印同样会引发高频故障。PCB 维修时，技术人员需通过丝印位号快速定位故障元件（如 R5、C12），通过极性标记确认元件安装方向。但低分辨率丝印常出现字符残缺、模糊、位号重叠问题 —— 例如，“R17” 可能印成 “R1” 或 “R7”，“U3” 与 “U8” 因模糊难以区分。在高密度 PCB 上，元件间距仅 0.2-0.3mm，模糊的丝印会让技术人员无法精准定位元件，误拆误焊率大幅上升。尤其在多层板、双面 PCB 中，底层丝印分辨率不足时，维修人员需反复借助放大镜核对，维修效率降低 50% 以上，且易因误操作损坏周边元件。



除直接识别故障外，低分辨率丝印还会引发间接质量隐患。一方面，低分辨率往往伴随工艺控制不当，如油墨粘度异常、网版张力不足、对位偏差等。这些问题不仅影响丝印质量，还可能波及阻焊层印刷 —— 阻焊开窗偏移、油墨污染焊盘，导致元件焊接时出现虚焊、上锡不良。另一方面，低分辨率丝印的油墨附着力通常较差，经回流焊高温（235-245℃）后易出现褪色、脱落。元件标识消失后，后期维修、产品追溯完全无法进行，故障电路板只能整体报废，大幅增加售后成本。



从行业数据来看，低分辨率丝印是 PCB 制造中可预防性故障的主要来源。据 IPC 统计，约 15% 的 SMT 贴装缺陷与 20% 的维修失误，直接根源是丝印分辨率不足导致的识别错误。在高密度 HDI 板生产中，这一比例更高达 30%—— 因丝印模糊引发的元件错贴、极性反接、贴装偏移，是导致 HDI 板良率低于 90% 的核心原因之一。而解决丝印分辨率问题后，相关缺陷可减少 80% 以上，生产良率与维修效率显著提升。



值得警惕的是，低分辨率丝印的故障具有 “隐蔽性” 与 “传导性”。在 PCB 出厂检验中，若仅通过肉眼粗略检查，轻微的模糊、锯齿缺陷易被忽略；但进入 SMT 环节后，这些缺陷会被放大，引发批量贴装故障。同时，丝印分辨率不足往往是工艺体系失控的信号 —— 丝网老化、油墨过期、参数未校准等问题未被及时解决，最终导致全流程质量波动。因此，将丝印分辨率纳入 PCB 核心质量管控点，是从源头规避元件识别故障的关键。



    丝网印刷分辨率不足并非 “外观小问题”，而是引发 PCB 元件识别故障的核心根源。从机器视觉的精准匹配到人工维修的高效操作，分辨率都是保障识别可靠性的基础。在电子制造精度不断提升的当下，唯有严格把控丝网目数、油墨性能与工艺参数，确保丝印分辨率满足 IPC 标准与产品场景需求，才能彻底消除因识别失效引发的系列质量隐患，为 PCB 全生命周期的质量稳定保驾护航。
