作为半导体封装领域的主流技术，CSP 封装经过三十年发展，已实现从概念到大规模应用的全面成熟，成为支撑现代电子产业的核心力量。然而，随着芯片制程持续缩小、集成度不断提升、应用场景日益严苛，CSP 封装在尺寸、性能、成本、可靠性等方面正面临一系列新的技术挑战。与此同时，行业通过材料创新、工艺优化、结构革新，不断突破现有瓶颈，推动 CSP 技术向更高密度、更优性能、更低成本、更广应用的方向演进。本文将全面剖析 CSP 封装当前面临的核心技术挑战，深入解读行业主流解决方案与未来发展趋势，并展望这项技术在半导体产业变革中的长远价值。

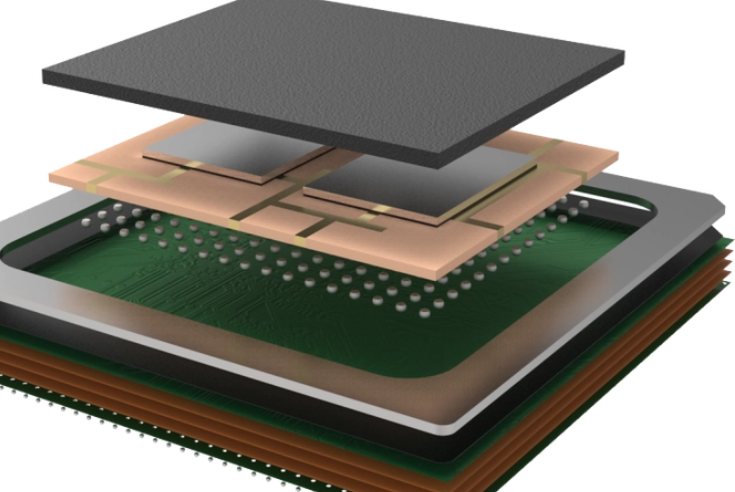

一、CSP 封装当前面临的核心技术挑战

1. 微型化极限与工艺精度瓶颈

CSP 封装的核心优势是微型化，但随着芯片尺寸缩小至 5mm×5mm 以下、焊球间距降至 0.3mm 以下，超微型化带来的工艺精度瓶颈日益凸显，成为行业首要挑战。

微尺寸加工极限：晶圆级 CSP 的再布线层（RDL）线宽 / 线距已逼近 20μm，进一步缩小至 10μm 以下时，光刻精度、电镀均匀性难以控制，短路、断路、线宽偏差等不良率大幅上升。
超细间距植球难题：0.3mm 以下间距的焊球植球，传统钢网印刷工艺无法满足精度要求，易出现焊球偏移、桥连、漏植等问题；激光植球虽精度高，但设备成本昂贵、效率低，难以适配大批量生产。
薄晶圆处理风险：CSP 晶圆减薄至 50-100μm 后，机械强度大幅降低，在搬运、切割、键合过程中易出现碎片、翘曲、裂纹等问题，良率控制难度极大。

2. 热应力与可靠性挑战

CSP 封装因尺寸微型化、材料多样化，热机械应力问题比传统封装更为突出，直接影响产品长期可靠性，成为高端应用的核心障碍。

热膨胀系数（CTE）失配：芯片（Si，CTE≈3ppm/℃）、有机基板（CTE≈15-25ppm/℃）、焊球（SnAgCu，CTE≈22ppm/℃）、塑封料（CTE≈10-15ppm/℃）的热膨胀系数差异巨大。在温度循环（-55℃~125℃）过程中，不同材料间产生显著热应力，易导致焊球疲劳断裂、封装分层、芯片裂纹等失效。
高功耗散热困境：随着芯片性能提升，功耗密度不断增加，部分高端芯片功耗密度超过 50W/cm²。尽管 CSP 散热路径短，但封装体体积过小，散热面积有限，热量积聚易导致芯片温度过高，性能下降甚至烧毁。
环境可靠性短板：晶圆级 CSP 无塑封保护，芯片直接暴露，抗湿气、抗化学腐蚀、抗机械冲击能力较弱；在湿热、粉尘等恶劣环境下，长期可靠性难以满足工业、汽车电子要求。

3. 电性能与信号完整性挑战

在 5G、毫米波、AI 等超高频、超高速应用场景下，CSP 封装的电性能瓶颈逐渐显现，制约其在高端领域的进一步拓展。

高频信号损耗：当工作频率超过 30GHz 时，CSP 封装的寄生参数、趋肤效应、介质损耗显著增加，信号衰减、失真严重，难以满足毫米波通信、高速数据传输需求。
电源完整性问题：高集成度芯片工作电流大、电压低，CSP 封装的电源 / 地布线电阻、电感会导致电压降（IR Drop）、噪声干扰，影响芯片稳定性。
I/O 密度瓶颈：传统 CSP 受限于基板与凸点工艺，I/O 引脚数上限约 500-800 个，难以适配 AI 芯片、多核处理器等千级以上 I/O 需求。

4. 成本与量产化挑战

尽管 CSP 封装具备成本优势，但高端工艺的高成本、良率控制难度、设备投资等问题，仍制约其在中低端市场的全面普及。

高端设备投资大：晶圆级 CSP、超细间距倒装焊需要高精度光刻、电镀、植球设备，单台设备投资超千万元，中小企业难以承担。
材料成本偏高：高端陶瓷基板、超薄有机基板、高纯焊料、特种塑封料等材料依赖进口，价格昂贵，占封装成本的 40% 以上。
良率提升瓶颈：CSP 工艺复杂，涉及数十道精密工序，单步良率微小波动都会导致整体良率大幅下降；高端 CSP 良率提升至 99.5% 以上需要长期工艺优化，研发成本高。

二、行业主流突破方案与技术革新

面对上述挑战，全球半导体封装企业、科研机构通过材料创新、工艺优化、结构重构，推出一系列突破性解决方案，推动 CSP 技术持续升级。

1. 材料体系创新：从根源解决性能瓶颈

材料是封装技术的基础，新型材料的应用为 CSP 封装突破瓶颈提供核心支撑。

低 CTE 基板材料：开发新型有机树脂基板（如 BT 树脂改性材料、液晶聚合物 LCP），CTE 降至 8-10ppm/℃，与硅芯片匹配度大幅提升，减少热应力失效；氮化铝（AlN）陶瓷基板热导率提升至 250W/m?K，兼顾高散热与低热膨胀。
新型互连材料：采用铜柱凸点（Cu Pillar）替代传统焊料凸点，机械强度提升 50%，耐温性更好，适配超细间距（≤0.3mm）互连；无铅焊料升级为高可靠性 SnAgBi、SnCuNi 合金，抗热疲劳性能提升 30%。
高性能封装材料：新型环氧塑封料添加纳米陶瓷填料，热导率提升至 1.5W/m?K，CTE 降至 8ppm/℃，同时保持低吸水率、高机械强度；超薄聚酰亚胺薄膜（厚度≤5μm）用于晶圆级 CSP 保护，兼顾轻薄与高可靠性。

2. 工艺技术优化：提升精度与良率

通过工艺创新与设备升级，突破微型化与精度瓶颈，实现量产化与高良率。

先进光刻与再布线技术：采用浸润式光刻、纳米压印技术，实现 RDL 线宽 / 线距≤5μm 的高精度加工；电镀工艺优化，实现铜布线均匀沉积，厚度偏差控制在 ±5% 以内。
超细间距植球技术：激光辅助植球、静电植球技术实现 0.25mm 间距焊球精准放置，精度达 ±1.5μm，效率提升至传统工艺的 3 倍；新型助焊剂与焊球材料，解决超细间距桥连问题。
薄晶圆增强工艺：采用晶圆临时键合、超薄晶圆切割、应力释放工艺，解决 50μm 以下薄晶圆的碎片、翘曲问题，良率提升至 99% 以上。

3. 结构设计革新：突破性能与集成限制

通过重构封装结构，融合先进封装技术，解决 CSP 的 I/O 密度、散热、可靠性短板。

扇出型 CSP（Fan-out CSP）：突破传统 CSP 尺寸限制，将芯片嵌入塑封料中，通过 RDL 将 I/O 引脚延伸至芯片外部区域，I/O 密度提升至 1000+，同时改善散热与应力分布。
3D 堆叠与 TSV 融合：CSP 与 TSV（硅通孔）技术结合，实现芯片垂直堆叠，单位面积集成度提升 3-5 倍；通过 TSV 实现芯片间短路径互连，电性能大幅提升。
嵌入式散热结构：在 CSP 封装内部嵌入微型散热片、导热通孔，或采用芯片背面直接散热设计，散热效率提升 40%，解决高功耗芯片发热问题。

三、CSP 封装的未来发展趋势

1. 极致微型化：向 "亚毫米级" 与 "晶圆级" 全面演进

未来 CSP 封装将进一步突破尺寸极限，呈现两大方向：

超小尺寸 CSP：芯片尺寸≤3mm×3mm，封装厚度≤0.3mm，焊球间距≤0.25mm，适配微型传感器、植入式医疗、IoT 等极致微型场景。
晶圆级 CSP 普及化：随着工艺成熟与成本下降，WLCSP 将从低引脚数芯片扩展至中高引脚数芯片，成为主流 CSP 方案，真正实现 "零尺寸" 封装。

2. 多功能集成：从单芯片封装到系统级集成

CSP 封装将从单一芯片封装向多功能、异质集成方向发展，成为系统级封装（SIP）的核心载体：

异质集成 CSP：将逻辑芯片、存储芯片、传感器、射频芯片等不同功能芯片混合堆叠集成于一个 CSP 封装内，实现 "封装即系统"。
无源器件嵌入式：将电阻、电容、电感等无源器件嵌入 CSP 基板或塑封层，减少外部元件，提升系统集成度与电性能。

3. 高频高速化：适配 5G/6G 与 AI 时代需求

面向 5G/6G 通信、AI 计算、数据中心等超高频、超高速场景，CSP 封装将实现电性能全面升级：

高频优化 CSP：采用低损耗 LCP 基板、短凸点互连、优化布线设计，工作频率拓展至 100GHz 以上，满足毫米波通信需求。
高速信号完整性优化：通过嵌入式去耦电容、差分布线、屏蔽结构，降低信号噪声与干扰，支持 1Tb/s 以上数据传输速率。

4. 绿色化与智能化：可持续制造的未来方向

绿色环保化：全面采用无铅、无卤、低 VOC 材料，封装工艺实现节能减排；可降解、易回收封装材料研发，推动产业可持续发展。
智能制造与数字化：CSP 封装生产线实现全流程自动化、数字化、智能化，通过 AI 算法实时监控工艺参数、预测不良、优化工艺，良率提升至 99.9% 以上，成本进一步降低。
