半孔板是在PCB上仅钻通一侧（或部分层）的孔洞，用于实现板到板或板到壳体的可靠连接定位。相比全通孔，半孔（Half-Drilled Via/Back-Drilled Via）能节省空间、改善信号完整性，并助力高密度互连和轻薄化设计，广泛用于手机天线、模块化接插件、高速互连等场景

沉金板是采用沉金工艺制作的 PCB 板，它通过化学沉积工艺，在 PCB 铜箔表面形成一层均匀、致密的纯金层，核心作用是保护铜箔不被氧化，并提升电路板的焊接可靠性、导电稳定性与使用寿命，广泛应用于手机、电脑、汽车电子、通信设备等各类电子产品中

铜基板PCB是以高纯度电解铜（≥99.9%）为核心导热层，结合低热阻绝缘介质（如氮化铝陶瓷、改性环氧树脂、聚酰亚胺）及导电铜箔制成的高导热电路板。通过铜芯直接导热与绝缘层电气隔离的双重设计，解决大功率器件的散热难题，是高功率密度、高温环境下电子设备的理想载体。

无卤素PCB板严格遵循国际环保标准（IEC 61249-2-21、JEDEC J-STD-020），采用不含卤素（氯 Cl≤900ppm，溴 Br≤900ppm，总卤素 Cl+Br≤1500ppm）的环保型基板材料，主要包括无卤 FR-4、无卤 CEM-3 及无卤高 Tg 板材，适用于对环保、安全性能要求严苛的电子设备。

混压板（Hybrid PCB）是一种由多种不同介电特性的基材层压复合而成的特殊印制电路板，主要用于多层板结构设计中，通过将高频材料（如PTFE、陶瓷填充树脂）与常规FR-4材料组合，实现性能与成本的优化平衡，广泛应用于高端电子领域

射频电路板是专门用于传输、处理、放大或转换射频信号（频率通常在 300kHz-300GHz 范围内，覆盖短波、超短波、微波等频段）的特种电路板。与普通低频电路板（如处理 50Hz 交流电、MHz 级数字信号的电路板）相比，它需重点解决射频信号的 “低损耗、低干扰、阻抗匹配” 三大核心问题，是通信、雷达、物联网、医疗等领域核心设备的 “信号中枢”。

金手指电路板是在PCB板边缘通过化学镀金或沉金（ENIG）工艺形成一排高精度金属触点（“金手指”），用于插拔连接器、边缘卡槽等场景。金手指具有优异的耐磨性与导电性，常见金厚3–10 μin（0.08–0.25 μm），保证数万次插拔寿命，广泛用于内存条、显卡、扩展卡及各类模块化插拔设备。

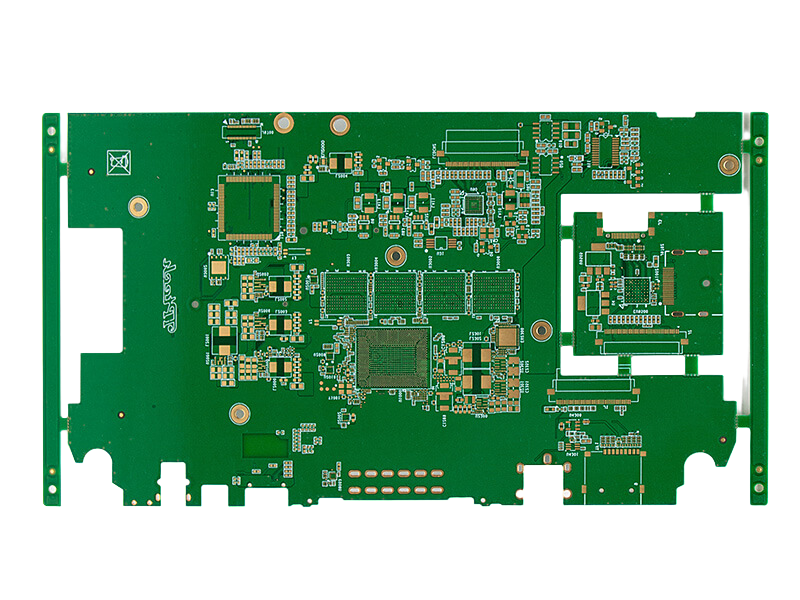

盲埋孔电路板是高密度互联（HDI）技术的核心载体，通过 “非穿透式过孔” 实现 PCB（印制电路板）不同层之间的信号互联，解决了传统通孔板 “占用空间大、布线密度低” 的痛点，是支撑智能手机、芯片载板、高端医疗设备等小型化、高集成度电子设备的关键组件。

高TG线路板是一种基材Tg值≥170℃的高性能PCB，通过在高温下维持结构稳定（抗弯强度+40%）、极低热膨胀（Z轴膨胀率↓40%）以及出色防潮性（吸湿率＜0.35%），完美适配无铅焊接（耐260℃回流焊）和高温高压环境，广泛应用于车载ECU、5G基站、工业变频器等严苛场景，成为高可靠性电子设备的"工业级热堡垒"与高性能PC电子基石。

阻抗板电路板是一类通过精准设计与制造，使板上信号传输线（走线）具备特定 “特性阻抗” 的印刷电路板（PCB）。其核心作用是解决高速、高频信号传输中的信号完整性问题，避免信号反射、失真或电磁干扰，是现代电子设备实现稳定数据传输的关键组件。常见的阻抗值包括50Ω、75Ω、90Ω、100Ω等，可广泛应用于通信、高频高速、微波射频等领域。

厚铜PCB（Printed Circuit Board）是指在基材（如FR-4）上使用超厚铜箔层（通常≥3盎司/平方英尺，即105微米以上）制造的电路板。与常规PCB（铜厚1-2盎司）相比，其铜层厚度显著增加，广泛应用于新能源汽车、大功率电源、工业控制等领域，是高功率、高稳定性设计的首选解决方案

FR-4电路板是一种性能优良的通用型覆铜板，具有良好的电气绝缘性能、机械加工性能和尺寸稳定性，提供多种厚度和层数选择，常规厚度范围为0.2mm至3.2mm，层数涵盖单面板、双面板及多层板（我司最高可达32层），广泛应用于各类电子产品中。

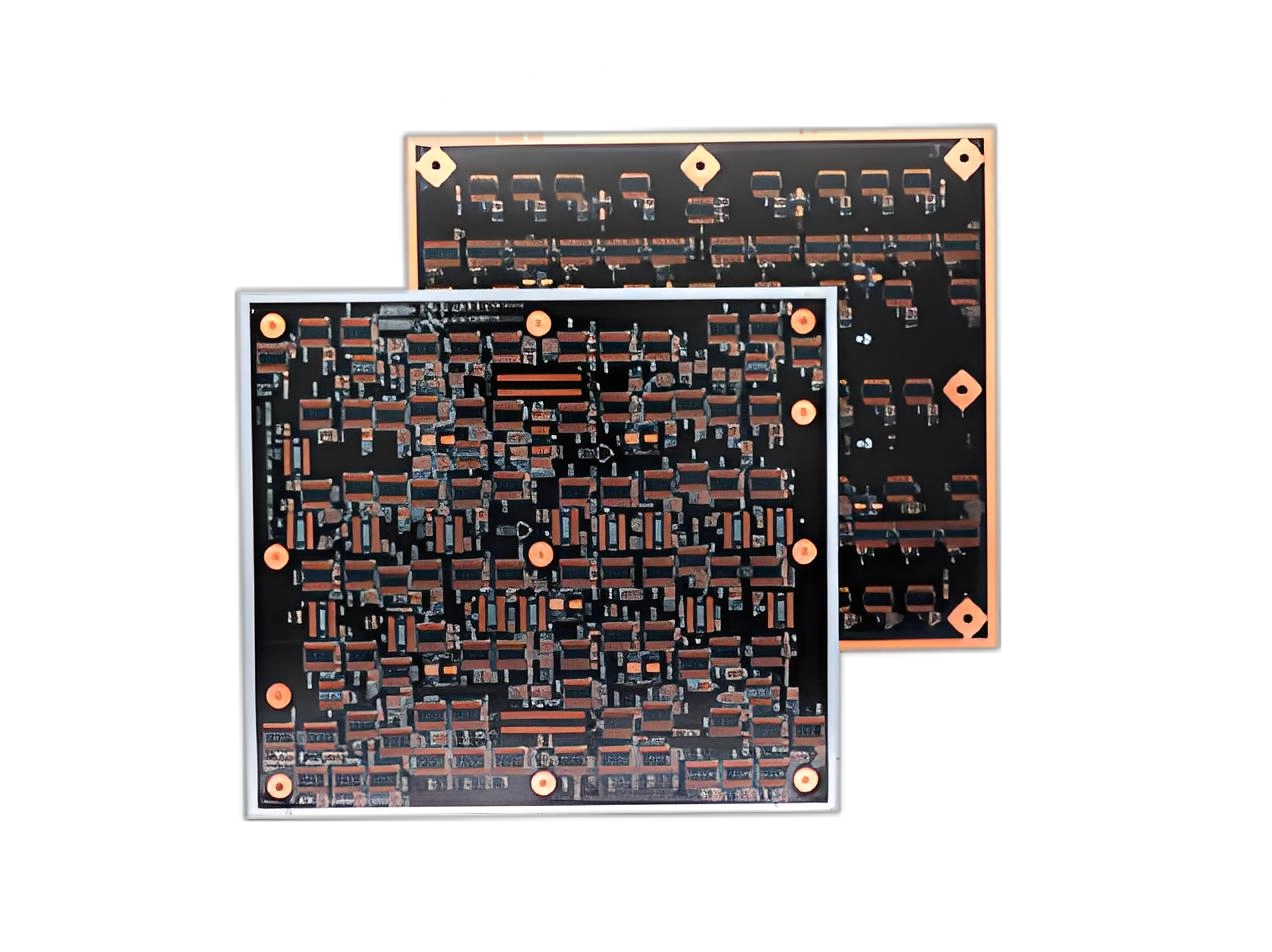

Mini LED灯板是搭载100-300μm微尺寸LED芯片的背光/显示核心板，主流采用COB/POB封装工艺，像素间距0.3-1.5mm，兼具高对比度、精准控光、长寿命优势，相较传统LCD显示效果更优，对比OLED成本更低，是中高端消费电子、商用大屏的核心适配器件。

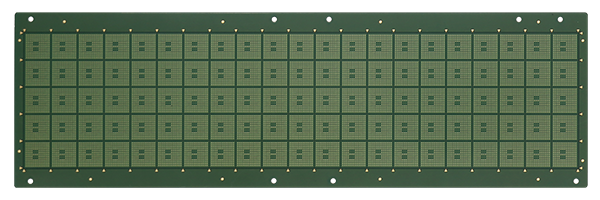

IC封装载板是芯片封装的核心部件，如同“芯片与主板之间的桥梁”。它承载芯片，并通过内部精密线路实现电气互连、信号传输、电源分配和散热管理。作为先进封装的基石，其技术直接决定了芯片的性能、可靠性与集成度，是半导体产业链中技术壁垒极高的关键环节。

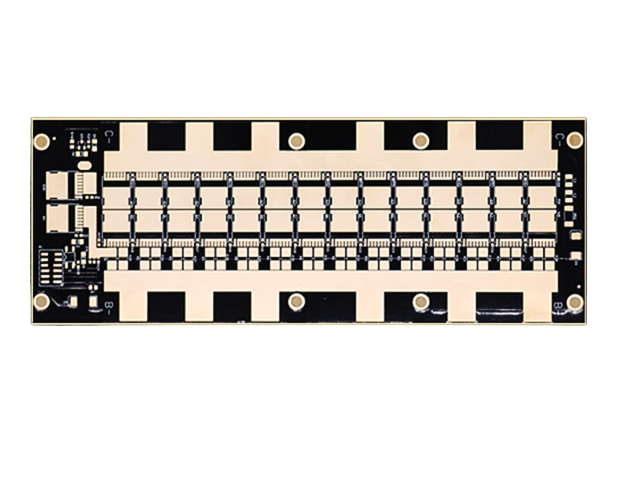

金属基板是一种由金属薄板、绝缘介质层和铜箔复合制成的金属基覆铜板，为散热核心的特殊印刷电路板，专为解决高功率电子设备的散热瓶颈而设计。其核心结构颠覆了传统FR-4 PCB的树脂基材，通过金属层快速导出热量，适用于LED照明、电源模块、汽车电子等高温场景。

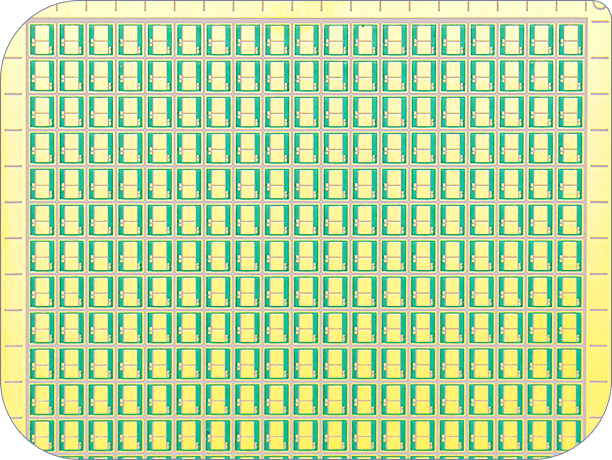

陶瓷基板是指铜箔在高温下直接键合到氧化铝(Al2O3)或氮化铝(AlN)陶瓷基片表面( 单面或双面)上的特殊工艺板。所制成的超薄复合基板具有优良电绝缘性能，高导热特性，优异的软钎焊性和高的附着强度，并可像PCB板一样能刻蚀出各种图形，具有很大的载流能力。因此，陶瓷基板已成为大功率电力电子电路结构技术和互连技术的基础材料。

单面板是基础款PCB印制电路板，仅单面覆铜形成导电线路，另一面无布线，基材多采用 FR4、纸基等。其设计制造简单、成本低、易焊接维修，适合低复杂度电路，广泛应用于遥控器、小型传感器、家电控制板等电子器件。

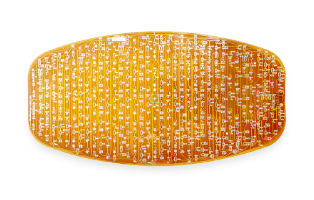

FPC柔性印制电路板采用聚酰亚胺（PI）或聚酯（PET）等柔性基材，通过精密蚀刻和压合工艺实现三维空间自由弯曲的电路连接。支持 1-12 层结构，最小线宽 / 线距达 0.076mm（3mil），铜箔厚度覆盖 9-35μm，可实现动态弯折寿命超过 10 万次。其核心设计融合生益 A 级板材与太阳油墨，支持软硬结合板（R-FPC）、任意层互联等复杂结构，适配消费电子、汽车电子等领域对轻量化与高可靠性的双重需求。

高多层PCB线路板（High-MultilayerPCB）是印制电路板（PCB）中一类具有较多电路层数的特殊品类，通常指层数≥8层（部分行业标准中以≥10层为界定）的PCB产品。它通过将多层绝缘基板与导电线路交替压合，实现了复杂电路信号的高密度集成与互联，是满足现代电子设备小型化、高性能化需求的核心元器件，广泛应用于5G通信、航空航天、工业控制、医疗电子、高端消费电子（如智能手机、笔记本电脑）等领域。

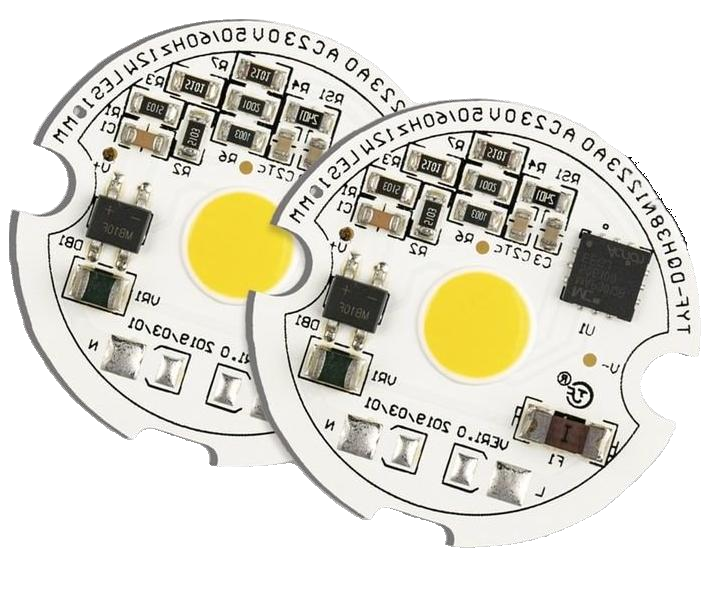

铝基板 PCB 是以高纯度铝（≥99.6%）为导热基板，结合低热阻绝缘介质（导热硅胶、氧化铝陶瓷或改性环氧树脂）及导电铜箔制成的高性价比散热电路板。通过铝基芯层快速导热与绝缘层电气隔离的一体化设计，有效解决中功率器件的散热问题，是 LED 照明、功率电子、汽车电子等领域的主流散热基板
