HDI板的核心工艺解析（微孔制作、积层与电镀填孔）
A：HDI 板的核心工艺围绕微孔互联、积层构建、电气连接三大核心需求展开，微孔制作、积层工艺、电镀填孔是三大关键工序，直接决定 HDI 板的密度、可靠性与性能。
微孔制作：决定 HDI 的最小孔径与互联密度，是高密度的基础。
积层工艺：决定 HDI 的三维布线能力，是空间压缩的核心。
电镀填孔：决定微盲孔的电气连接质量与可靠性，是信号与电源传输的保障。
三大工艺协同配合，共同实现 HDI 板 “更小、更密、更可靠” 的核心特性。
A：HDI 微孔制作主要采用激光钻孔，少数场景用机械微孔，核心技术为紫外激光钻孔，关键参数决定微孔质量与工艺可行性。
原理：利用 355nm 紫外激光的高能量，聚焦至 0.01mm 光斑，精准汽化基材（FR?4 / 光敏树脂），形成倒梯形微孔，孔壁粗糙度 < 1μm。
原理：利用红外激光烧灼基材，加工效率更高，但孔径偏大（0.1?0.2mm），孔壁粗糙度略高，热影响区域更大。
使用超细钻针（0.15?0.2mm）加工，成本低于激光，但深径比受限、易断刀，仅用于对密度要求不高的 HDI 通孔或部分内层孔。
孔径：常规 0.1?0.15mm，高阶 HDI 可做到 0.05?0.08mm；
孔型：倒锥形，入口略大、底部略小，利于电镀填孔；
对位精度：±0.015?0.025mm，阶数越高要求越严；
深径比：盲孔深径比通常≤1:1，保证孔壁均匀镀铜。
A：积层工艺是 HDI 区别于传统多层板最标志性的技术，核心是以芯板为基础，逐层叠加绝缘层与导电层，实现立体互联。
芯板制作：先制作内层核心板，完成蚀刻、棕化、预处理；
第一层积层：在芯板两侧压合薄型半固化片（PP）或树脂涂层，高温高压使其固化；
激光钻孔：在积层上钻出表层盲孔，导通芯板与第一层积层；
metallization 与线路制作：通过 PTH 镀铜、图形转移、蚀刻形成精细线路；
高阶积层：重复压合?钻孔?电镀流程，完成二阶、三阶积层；
最终压合与后工序：完成阻焊、沉金、表面处理、成型、测试。
每一层积层都可独立互联，不依赖整板通孔；
绝缘层更薄（40?80μm），线路更贴近，寄生参数更小；
可灵活搭配盲孔、埋孔、叠孔，实现空间最优布局；
任意层 HDI 则采用无芯板全积层结构，每一层都由激光微孔直接互联。

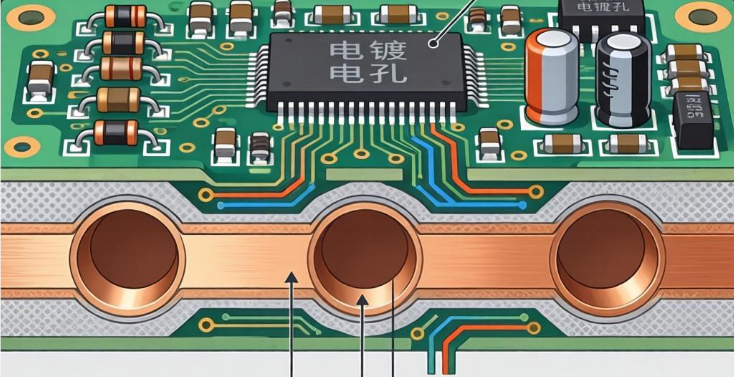

A：电镀填孔是指通过特殊电镀药水与参数控制，让铜优先在微盲孔内部沉积，直至完全填满微孔，不留空洞、不凹陷。
填孔率≥99%，无气泡、无裂纹、无凹陷；
表面平整度≤±0.02mm，保证后续焊盘与贴片质量；
孔内铜层均匀，导电性与耐热冲击能力达标。
提升可靠性：填满微孔可避免湿热、温度循环下出现孔裂、断路；
支持盘中孔设计：填孔平整后，BGA 焊盘可直接打在孔上，大幅提升布线密度；
降低寄生参数：实心铜柱比空心孔电感更小、阻抗更稳定，利于高速信号；
改善散热：实心铜柱导热能力远优于空心孔，提升大功率芯片散热效率。
A：HDI 线宽线距可达到 30?75μm，远高于传统板，必须依靠高精度图形转移技术：
激光直接成像（LDI）：取代传统菲林，精度更高、对位更准，可实现 ±5μm 线宽控制；
薄基板工艺：使用薄铜箔（1/3?1/2oz），更容易蚀刻出精细线条；
酸性蚀刻与水平蚀刻线：提升均匀性，避免侧蚀、残铜、短路；
阻抗精准控制：通过控制线宽、介质厚度、铜厚，实现 50Ω/75Ω/100Ω±2Ω 精度。
线路边缘粗糙度 < 1μm，减少高速信号损耗；
线宽偏差控制在 ±3μm 以内；
避免线路缺口、针孔、短路，保证高密度下的绝缘安全。
阻焊：必须使用薄油墨、精细印刷，保证微孔焊盘不被油墨堵塞；
表面处理：优先沉金、ENEPIG，保证可焊性与平整度，满足高频高速需求；
电测：采用高密度针床或飞针测试，测试点数可达数万点，检测微小短路 / 开路；
可靠性测试：增加热应力测试、离子污染测试、老化测试，确保微孔与积层稳定。
