FR-4 PCB微孔技术—高密度互连的核心基石

    在电子设备追求极致轻薄、高性能的浪潮中，印刷电路板（PCB）正朝着高密度互连（HDI）方向飞速演进。作为 PCB 最主流的基材，FR-4 环氧玻璃布基板凭借优异的机械性能、电气绝缘性与性价比，占据了全球 PCB 市场超 70% 的份额。而微孔技术，正是突破 FR-4 PCB 布线密度瓶颈、实现层间精密互连的关键核心，其诞生与迭代彻底重塑了高端电子制造的格局。



从定义来看，FR-4 PCB 微孔通常指孔径≤0.15mm（150μm）的导通孔，包括盲孔、埋孔与微型通孔三类，是区别于传统机械钻孔（孔径≥0.3mm）的精细化互连技术。传统 PCB 依赖机械钻头加工通孔，不仅尺寸受限，还会产生机械应力、孔壁粗糙等问题，难以满足 5G 通信、智能手机、汽车电子等领域对微型化、高速化的需求。而微孔技术通过非接触式精密加工，能在 FR-4 基板上实现孔径小至 50μm（0.05mm）的超精细孔洞，为 HDI PCB 的高密度布线奠定基础。

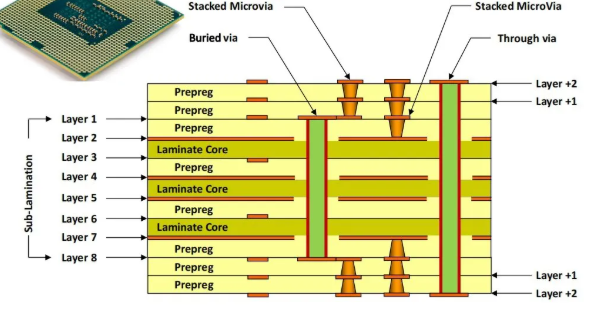

FR-4 微孔技术的核心价值，首先体现在空间利用率的革命性提升。传统通孔需贯穿整个 PCB 板层，占用大量布线面积；而微孔可灵活设计为盲孔（仅连接外层与内层）或埋孔（仅连接内层），无需穿透全板。以智能手机主板为例，采用微孔技术后，单位面积布线密度可提升 3-5 倍，原本需要 12 层的传统 PCB，通过微孔优化可缩减至 8 层，不仅大幅缩小板体尺寸，还能降低材料成本与信号干扰风险。其次，微孔能显著改善电气性能，短而小的孔道可减少信号传输延迟、回波损耗与串扰，尤其适配高频高速信号传输场景，满足 5G 基站、服务器等设备对信号完整性的严苛要求。



从工艺原理来看，FR-4 微孔加工主要分为激光钻孔与机械微钻两大路线，其中激光钻孔是当前主流技术。机械微钻针对 0.1-0.3mm 孔径，采用直径极小的硬质合金微钻，搭配超高速主轴（18-22 万转 / 分钟）与精密数控系统，实现高精度钻孔，但受钻头强度限制，难以加工 0.1mm 以下超微孔。激光钻孔则通过高能量激光束烧蚀 FR-4 材料，利用光热效应瞬间气化环氧树脂与玻璃纤维，无接触、无应力，可稳定加工 50μm 以下超微孔，是 HDI 板微孔加工的首选。



微孔加工的完整流程并非仅钻孔一步，而是涵盖前处理、钻孔、孔壁处理、电镀导通四大核心环节，每一步都直接影响微孔质量。前处理阶段，需对 FR-4 基板表面进行清洁、干燥，并针对激光钻孔进行铜窗蚀刻（去除孔位表面铜箔，避免激光反射）；钻孔阶段需精准控制加工参数，确保孔径公差控制在 ±5μm 内、孔位精度达 ±10μm；孔壁处理是关键步骤，激光烧蚀会产生碳化物残留与微裂纹，需通过等离子清洗、除胶渣、化学粗化等工艺，清除杂质、优化孔壁粗糙度，为后续电镀做准备；最后通过化学沉铜与脉冲电镀，在孔壁沉积均匀导电铜层，实现层间可靠导通，确保微孔导通电阻＜0.1Ω、耐热冲击次数≥10 次。



在 FR-4 微孔技术应用中，材料适配性与工艺稳定性是两大核心难点。FR-4 基板由环氧树脂与玻璃纤维布复合而成，两种材料的激光吸收率、热分解特性差异较大，易导致孔壁凹凸不平、锥度过大等问题。针对这一痛点，行业采用 “分步加工” 策略：先通过紫外激光精细加工铜窗，再用 CO?激光高效烧蚀介质层，同时优化激光功率、脉冲频率、扫描速度等参数，确保孔壁垂直度≥85%、粗糙度 Ra＜1μm。此外，微孔的厚径比（孔深与孔径比值）控制至关重要，FR-4 基板微孔厚径比通常控制在 1:1 至 3:1 之间，比值过大会导致电镀铜层不均，影响互连可靠性。



当前，FR-4 微孔技术已广泛应用于高端电子领域：5G 通信基站 PCB 采用 0.1mm 微孔，实现 40GHz 高频信号稳定传输；汽车电子控制单元（ECU）通过微孔技术，在狭小空间内集成数百个元器件，满足车载系统的高可靠性需求；可穿戴设备则依托 50-75μm 超微孔，实现 PCB 极致轻薄化。随着半导体封装技术升级，微孔技术正朝着 “超微孔化（孔径≤30μm）、高阶 HDI（2 阶及以上盲孔）、高厚径比” 方向发展，飞秒激光、皮秒激光等超快激光技术的应用，进一步突破传统加工极限。



    作为 HDI PCB 的核心支撑技术，FR-4 微孔技术不仅是 PCB 制造工艺的重大突破，更推动着整个电子产业的微型化、高性能化变革。从智能手机的超薄机身到 5G 基站的高速信号传输，从汽车电子的稳定控制到医疗设备的精密集成，微孔技术都扮演着不可或缺的角色。未来，随着材料科学与加工技术的持续进步，FR-4 微孔技术将不断突破精度与效率的边界，为电子设备的创新迭代提供更强大的支撑，成为连接电子产业未来的关键 “桥梁”。
