聚酰亚胺PCB的制造工艺与关键技术难点

来源：捷配链时间: 2026/04/13 09:35:09 阅读: 6

聚酰亚胺 PCB 的卓越性能，不仅源于聚酰亚胺材料的本征优势，更依赖于精密、复杂的制造工艺。与传统 FR-4 PCB 相比，聚酰亚胺 PCB（尤其是柔性 FPC）的加工流程更严苛、技术门槛更高，涉及材料复合、精密图形转移、高温压合、超薄基材处理等多项核心技术。本文系统解析聚酰亚胺 PCB 的制造工艺流程、关键工艺环节，以及行业面临的技术难点与突破方向。

一、聚酰亚胺 PCB 的核心制造工艺流程

聚酰亚胺 PCB 的制造以 “聚酰亚胺覆铜箔板（FCCL）制备” 为基础，经线路加工、层压复合、表面处理等多道工序完成，整体流程可分为六大核心环节：

1. 基材准备：聚酰亚胺覆铜箔板（FCCL）制备

FCCL 是聚酰亚胺 PCB 的基础材料，由 “聚酰亚胺薄膜 + 导电铜箔 + 胶粘剂（或无胶）” 复合而成，分为有胶型与无胶型两类。

有胶型 FCCL：选用厚度 12.5μm-50μm 的电子级聚酰亚胺薄膜，表面经等离子体活化、粗化处理，增强与胶粘剂的结合力；采用 9μm-35μm 的压延铜箔或电解铜箔作为导电层；通过丙烯酸或环氧胶粘剂，在 180℃-220℃、10-30kg/cm² 压力下热压复合，保温 30-90min 形成覆铜板。
无胶型 FCCL：采用溅射、真空沉积等工艺，直接在聚酰亚胺薄膜表面沉积铜籽晶层，再经电镀加厚铜层，省去胶粘剂层。无胶型 FCCL 厚度更薄（<50μm）、耐热性更好、弯折寿命更长，是高端柔性 PCB 的主流基材。

基材制备的关键是控制聚酰亚胺薄膜的含水率（<0.15%）、厚度均匀性（±2μm 以内），以及铜箔与 PI 的界面结合力（剥离强度≥0.8N/mm），避免后续加工出现分层、气泡、线路脱落问题。

2. 图形转移：精密线路制作

图形转移是将电路设计图案转移到 FCCL 铜箔上，形成导电线路的核心环节，流程为：开料→贴干膜→曝光→显影→蚀刻→去膜。

开料与预处理：将 FCCL 按设计尺寸切割，超薄基材（<25μm）需采用悬空架料、高精度分切，防止皱折；经 120℃±5℃预烘烤 2h，去除残留水分。
贴干膜与曝光：在铜箔表面贴合 5μm-10μm 厚的感光干膜，通过紫外线（UV）光刻，将线路底片图案精准转移到干膜上，定位精度需控制在 ±15μm 以内。
显影与蚀刻：用显影液去除未曝光的干膜，露出待蚀刻铜箔；采用氨碱性蚀刻液精准蚀刻裸露铜层，保留干膜保护区域形成线路；蚀刻后去除剩余干膜，完成线路制作。

高密度聚酰亚胺 PCB 的线宽 / 线距可达 10μm 以下，对曝光精度、蚀刻均匀性要求极高，需采用激光直接成像（LDI）、垂直连续蚀刻等高端设备。

3. 微孔加工与孔金属化（双面 / 多层板）

双面及多层聚酰亚胺 PCB 需通过 “过孔” 实现层间电路互联，核心工艺为激光钻孔 + 孔金属化。

激光钻孔：采用 UV 激光加工 50μm-100μm 的微孔，位置精度 ±15μm，深径比≤1:1；相比传统机械钻孔，激光钻孔无应力、无毛刺，适配超薄基材。
孔金属化：通过化学沉铜（沉积 0.3μm-1μm 铜层）+ 电镀铜（加厚至 5μm-15μm），在孔壁形成均匀导电铜层，实现层间导通。高端工艺采用黑孔工艺（导电碳粉沉积）替代化学沉铜，解决微孔金属化难题。

4. 覆盖层加工（FPC）

柔性聚酰亚胺 PCB 需制作覆盖层，保护线路、绝缘防氧化、提升弯折性能。

覆盖膜贴合：采用带胶聚酰亚胺覆盖膜（厚度 12.5μm-25μm），按设计开窗（露出焊盘），经真空热压（180℃/60min）贴合在线路表面，确保无气泡、无褶皱。
液态光阻（LPI）涂布：替代传统覆盖膜，通过涂布、曝光、显影形成阻焊层，精度更高、厚度更薄，适配高密度线路。

5. 表面处理

为提升焊盘可焊性、防氧化、耐磨性能，需对焊盘区域进行表面处理，主流工艺包括：

化学镍钯金（ENIG）：镍层 3μm-5μm + 金层 0.05μm-0.1μm，平整性好、可焊性优、耐腐蚀，是高端 PCB 首选；
电镀硬金：用于金手指等耐磨接触区域，硬度高、导电稳定；
沉锡、沉银：成本较低，适配中低端产品；
OSP：成本最低，但防护性较弱，仅适用于短期存储产品。

6. 外形加工与补强

采用激光切割或精密冲切，完成 PCB 外形加工；对连接器、焊接区域等需支撑部位，贴合 FR-4、不锈钢等刚性补强板，提升局部强度。

二、聚酰亚胺 PCB 制造的关键技术难点

尽管聚酰亚胺 PCB 性能优异，但其制造过程面临多项技术瓶颈，制约着产品良率与成本控制：

1. 超薄基材加工难度大

高端聚酰亚胺 PCB 基材厚度仅 12.5μm-25μm，质地轻薄、易皱折、易撕裂，在开料、传输、压合过程中极易产生变形、划痕，对设备精度、操作环境（无尘、恒温恒湿）要求极高。例如，25μm 超薄 PI 薄膜的传输张力需控制在 5N 以内，否则会出现拉伸变形，影响线路精度。

2. 铜箔 - PI 界面结合力控制

聚酰亚胺表面惰性强，与铜箔的天然结合力仅 0.3-0.5N/mm，无法满足焊接与弯折需求。需通过等离子体活化、金属中间层溅射、偶联剂接枝等工艺提升结合力，但工艺参数波动易导致结合力不均，出现分层、线路脱落问题。

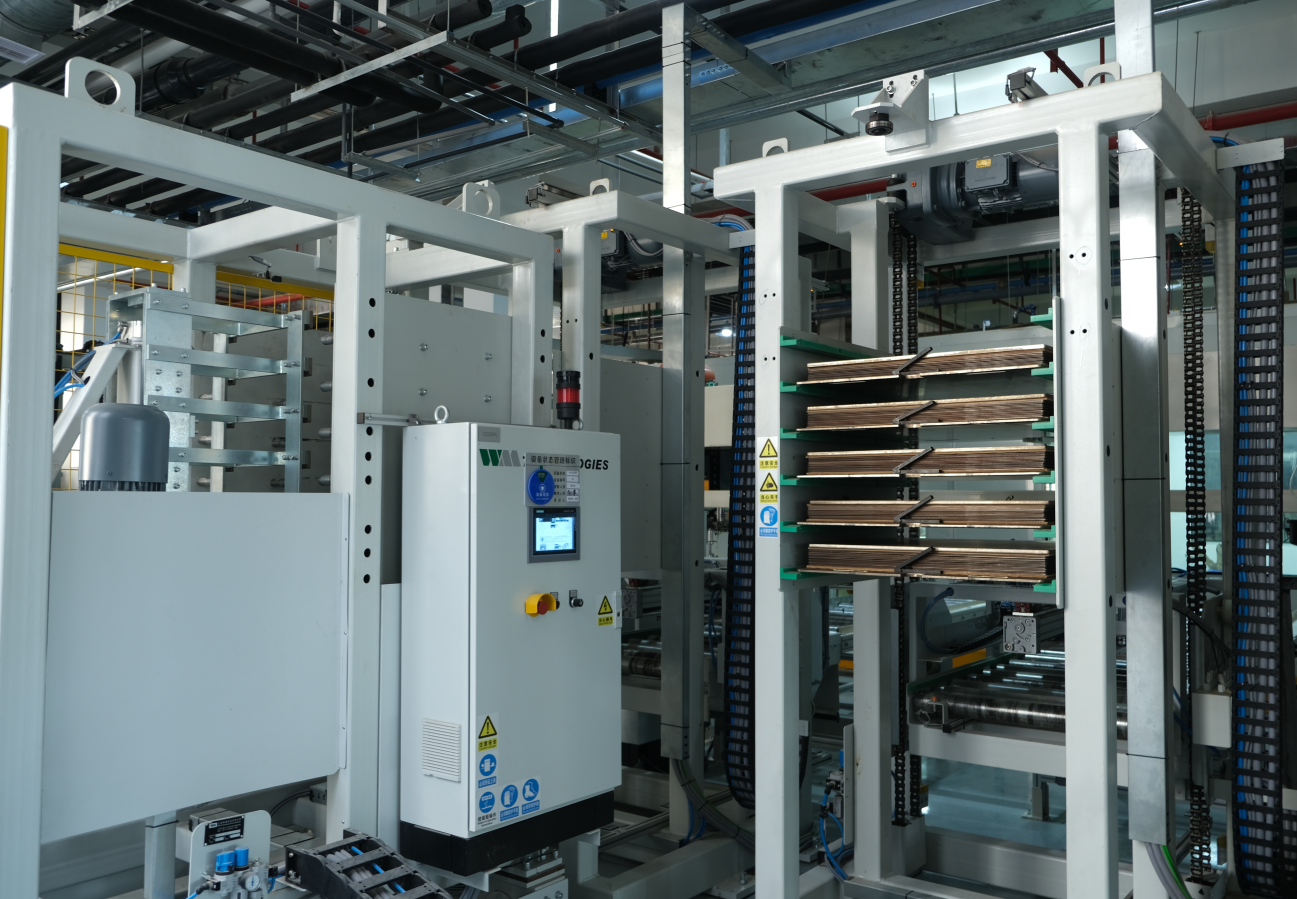

3. 高温压合与尺寸稳定性控制

聚酰亚胺 PCB 的层压、覆盖膜贴合需在 180℃-220℃高温下进行，而 PI 与铜箔的热膨胀系数（CTE）存在差异（PI：15-20ppm/℃，铜：17ppm/℃）。若温度、压力、时间控制不当，易出现 PCB 翘曲、尺寸偏差、层间气泡，尤其多层板的层间对位精度需控制在 ±10μm 以内，工艺难度极大。
