虚焊与冷焊是电子焊接中最隐蔽、危害最严重的缺陷类型，被 IEC 标准列为 “关键功能性缺陷”。这类缺陷外观常表现为 “合格焊点”，初期电气导通正常，但无稳定的金属间化合物（IMC）层连接，在振动、温度变化等应力作用下，极易出现接触不良、间歇性断路或彻底失效。本文基于 IEC 61191、IEC 60068、IEC 61189 核心标准，全面解析虚焊与冷焊的差异、形成机理、专项排查技术、判定标准及根治策略。
一、虚焊与冷焊的定义、区别及本质危害
（一）定义与核心区别
虚焊与冷焊常被混淆，但在 IEC 标准中属于不同成因的缺陷，核心差异在于焊接温度是否达标与IMC 层是否形成：
- 冷焊（Cold Solder Joint）：焊接过程中，焊料熔融温度不足、加热时间过短，导致焊料未完全熔融，或熔融后未充分润湿母材，凝固后形成的缺陷。核心特征：焊点表面粗糙、灰暗、无光泽，焊角呈 “豆腐渣” 状，无连续 IMC 层（IMC 层厚度＜0.1μm 或未形成）。
- 虚焊（Dry Solder Joint）：焊接温度达标，但因母材 / 引脚氧化、助焊剂失效，焊料仅 “覆盖” 母材表面，未发生充分冶金反应，形成的假性连接。核心特征：外观可能光滑有光泽（易误判为合格），但 IMC 层断续、过薄（≤0.2μm），或存在氧化层隔离，机械结合力极弱。
简单来说：冷焊是 “温度不够”，虚焊是 “反应不足”，两者均无可靠冶金结合，是本质上的 “无效焊接”。
（二）本质危害
- 电气性能不稳定：虚焊 / 冷焊焊点接触电阻波动大（1mΩ~10Ω），导致信号衰减、电压不稳，引发产品间歇性故障，难以复现与定位；
- 机械强度极差：无有效 IMC 层支撑，焊点抗剪切、抗拉力仅为合格焊点的 10%-30%，轻微振动、PCB 弯曲即可导致脱落；
- 可靠性快速衰减：在 IEC 60068-2-78 湿热测试（40℃，93% RH，500h）或温度循环测试中，缺陷区域加速氧化，接触电阻持续升高，最终完全断路；
- 排查难度极高：外观易误判，常规通断测试难以识别，需专项检测才能确诊。
二、缺陷形成机理与成因分析（IEC 标准管控要点）
（一）冷焊形成机理（IEC 61191-4 工艺要求）
焊接的核心是焊料熔融→润湿母材→IMC 层生长的过程。合格无铅焊接需满足：峰值温度 245-255℃，熔融时间≥30s，确保焊料完全熔融、流动性达标。若回流焊峰值温度＜235℃、加热时间＜20s，或烙铁温度＜320℃、接触时间＜2s，焊料仅表面熔融、内部呈半凝固状态，无法充分流动润湿，凝固后形成晶粒粗大、结构松散的冷焊焊点。
（二）虚焊形成机理（IEC 60068-2-20 可焊性要求）
焊接冶金反应的本质是焊料（Sn 基）与母材（Cu）扩散形成 Cu?Sn?、Cu?Sn 金属间化合物。该反应需满足三大条件：母材表面洁净无氧化、助焊剂充分活化去除氧化膜、焊接温度与时间充足。若元器件引脚 / PCB 焊盘氧化严重（可焊性测试不合格）、助焊剂活性不足或失效、焊接时助焊剂提前挥发，氧化膜未被彻底清除，焊料与母材被氧化层隔离，仅形成物理覆盖，无冶金结合，即形成虚焊。
（三）主要成因分类（对应 IEC 标准条款）
依据 IEC 61191、IEC 61189、IEC 60068 标准，成因分为四类：
-
工艺参数异常（IEC 61191-4）
- 冷焊主因：回流焊温度曲线异常 —— 峰值温度低、保温时间短、升温斜率过大；波峰焊焊槽温度不足（＜240℃）、浸焊时间短；烙铁焊接温度低、操作速度快；
- 虚焊主因：焊接时助焊剂涂布不均、量不足，或预热温度过高导致助焊剂提前分解失效IEC Webstore。
-
材料可焊性差（IEC 60068-2-20）
- 元器件引脚氧化、镀层脱落（如 Ni/Au 镀层针孔、Cu 底材氧化）；
- PCB 焊盘氧化、污染（指纹、油污、阻焊剂残留），未通过 IEC 60068-2-20 Test Ta 可焊性测试（焊料覆盖＜95%）；
- 焊料活性不足、助焊剂过期或选型错误（如免清洗助焊剂用于高氧化母材）。
-
生产过程管控缺失（IEC 61189）
- 车间湿度＞70% RH，加速母材氧化；
- 钢网堵塞、焊膏印刷漏印，导致焊料量不足，无法形成完整焊角；
- 元器件贴装偏移、引脚翘曲，局部接触不良，焊接时无法充分润湿。
三、IEC 标准规范的专项排查技术
（一）外观显微检测（IEC 61191 初级筛查）

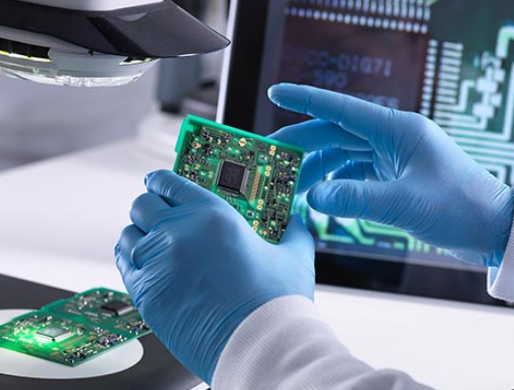

采用 20-50 倍立体显微镜，按以下特征区分合格、冷焊、虚焊：
- 合格焊点：表面光滑、光亮、连续，焊角均匀（30°-45°），无裂纹、针孔，与母材过渡自然；
- 冷焊焊点：表面灰暗、粗糙、无光泽，呈颗粒状或豆腐渣状，焊角不连续、有凹陷，边缘有未熔融焊料；
- 虚焊焊点：外观接近合格（光滑有光泽），但焊角过薄、局部未润湿，或焊点与母材间有细微缝隙、色差。
判定要点：外观仅作初步筛查，冷焊易识别，虚焊极易漏判，需进一步专项检测。
（二）润湿平衡测试（IEC 60068-2-69/83 可焊性验证）
润湿平衡测试是定量验证虚焊 / 冷焊成因的核心方法，符合 IEC 60068-2-69（焊槽法）、IEC 60068-2-83（焊膏法）标准。
- 检测原理：将样品引脚 / 焊盘浸入熔融焊料，通过传感器记录润湿力随时间的变化曲线，评估润湿能力；
- 关键参数：润湿时间（达到最大润湿力 90% 的时间）、最大润湿力、润湿角；
- 合格标准（IEC 60068）：润湿时间＜2s，最大润湿力≥0.3mN/mm，润湿角＜30°；
- 缺陷判定：冷焊 / 虚焊样品曲线表现为 —— 润湿时间长（＞5s）、最大润湿力小（＜0.1mN/mm）、润湿角＞60°，甚至出现反润湿（润湿力为负）；
- 适用场景：原材料入厂检验、缺陷成因分析，验证母材 / 焊料可焊性是否达标。
（三）显微切片与 IMC 层分析（IEC 61189 仲裁检测）
金相切片 + IMC 层观测是判定虚焊 / 冷焊的金标准，符合 IEC 61189-5 与 IPC-TM-650 标准。
- 检测步骤：
- 样品封装、打磨、抛光，暴露焊点截面；
- 用 100-1000 倍金相显微镜观察截面结构；
- 采用扫描电镜（SEM）+ 能谱仪（EDS），测量 IMC 层厚度、成分、连续性；
- 判定标准（IEC 61189）：
- 合格焊点：IMC 层（Cu?Sn?）连续、均匀，厚度 0.5-3μm，无断裂、无氧化层隔离；
- 冷焊焊点：无 IMC 层，或 IMC 层断续、厚度＜0.1μm，焊料内部有未熔融颗粒；
- 虚焊焊点：IMC 层过薄（≤0.2μm）、局部缺失，焊点与母材间存在氧化层（O 元素富集）。
（四）电气性能专项测试（IEC 61189 功能验证）
针对外观疑似缺陷，采用高精度电气测试，识别隐性虚焊 / 冷焊：
- 四线制低电阻测试：使用微电阻测试仪（精度 0.1μΩ），测量焊点电阻。合格焊点电阻＜1mΩ 且稳定；虚焊 / 冷焊焊点电阻＞5mΩ，且多次测量波动大（±2mΩ 以上）；
- 电压降测试：给焊点通额定电流（1-10A），测量电压降。虚焊 / 冷焊焊点电压降是合格焊点的 5-10 倍，且随温度、振动变化波动；
- 温度循环 + 电阻监测：结合 IEC 60068-2-30 温度循环测试，实时监测焊点电阻。若循环过程中电阻突然升高或断路，可确诊为虚焊 / 冷焊。
（五）机械强度测试（IEC 61189 力学验证）
通过推力 / 拉力测试，验证焊点机械结合力：
- 推力测试：对 SMD 器件施加垂直推力，合格焊点推力≥5N；虚焊 / 冷焊焊点推力＜1N，极易脱落；
- 拉力测试：对插装引脚施加轴向拉力，合格焊点拉力≥10N；虚焊 / 冷焊焊点拉力＜2N，轻轻拉扯即断裂。
四、缺陷整改与根治策略（基于 IEC 标准）
（一）工艺参数精准校准
- 回流焊：严格按 IEC 61189-5-601 优化温度曲线，无铅工艺确保峰值温度 245-255℃，熔融区保温 30-45s，升温斜率 1-2℃/s，每月校准 1 次温度曲线；
- 波峰焊：焊槽温度 245-255℃，浸焊时间 2-3s，预热温度 100-120℃，确保助焊剂充分活化；
- 烙铁焊接：温度 350-370℃，接触时间 2-3s，单焊点完成后及时检查润湿状态。
（二）材料可焊性严格管控
- 原材料入厂必做 IEC 60068-2-20 可焊性测试，不合格批次严禁上线；
- PCB、元器件储存于恒温恒湿仓（温度 20-25℃，湿度＜50% RH），储存周期≤3 个月，避免氧化；
- 助焊剂选型匹配母材：高氧化器件选用高活性免清洗助焊剂，通过 IEC 61189-5-501 SIR 测试IEC Webstore；
- 焊膏选用知名品牌，开封后 24h 内用完，避免吸潮失效。
（三）生产过程全流程管控
- 焊接车间控制湿度 40%-60% RH，配置静电防护与空气净化装置，减少污染；
- 钢网定期清洗（每 2 小时 1 次），确保焊膏印刷均匀、无漏印；贴装设备校准贴装压力与位置精度，避免引脚翘曲；
- 建立 “外观检测→低电阻测试→关键器件切片验证” 三级检测体系，对汽车、医疗类产品关键焊点 100% 筛查。
虚焊与冷焊的核心是 “无有效冶金结合”，其排查需突破 “外观合格” 的假象，依托 IEC 标准规范的 “显微观察 — 润湿定量 —IMC 层分析 — 电气 / 力学验证” 组合技术。润湿平衡测试锁定材料可焊性问题，金相切片是最终仲裁依据，而电气与机械测试则直接验证缺陷影响。通过严格校准工艺参数、管控材料可焊性、规范生产环境，可从源头杜绝冷焊产生、大幅减少虚焊风险，实现高端电子产品焊接质量的零缺陷管控。
