PCB阻焊层附着力测试-划格法与胶带测试全解

来源:捷配链 时间: 2026/04/03 11:03:14 阅读: 15
    在 PCB 制造与质量管控体系中,阻焊层(俗称绿油)的附着力是决定电路板长期可靠性的核心指标。它直接关系到阻焊层能否在焊接高温、化学清洗、机械应力及湿热环境下,始终紧密贴合铜箔与基材,不出现起泡、开裂、剥落等致命缺陷。作为最基础、应用最广泛的测试手段,划格法(Cross-Cut Test)胶带测试(Tape Test) 构成了附着力评估的第一道防线,也是 IPC 等国际标准强制要求的必测项目。本文将从原理、标准、操作、判定到应用场景,全面解析这两项关键测试。


一、附着力测试的核心意义

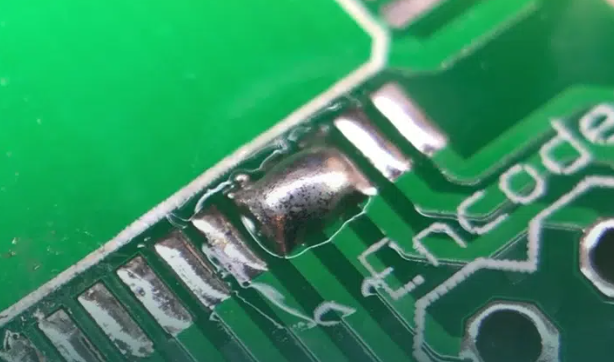

阻焊层是 PCB 的 “防护铠甲”,其主要功能是绝缘、防氧化、防短路及辅助焊接。而附着力,即阻焊层与基材(铜箔 / 树脂基板)之间的界面结合强度,是这层 “铠甲” 发挥作用的前提。一旦附着力失效,阻焊层剥落会直接暴露线路,导致短路、腐蚀、绝缘失效,轻则产品报废,重则引发整机故障。尤其在汽车电子、工业控制、医疗设备等高可靠性领域,附着力不达标被视为严重的质量事故。因此,从油墨选型、制程控制到成品检验,附着力测试贯穿 PCB 全生命周期,是质量控制的核心环节。


二、划格法(Cross-Cut Test):IPC-TM-650 2.4.29 标准详解

划格法是定性评估涂层附着力的经典方法,适用于厚度≤120μm 的阻焊层(PCB 常规阻焊厚度为 15-30μm),对应IPC-TM-650 2.4.29ASTM D3359 Method B标准,国内等效标准为GB/T 9286-1998


1. 测试原理

用专用刀具在阻焊层表面切割出均匀的正交网格(方格阵),深度完全穿透阻焊层至基材表面,人为制造界面应力集中点。随后用标准胶带粘贴并快速撕离,通过观察方格内阻焊层的脱落面积与状态,判定附着力等级。该方法模拟了阻焊层在实际使用中可能遭遇的剥离应力,操作简便、结果直观,适合产线批量抽检与实验室验证。


2. 测试准备

  • 样品要求:选取 PCB 表面平整、无划痕、无气泡的区域,面积≥20mm×20mm,避开线路、焊盘及边缘应力区。测试前用无水乙醇清洁表面,去除灰尘、油污与指纹,室温干燥 10 分钟。
  • 工具清单
    • 多刃划格刀(6 刃或 11 刃),刀刃角度 15°-30°,确保切割间距精准(1mm/2mm);
    • 标准胶带:3M 600/610型,粘度 10-15N/25mm,宽度≥25mm;
    • 放大镜(10-20 倍)、软毛刷、镊子、计时表。

  • 环境条件:温度 23±2℃,相对湿度 50±5%,避免粉尘与气流干扰。


3. 标准操作步骤

  1. 划格操作:手持划格刀与样品表面呈 45° 角,均匀用力切割10×10个方格(共 100 格),间距1mm(适用于 PCB 常规厚度)。确保每一刀深度一致,完全切穿阻焊层,可见基材或铜箔(显微镜验证)。切割方向先沿一个方向,再垂直切割,形成网格。
  2. 清理网格:用软毛刷沿对角线轻刷网格表面,清除切割产生的阻焊碎屑,避免影响胶带粘贴。
  3. 粘贴胶带:截取≥50mm 长的胶带,中心对准网格区域,用手指或橡胶辊反复压实,确保胶带与阻焊层完全贴合,无气泡、无褶皱Global Electronics Association。粘贴后静置30-60 秒(不超过 1 分钟)Global Electronics Association。
  4. 撕离胶带:以90° 垂直角度(或 180° 反向)快速、平稳撕离胶带,动作一气呵成,避免停顿或倾斜Global Electronics Association。
  5. 结果观察:用放大镜观察网格区域,对比胶带与样品表面,记录阻焊层脱落情况。


4. 等级判定(ASTM D3359 5B-0B 体系)

划格法采用5B 至 0B六级判定标准,等级越高附着力越好:
  • 5B(最优):网格边缘光滑,无任何方格脱落,胶带无残留;
  • 4B:仅网格交叉点有微量脱落,脱落面积<5%;
  • 3B:方格边缘及交叉点脱落,脱落面积 5%-15%;
  • 2B:脱落面积 15%-35%,网格边缘呈锯齿状剥落;
  • 1B:脱落面积 35%-65%,大面积片状脱落;
  • 0B(不合格):脱落面积>65%,甚至整片剥离。

PCB 行业标准:消费电子 Class 2 产品要求≥4B,汽车电子、航空航天等 Class 3 高可靠产品必须达到5B


三、胶带测试(Tape Test):IPC-TM-650 2.4.1 标准实操

胶带测试(又称百格测试简化版)是无需划格的直接剥离测试,对应IPC-TM-650 2.4.1标准,适用于快速筛查或不适合划格的区域(如细线路、阻焊桥)。


1. 测试原理

直接将标准胶带粘贴于阻焊层表面,快速撕离后检查胶带是否粘带阻焊层、样品表面是否出现剥落、起翘等现象Global Electronics Association。该方法更贴近实际使用中的瞬时剥离场景,适合产线全检或快速判定。


2. 操作与判定

  • 步骤同划格法的胶带粘贴与撕离,但无需划格,直接在平整阻焊表面测试Global Electronics Association。
  • 判定:合格—— 胶带无任何阻焊层残留,样品表面无起翘、剥落、裂纹;不合格—— 出现任何形式的阻焊层脱落或损伤。
  • 进阶:热应力后胶带测试(IPC-TM-650 2.4.8.1)—— 先将 PCB 浸入 288℃锡炉 10 秒(模拟焊接高温),冷却后再做胶带测试,验证高温后的附着力稳定性。


四、常见问题与误差规避

  1. 划格深度不足:未切穿阻焊层导致结果假优,需用显微镜确认切割深度。
  2. 胶带粘贴不牢:残留气泡、灰尘会降低剥离力,导致误判,必须彻底清洁并压实胶带Global Electronics Association。
  3. 撕离角度错误:非垂直撕离会减小剥离力,需严格控制 90° 角Global Electronics Association。
  4. 环境干扰:高温高湿会软化阻焊层,测试需在标准环境下进行。

    划格法与胶带测试是 PCB 阻焊附着力测试的 “金标准”,兼具简便、高效、标准化的优势,是质量控制的基础工具。5B 级的附着力不仅是参数指标,更是 PCB 可靠性的 “安全锁”。掌握标准操作与精准判定,才能从源头杜绝阻焊剥落风险,保障电子产品在复杂环境下稳定运行。
