影响高压PCB元件间距的关键因素与常见误区

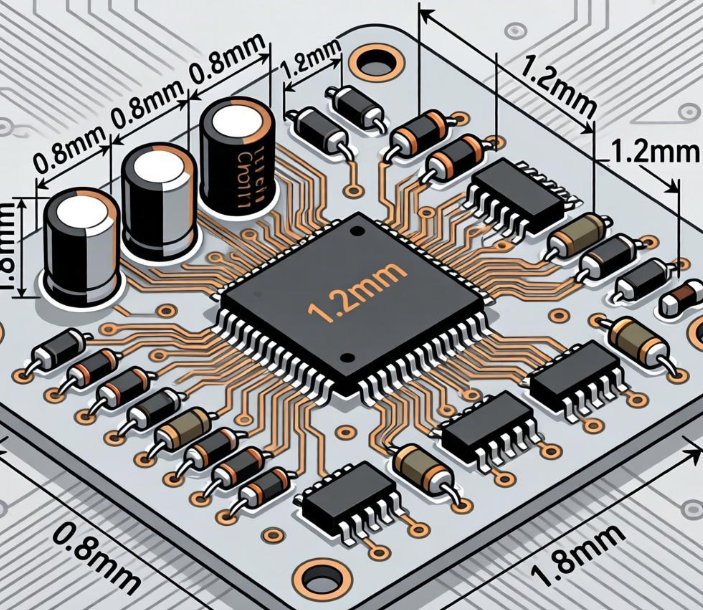

    高压 PCB 元件间距的优化，本质是对多重影响因素的平衡与适配。除电压、标准等基础条件外，环境、材料、工艺、布局等变量都会直接改变间距要求。同时，行业内存在诸多设计误区，若不规避，极易导致间距设计失效或过度冗余。全面厘清影响因素与误区，是实现精准、高效间距优化的关键。



环境因素是影响高压 PCB 元件间距的首要外部变量，其中湿度、温度、污染、海拔四大因素最为关键。湿度对爬电距离影响显著，当环境湿度超过 85% 时，PCB 表面会形成水膜，大幅降低表面绝缘电阻，此时爬电距离需比常规环境增加 20%-30%。高温环境会加速绝缘材料老化，降低介电强度，同时加剧污染物的导电性能，例如 125℃以上的工作环境，间距需额外预留 10%-15% 的裕量。污染程度直接决定爬电距离等级，工业场景中的金属粉尘、油污、酸碱雾气，会在 PCB 表面形成导电层，污染等级 3 环境下的间距要求是等级 2 的 1.5 倍。海拔通过影响空气密度作用于电气间隙，海拔 5000 米处的空气绝缘强度仅为海平面的 67%，电气间隙需增大 48% 才能达到同等绝缘效果。



材料因素是间距设计的内部核心，PCB 基材 CTI 值、介电强度、Tg 值、表面工艺直接决定间距下限。CTI 值是爬电距离的关键决定因子，选用 CTI≥600V 的高耐压板材，可在相同电压下将爬电距离缩小 20%-30%，例如 500V 电路中，组 I 材料爬电距离约 5mm，组 IIIa 则需 8mm。介电强度反映材料抗击穿能力，FR-4 介电强度约 20-40kV/mm，而 PTFE 材料可达 60-100kV/mm，高压高频场景选用高介电强度材料，可优化内层间距设计。Tg 值（玻璃化转变温度）影响材料热稳定性，高压 PCB 发热量大，选用 Tg＞180℃的高 Tg 板材，可避免高温下材料软化导致绝缘性能下降，减少间距裕量需求。表面工艺方面，阻焊层的完整性至关重要，阻焊缺陷、露铜会缩短实际爬电距离，高压区域建议采用加厚阻焊或选择性阻焊工艺。



设计与工艺因素则决定间距的实际有效性，元件布局、走线形态、制造公差、装配误差是常见影响点。元件布局上，高压元件与低压元件混排、高压元件靠近板边、散热片与导电部件过近，都会压缩实际间距，需通过分区布局规避。走线形态中，直角走线会在拐角处形成电场集中，加剧击穿风险，相同电压下，直角走线间距需比圆角走线大 10%-15%，高压走线建议采用 R≥0.5mm 的圆角设计。制造公差方面，PCB 蚀刻、层压、钻孔的误差会导致实际导体尺寸与设计值偏差，设计时需将公差（通常 ±0.1mm）纳入间距计算。装配误差如元件偏移、引脚歪斜，会使元件实际间距小于设计值，高压元件焊盘设计需预留装配裕量，间距相应增加。



电场与电磁因素易被忽视，电场集中、电磁耦合、电位分布会间接影响间距要求。尖锐导体、焊盘毛刺、过孔边缘会引发电场集中，局部电场强度可达均匀区域的 3-5 倍，极易引发局部击穿，因此高压导体需做倒角、去毛刺处理，过孔焊环宽度≥0.2mm。高压走线与低压信号线平行过近，会产生电容耦合与电磁干扰，不仅影响信号质量，还可能因耦合电压降低绝缘裕度，需遵循 3W 规则（线间距≥3 倍线宽）或设置接地屏蔽层。多层板中，不同电位内层平面间距不足，会引发层间击穿，高压电源层与信号层间距需≥0.4mm，且避免高压内层与低压内层直接相邻。



行业常见设计误区主要有三点：其一，混淆电气间隙与爬电距离，仅满足其中一个参数，或错误认为 “爬电距离达标即可”，实际二者需分别核算、同时满足；其二，忽视瞬态过电压，仅按工作电压设计间距，忽略开关浪涌、雷击等瞬态高压，导致电气间隙不足引发突发性击穿；其三，过度依赖经验值，盲目采用 “1mm/kV” 的粗略经验，未结合标准、环境、材料核算，造成间距不足或过度冗余。此外，部分工程师忽略元件本体间距，仅关注引脚间距，导致元件金属外壳与周边部件放电。



    厘清这些影响因素与误区后，高压 PCB 元件间距优化不再是简单的 “加大间距”，而是结合场景、材料、工艺的精准设计。只有全面把控变量、规避误区，才能在安全与密度之间找到最优平衡点，为后续间距优化技巧的应用奠定基础。
