烧结银（Sintered Silver）在功率PCB芯片贴装中的应用
在功率电子器件向高密度、高可靠性、高温服役方向发展的背景下，传统焊料因熔点低、导热性差、热疲劳失效等问题，已难以满足第三代半导体（如SiC、GaN）及高功率密度PCB的封装需求。烧结银作为一种基于纳米银颗粒低温烧结技术的互连材料，凭借其高导热、高导电、高可靠性及低温工艺兼容性，成为功率PCB芯片贴装领域的核心解决方案。本文将从技术原理、应用优势、工艺挑战及产业趋势四个维度，系统解析烧结银在功率PCB中的关键作用。
一、技术原理：纳米银颗粒的低温冶金结合
烧结银的核心机制是通过低温烧结实现纳米银颗粒的冶金结合。纳米银颗粒（粒径1-100nm）因表面原子占比高，具有显著的量子尺寸效应，其熔点可低至150℃，远低于块体银的961℃。在烧结过程中，纳米银颗粒通过以下步骤形成致密互连层：
表面扩散：低温下，银颗粒表面原子通过晶格重组形成烧结颈，初步建立导电通路；
体扩散与晶界扩散：随着温度升高，原子跨越颗粒界面迁移，填充烧结颈区域，形成三维贯通网络；
Ostwald熟化：小颗粒通过原子蒸气压差异逐渐消失，大颗粒持续生长，最终形成接近理论密度的微观结构。
这一过程无需液相参与，避免了传统焊料因熔融-凝固导致的孔隙与裂纹，同时保留了银的高导热（429 W/m·K）与高导电（63×10? S/m）特性。
二、应用优势：破解功率PCB封装的核心痛点
1. 高导热性：突破散热瓶颈
功率PCB中，芯片结温每升高10℃，失效率将翻倍。烧结银的热导率是传统焊料（50-70 W/m·K）的3-5倍，可显著降低热阻。例如，在特斯拉Model Y的SiC功率模块中，采用有压烧结银膏连接SiC芯片与铜基板，结温从传统焊料的150℃提升至200℃以上，系统效率提升8%-12%；比亚迪“超级e平台”的SiC模块通过烧结银实现兆瓦级闪充（1000 kW），支持1000V高压架构。
2. 高温可靠性：适配宽禁带半导体

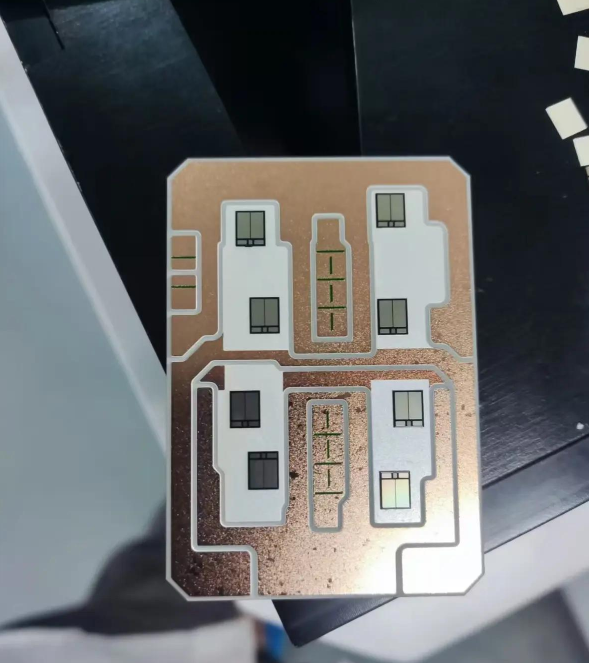

SiC/GaN器件的工作温度可达200℃以上，传统焊料在此温度下易软化失效。烧结银的再熔温度高于961℃，且剪切强度达30-120 MPa，可耐受-55℃至175℃的热循环。某半导体企业的SiC MOSFET模块采用无压烧结银膏连接芯片与陶瓷基板，模块寿命延长至15万小时，较传统方案提升50%。
3. 低温工艺兼容性：保护敏感基材
2.5D/3D IC堆叠封装中，硅中介层的低熔点聚酰亚胺材料（耐温<250℃）限制了传统高温焊料的应用。烧结银的烧结温度（130-200℃）远低于传统焊料（220-280℃），某头部企业的3D IC堆叠模块采用无压烧结银膏实现芯片与硅中介层互连，互连电阻降低30%，集成度提升40%，同时避免了高温工艺对硅中介层的损伤。
4. 环保与成本优化
烧结银不含铅、卤素，符合RoHS标准，且可通过国产化替代降低成本。例如，善仁新材的130℃烧结银膏AS9338实现批量出货，帮助客户成本降低40%，获宁德时代、阳光电源订单。
三、工艺挑战与解决方案
1. 烧结层空洞控制
材料分布不均或银粉粒径过大（>1μm）会导致原子扩散不充分，形成空洞。解决方案包括：
优化配方：选用粒径≤1μm的高纯度银粉（如AS9335）；
工艺参数控制：采用阶梯升温（5℃/min至130-220℃），涂覆厚度控制在10-100μm；
导气槽设计：大面积粘结时在界面开导气槽以排出挥发性成分。
2. 热应力管理
烧结层与基板热膨胀系数（CTE）不匹配易导致热应力开裂。解决方案包括：
材料适配：选择与基板CTE匹配的烧结银（如AS9335与陶瓷基板）；
增强工艺：采用双面烧结技术或增加烧结层厚度（≥100μm）；
预处理：对银层表面进行粗糙化处理以提升结合力。
3. 低压力损伤芯片
传统烧结需>20MPa高压，易导致芯片应力开裂。解决方案包括：
选用低压力烧结银材料（如AS9338支持无压烧结）；
结合预压工艺（130℃下0.5-1MPa预压）。
四、产业趋势：从技术突破到生态构建
1. 低温无压烧结技术普及
2025年，善仁新材推出130℃烧结银膏AS9338，无需加压设备即可实现芯片与基板可靠连接，导热系数达130 W/m·K，剪切强度35 MPa。该技术已应用于新能源汽车电驱系统，使SiC模块结温降低15℃，功率密度提升25%，为消费电子、医疗设备等热敏感场景提供新选择。
2. 国产化替代加速
国产厂商通过技术突破与生态合作推动烧结银产业化。例如，善仁新材主导成立“全球烧结银产业联盟”，推动IPC标准更新，设立行业标准；其烧结银业务收入2025年同比增长80%，客户覆盖头部车企，车规级产品出货量超500万片。
3. 复合材料创新
为应对银价波动，烧结银与铜复合材料（如银包铜浆料）成为趋势。例如，贺利氏推出的magiCu PE401有压烧结铜，性价比高，可形成高导热及高可靠性的连接层，适用于普通烧结设备。
结语
烧结银凭借其独特的低温冶金结合机制，成为功率PCB芯片贴装领域解决高导热、高可靠性、低温工艺兼容性难题的核心材料。随着130℃无压烧结技术的量产与国产化替代加速，烧结银正从高端汽车电子向AI、光通信、太空探索等领域扩展，推动功率电子器件向更高密度、更高效率、更可持续的方向演进。未来，随着材料科学与工艺技术的持续创新，烧结银有望成为支撑下一代电子产业升级的关键基础设施。
