可靠性测试与缺陷分级：PCB综合评估指南

来源：捷配链时间: 2026/04/08 09:36:47 阅读: 20

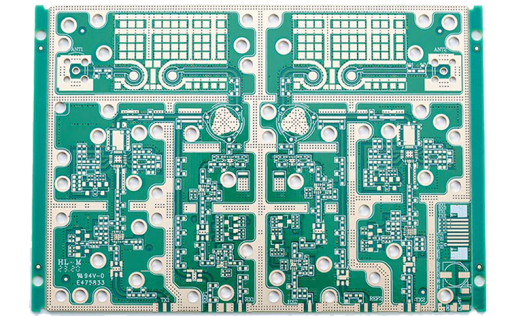

完整的 PCB 质检报告，不仅包含外观、尺寸、电气、物理性能等基础检测，还涵盖环境可靠性测试、长期老化测试等专项验证，同时通过缺陷分级判定明确产品质量等级与处置方式。可靠性测试是模拟 PCB 在实际使用中面临的温度、湿度、振动、腐蚀等复杂环境，验证其长期稳定工作的能力；缺陷分级则是将检测出的问题按严重程度分类，为产品放行、返工、拒收提供明确依据。本文将系统解析 PCB 质检报告中的可靠性测试项目、缺陷分级体系及报告综合评估方法，帮你全面掌握 PCB 质检报告的最终判定逻辑，实现从 “看懂数据” 到 “精准评估质量” 的进阶。

一、环境可靠性测试：模拟真实场景的 “极限考验”

环境可靠性测试属于抽样检测项目（通常抽检 5%-10%），是 PCB 质检报告中验证产品长期使用稳定性的最高标准。PCB 在实际应用中会经历温度循环、潮湿、盐雾、振动、机械冲击等多种恶劣环境，可靠性测试通过加速模拟这些环境，快速暴露产品潜在缺陷，避免批量产品在使用中出现早期失效。核心测试项目包含温度循环测试、湿热老化测试、盐雾测试、机械振动 / 冲击测试四大类。

1. 温度循环测试（冷热冲击测试）

温度循环测试模拟 PCB 在昼夜温差、季节变化、设备开关机等场景下的反复冷热变化，验证 PCB 抵抗热胀冷缩应力的能力，避免出现层间分层、孔壁断裂、线路开裂、镀层脱落等缺陷。

测试条件：按 IPC-9701 标准，常规温度范围为 **-40℃~+125℃**，每个循环包含低温保持 30 分钟、高温保持 30 分钟，转换时间≤1 分钟。
循环次数：消费电子≥500 次，工业 / 车载电子≥1000 次，航天 / 医疗电子≥2000 次。
合格标准：测试后 PCB无外观缺陷（分层、开裂、起泡）、电气性能正常（无开短路、绝缘电阻达标）、尺寸无明显变化。
报告解读：报告标注温度范围、循环次数、测试后检测结果。失效通常表现为孔壁铜层断裂、内层线路开裂、基材分层，由基材 CTE（热膨胀系数）过大、层间结合力不足、孔壁铜厚过薄导致。

2. 湿热老化测试（85℃/85% RH 测试）

湿热老化测试模拟高温高湿环境（如热带地区、潮湿车间），验证 PCB 在潮湿环境下的绝缘性能、耐腐蚀性与抗吸潮能力。

测试条件：温度 85℃，湿度 85% RH，持续时间500-1000 小时。
合格标准：测试后绝缘电阻≥10?Ω（湿热标准），无氧化、腐蚀、绝缘下降、线路漏电现象。
报告解读：湿热失效主要表现为绝缘电阻大幅下降、焊盘氧化发黑、线路腐蚀，由离子污染超标、阻焊密封性差、基材吸潮性强导致。

3. 盐雾测试（耐腐蚀测试）

盐雾测试针对沿海、高盐雾、工业腐蚀环境使用的 PCB，验证其抗盐雾腐蚀能力，避免焊盘、线路、镀层被腐蚀失效。

测试条件：按 IPC-TM-650 标准，采用 5% NaCl 盐雾溶液，温度 35℃，持续时间48-96 小时（常规），耐腐蚀要求高的产品≥168 小时。
合格标准：测试后 PCB无腐蚀斑点、无镀层脱落、无线路腐蚀、电气性能正常。
报告解读：盐雾失效表现为焊盘生锈、镀层腐蚀、线路断裂，由表面处理工艺不良（如金层过薄）、镀层孔隙率高、表面污染导致。

4. 机械振动与冲击测试

机械振动 / 冲击测试模拟 PCB 在运输、车载、机载等场景下的机械应力，验证其机械强度与抗振动能力，避免元器件脱落、PCB 断裂、线路开裂。

测试条件：
- 振动测试：频率 10-2000Hz，加速度 10-20g，持续 2-4 小时；
- 冲击测试：加速度 100-500g，脉冲时间 11ms，3 个轴向各冲击 6 次。
合格标准：测试后 PCB无变形、无裂纹、无元器件脱落、电气连接正常。

二、长期可靠性测试：验证 PCB “寿命周期”

长期可靠性测试用于验证 PCB 的使用寿命与老化性能，包含热老化测试、CAF 测试（导电阳极丝测试）两大核心项目。

1. 热老化测试

将 PCB 放入 125℃-150℃高温烘箱中持续500-1000 小时，模拟长期高温工作环境，验证基材、镀层、阻焊层的热老化稳定性。合格要求为无老化开裂、无变色、电气性能稳定。

2. CAF 测试（导电阳极丝测试）

CAF 是指 PCB 内部基材在电场与潮湿作用下，玻纤与树脂界面形成导电金属丝，导致层间短路的失效现象，是高密度多层板的核心可靠性隐患。测试通过在层间施加直流电压，持续 500-1000 小时，监测绝缘电阻变化，无 CAF 失效（绝缘电阻无急剧下降）即为合格。

三、PCB 缺陷分级体系：明确质量问题的 “严重程度”

质检报告的核心价值之一是缺陷分级判定，将所有检测出的问题按对产品功能、可靠性、安全的影响程度分为三类，为质量处置提供明确依据。目前行业通用 IPC 标准与 GB/T 标准的缺陷分级体系一致，分为A 类（致命缺陷）、B 类（严重缺陷）、C 类（轻微缺陷）。

1. A 类缺陷（Critical 致命缺陷）

定义：可能导致产品功能完全失效、存在安全隐患、无法修复的缺陷。
典型示例：
- 电气类：线路开路 / 短路、耐电压击穿、绝缘电阻为 0、特性阻抗严重超差（高速板）；
- 结构类：基材分层 / 爆板、贯穿裂纹、核心焊盘脱落、孔无铜（导通孔无铜）；
- 安全类：高压区域爬电距离不足、阻燃性能不达标。
处置方式：100% 拒收，禁止放行、返工，需整批报废或重新生产。

2. B 类缺陷（Major 严重缺陷）

定义：导致产品部分功能失效、性能下降、可靠性降低，需返工修复且修复成本较高的缺陷。
典型示例：
- 电气类：绝缘电阻偏低、特性阻抗超差（非严重）、导通电阻偏大；
- 尺寸类：翘曲度超标、孔位偏移超标、线宽线距超差、板厚超差；
- 外观 / 物理类：可焊性不合格、镀层厚度超标、阻焊大面积起泡 / 脱落、离子污染超标、热应力测试轻微分层；
- 可靠性类：温度循环测试后轻微孔壁断裂、湿热测试后绝缘电阻略低于标准。
处置方式：返工修复或筛选，修复后需重新检测合格方可放行；无法修复的需拒收。

3. C 类缺陷（Minor 轻微缺陷）

定义：不影响产品功能、性能与可靠性，仅影响外观，修复成本低或无需修复的缺陷。
典型示例：
- 外观类：非关键区域轻微划痕（宽度＜0.1mm）、丝印轻微偏移（≤0.2mm）、板边小缺口（深度＜0.5mm）、阻焊轻微色差；
- 尺寸类：外形尺寸轻微超差（≤±0.2mm，不影响装配）、局部微小粗糙度超标。
处置方式：正常放行，无需修复，不影响产品使用。
