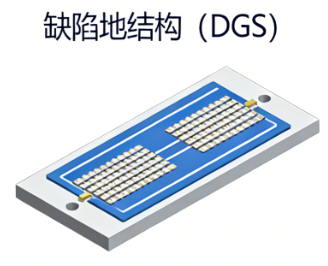

缺陷地结构（DGS）用于PCB滤波器谐波抑制：原理、设计与应用突破

在5G毫米波通信、卫星导航和雷达系统等高频应用场景中，PCB滤波器需同时满足小型化、低损耗和宽阻带抑制等严苛要求。传统滤波器受限于周期性结构导致的谐波寄生问题，难以实现高频段的有效抑制。缺陷地结构（Defected Ground Structure, DGS）作为一种基于亚波长周期性/非周期性缺陷的电磁调控技术，通过改变接地层电流分布，在PCB滤波器设计中展现出独特的谐波抑制优势，成为高频电路设计的关键突破口。

一、DGS谐波抑制的物理机制与核心优势

1.1 慢波效应与带阻特性

DGS通过在PCB接地层刻蚀特定图案（如哑铃形、螺旋形、正六边形等），引入附加电感和电容，形成慢波传输模式。其等效电路可建模为并联RLC谐振单元，谐振频率由缺陷尺寸和介质参数决定。例如，在2.4GHz微带带通滤波器中，斜哑铃型DGS单元通过调整缝隙宽度和长度，将谐振频率精确控制在6GHz（二次谐波）和9GHz（三次谐波），实现阻带抑制度超过22dB，阻带宽度覆盖3-10GHz。

1.2 谐波抑制的核心优势

宽阻带特性：传统微带滤波器因周期性结构易产生高阶谐波，而DGS通过多频点抑制技术（如多缝隙螺旋形DGS）可扩展阻带宽度。例如，级联两个带有多缝隙的螺旋形DGS单元，可在0-1.8GHz通带内实现插入损耗<1dB，同时在2.0-3.8GHz阻带内抑制超过20dB。

小型化设计：DGS的慢波效应允许在波长尺度内压缩传输线长度。例如，基于正六边形DGS的低通滤波器通过五个单元级联，在4.42GHz截止频率下实现尺寸缩减50%，同时保持5.5-10GHz频段内抑制度>40dB。

低损耗传输：DGS通过场约束效应减少介质损耗和辐射损耗。在100GHz频段，介质负载SPP（DLSPP）与DGS结合的传输线损耗可低至0.1dB/cm，较传统微带线降低60%。

二、PCB滤波器中DGS的关键设计技术

2.1 结构创新与参数优化

复合型DGS单元：通过融合多种经典结构（如哑铃形+螺旋形），可同时实现宽阻带和低通带损耗。例如，补偿型耦合地面缺陷结构（CC-DGS）通过引入补偿微带线（CML），将阻带带宽扩展至14.3GHz以上，通带反射损耗最大旁瓣降低至-15.9dB。

分形与多层级联：Koch分形DGS通过自相似结构增加等效电容，实现超宽阻带。例如，基于Kaiser锥形分布的Koch分形DGS低通滤波器，阻带带宽覆盖2.2-12GHz，抑制度>30dB。

互补型DGS阵列：采用Π形与纽扣头H形DGS组合的共模滤波器，通过互感和互容效应改善通带增益平坦度，在3.2-12.4GHz频段内实现共模噪声抑制>15dB，面积仅10mm×10mm。

2.2 材料与工艺协同设计

低损耗介质材料：高频PCB需选用低介电损耗（Df<0.001）的基板材料。例如，Rogers RO3003（Dk=3.0）在毫米波频段可显著降低介质损耗，而液晶聚合物（LCP）因表面粗糙度低（Ra<0.1μm），适用于超低损耗DGS传输线。

高精度加工工艺：DGS的亚波长结构对加工误差敏感，需采用激光微加工或LIGA工艺实现±5μm精度控制。例如，空军工程大学通过光刻-电镀工艺制备的金属鱼骨结构，在0.3THz频段实现98%的耦合效率。

多层PCB集成：通过在DGS层下方添加第二接地层，可抑制辐射损耗。例如，采用RO4360G2（Dk=6.15）与2929粘贴片（Dk=2.9）的多层结构，阶梯阻抗低通滤波器的截止斜率提升40%，杂散谐波抑制深度增加25dB。

三、DGS滤波器的典型应用案例

3.1 5G毫米波基站滤波器

东南大学团队基于DGS设计了一款28GHz宽带贴片天线阵列，通过在贴片边缘加载SSPP-DGS混合结构，实现天线尺寸缩减72%，带宽扩展至16%，增益达8.2dBi。该结构通过DGS的慢波效应压缩天线横向尺寸，同时利用SSPP的强场约束特性提升辐射效率。

3.2 卫星导航抗干扰滤波器

针对北斗导航系统L波段（1.2-1.6GHz）的干扰抑制需求，西安电子科技大学提出一种基于CC-DGS的宽带滤波器。通过优化哑铃型DGS单元的耦合强度，实现1.8-3.6GHz阻带内抑制度>40dB，同时保持通带内插入损耗<0.5dB。该滤波器已应用于北斗三号卫星终端，显著提升信噪比。

3.3 太赫兹片上传输系统

上海交通大学采用InP工艺制备了基于DGS的太赫兹片上传输线，通过在220-330GHz频段内插入周期性螺旋形DGS单元，实现传输损耗<1.5dB/mm，传输效率>90%。该结构通过DGS的谐波抑制特性消除太赫兹频段的寄生通带，为6G通信单片集成电路（MMIC）提供关键技术支持。

四、未来挑战与发展方向

尽管DGS技术在PCB滤波器谐波抑制中已取得显著进展，但其大规模应用仍面临以下挑战：

高频段理论模型完善：现有模型在太赫兹频段存在精度不足问题，需结合量子电磁学理论建立更精确的色散关系模型。

动态可调DGS技术：现有DGS结构多为静态设计，未来需结合铁氧体、液晶等可调材料实现频段动态切换，满足软件定义无线电（SDR）需求。

AI辅助设计方法：针对复杂DGS结构的参数优化，需开发基于机器学习的多目标优化算法，实现设计周期缩短50%以上。

随着5G/6G通信、太赫兹成像和量子计算等领域的快速发展，DGS技术凭借其独特的谐波抑制能力和小型化优势，有望成为下一代高频PCB滤波器的核心技术，推动电子系统向更高频率、更低损耗和更高集成度的方向演进。
