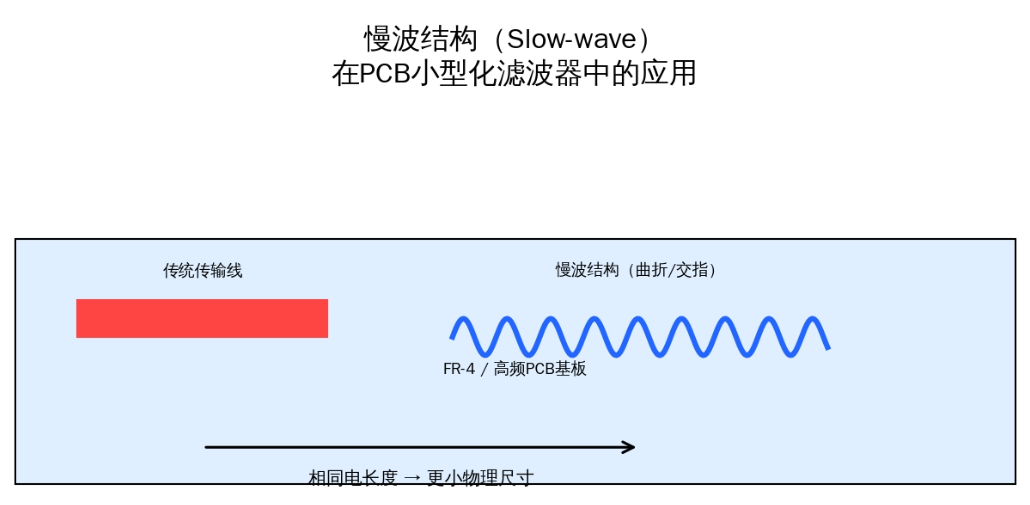

慢波结构（Slow-wave）在PCB小型化滤波器中的应用

在高频段（如毫米波、太赫兹），传统滤波器面临三大矛盾：

尺寸与性能的矛盾：滤波器尺寸与波导波长成正比，高频段波长缩短导致传统结构尺寸过小，加工精度难以保证。例如，60GHz频段传统微带滤波器尺寸需控制在0.1mm级，加工良率不足75%。

损耗与带宽的矛盾：介质损耗随频率升高显著增加，传统结构难以兼顾低损耗与宽频带需求。例如，FR-4基板在60GHz频段损耗角正切（tanδ）达0.02，导致插入损耗超过1dB/cm。

寄生通带抑制：传统滤波器在2倍中心频率处易产生寄生通带，限制阻带宽度。例如，1/2波长谐振滤波器在1.8GHz中心频率处，寄生通带仅能抑制至2.7GHz，无法满足现代通信系统对宽阻带的需求。

慢波结构在PCB滤波器中的创新应用

1. 多层慢波结构实现三维集成

通过多层PCB技术，将慢波谐振器分布在不同层，利用接地板孔耦合实现垂直互连，显著缩小平面尺寸。例如，基于交指电容加载开环谐振器的多层椭圆函数滤波器，通过磁耦合孔与电耦合孔的组合设计，在1.8GHz中心频率处实现-20dB阻带抑制带宽达23%，同时电路面积减小42%。该结构通过引入交叉耦合，在有限空间内实现传输零点，有效拓宽阻带。

2. 缺陷地结构（DGS）与慢波效应融合

缺陷地结构通过在接地板上蚀刻周期性图案，引入附加电感与电容，形成慢波效应。例如，采用柄状缺陷地结构的环形谐振器，在1.81GHz处产生衰减极点，成功抑制寄生通带，插入损耗从1.4dB提升至20dB。进一步优化中，螺旋电感替代方形缺陷区域，将结构尺寸缩小50%，同时保持低通滤波特性。

3. 基片集成波导（SIW）与慢波结构结合

基片集成波导通过金属化通孔模拟金属波导，结合慢波结构实现高频段小型化。例如，基于慢波SIW的喇叭天线，工作频率范围达32.95GHz-34.58GHz，带宽1.63GHz，增益10.8dBi。通过引入终端加载偶极子阵列，带宽进一步扩展至2.21GHz，最大辐射方向增益提升至12.3dBi。该结构通过优化慢波路径，在有限空间内实现高效率辐射。

4. 光子晶体与超材料慢波结构

光子晶体通过周期性介电常数调制，形成带隙特性，实现慢波效应。例如，基于一维光子晶体的曲折波导慢波结构，在220GHz频段实现饱和输出功率80.6W，增益25.1dB，电子效率2.78%。该结构通过抑制高阶模式传播，消除模式竞争，显著提升行波管稳定性。此外，二维光子晶体引入的交错双栅结构，在220GHz处实现160W输出功率，增益24.7dB，电子效率4.35%，功率容量较传统结构提升30%。

未来趋势与挑战

高频段拓展：随着6G通信与太赫兹技术应用，慢波结构需向D波段（110-170GHz）、G波段（140-220GHz）延伸。例如，采用深紫外光刻与纳米压印技术制备的微尺度折叠波导，周期小于0.3mm，可实现G波段高效传输。

材料创新：低温共烧陶瓷（LTCC）、液晶聚合物（LCP）等低损耗基板材料的应用，将进一步降低慢波结构损耗。例如，0.1mm厚LTCC基板在60GHz频段插入损耗仅0.5dB/cm，较FR-4提升60%。

智能化设计：结合人工智能算法，实现慢波结构参数自动优化。例如，通过遗传算法优化交指电容加载谐振器尺寸，可在10分钟内完成传统需数周的参数扫描，设计效率提升90%。

结论

慢波结构通过降低电磁波相速度，为PCB滤波器的小型化、高性能化提供了关键技术路径。从多层集成到光子晶体应用，从缺陷地结构融合到智能化设计，慢波结构正推动射频前端向更高频段、更小尺寸、更低损耗的方向演进。未来，随着材料科学与加工技术的突破，慢波结构将在6G通信、卫星互联网、太赫兹成像等领域发挥不可替代的作用，成为PCB小型化设计的核心驱动力。
