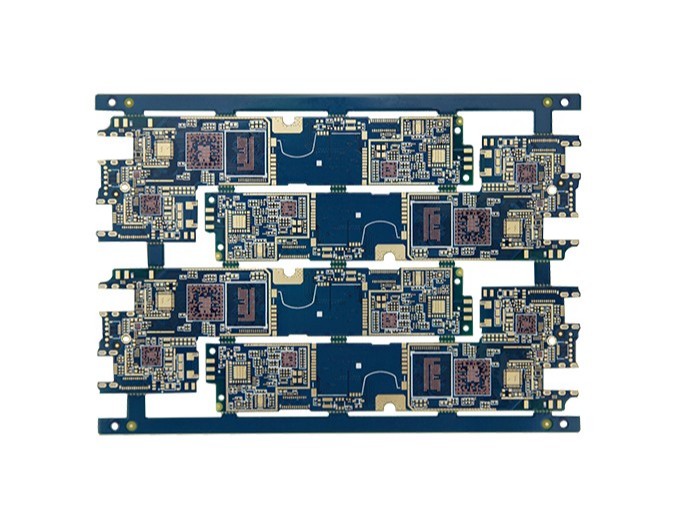

HDI高密度互联板的核心定义、原理与关键特征
来源：捷配链
时间: 2026/04/10 09:12:25
阅读: 11
Q：什么是 HD 高密度互联板？它与传统 PCB 的本质区别是什么？
A：HDI（High Density Interconnect）即高密度互联板，是采用微孔、积层（Build-up）及盲埋孔等先进工艺，实现单位面积超高布线密度的印制电路板。其核心是通过微观互联技术突破传统 PCB 的物理极限，解决电子设备微型化、多功能化与高性能化的矛盾。
与传统 PCB 的本质区别体现在三方面：
A：HDI（High Density Interconnect）即高密度互联板，是采用微孔、积层（Build-up）及盲埋孔等先进工艺，实现单位面积超高布线密度的印制电路板。其核心是通过微观互联技术突破传统 PCB 的物理极限，解决电子设备微型化、多功能化与高性能化的矛盾。
- 互联方式：传统 PCB 以机械通孔为主，孔径多≥0.2mm，占空间大；HDI 以激光微盲孔（孔径 0.05-0.15mm）、埋孔为核心，空间占用减少 90%，实现层间高效互连。
- 布线能力：传统板线宽线距≥0.1mm（4mil），HDI 可低至 0.03mm（1.2mil），布线密度提升 3-5 倍，支持超 100 根线 / 厘米的密集布局。
- 结构形态：传统板为平面堆叠，HDI 通过积层工艺实现三维立体布线，可在 1mm 厚度内完成 10 层互连，而传统 PCB 需 3mm 以上。
Q：HDI 技术的三大核心原理是什么？如何支撑高密度实现？
A：HDI 的高密度源于三大核心原理的协同作用，缺一不可：
A：HDI 的高密度源于三大核心原理的协同作用，缺一不可：
- 微孔互联原理：采用紫外 / CO?激光钻孔，聚焦光斑至 0.01mm 级，汽化基材形成倒梯形微孔，孔壁镀铜形成导电通道。微盲孔仅连接表层与相邻内层（如 L1-L2），埋孔仅连接内层，彻底避免传统通孔贯穿整板的空间浪费。
- 积层构建原理：以芯板为基础，通过逐次压合 + 逐次成像的方式，在芯板两侧逐层构建薄绝缘层（PP / 光敏树脂）与超细线路层。每层可独立布线，实现 “层层互联、任意互连”，布线自由度远超传统平面多层板。
- 精细线路原理：配合激光直接成像（LDI）技术，将线路精度提升至微米级，线宽线距低至 0.03mm，满足 BGA、QFN 等高引脚密度封装的扇出需求。同时，超细线路可降低寄生参数，适配高频高速信号传输。
Q：HDI 板的关键技术指标有哪些？如何衡量其性能等级？
A：衡量 HDI 板性能的核心指标包括 4 类，直接决定其应用场景与可靠性：
A：衡量 HDI 板性能的核心指标包括 4 类，直接决定其应用场景与可靠性：
| 指标类别 | 核心参数 | 典型 HDI 水平 | 传统 PCB 水平 | 影响意义 |
|---|---|---|---|---|
| 微孔参数 | 孔径 / 深径比 | 0.05-0.15mm/≤1:1 | 0.2-0.5mm/≤8:1 | 孔径越小、深径比越低，电镀越均匀，互连可靠性越高 |
| 线路精度 | 线宽 / 线距 | 0.03-0.075mm | 0.1-0.15mm | 线宽线距越窄，布线密度越高，支持更复杂的功能集成 |
| 对准精度 | 层间对位 | ±0.015-0.025mm | ±0.05mm | 精度越高，叠层误差越小，避免短路与开路风险 |
| 电气性能 | 阻抗控制 / 损耗 | 50/90/100Ω±2Ω；损耗≤0.02dB/GHz | 50/90Ω±10%；损耗≥0.05dB/GHz | 精准阻抗适配高速信号，低损耗提升传输效率 |
Q：HDI 板的核心优势体现在哪些方面？为何成为高端电子必备？
A：HDI 的核心优势围绕空间、性能、可靠性、集成四大维度，完美匹配高端电子需求：
A：HDI 的核心优势围绕空间、性能、可靠性、集成四大维度，完美匹配高端电子需求：
- 极致空间压缩：布线密度提升 3-5 倍，主板面积可缩小 40%，适配智能手机、可穿戴设备的轻薄化设计。例如旗舰手机通过任意层互连 HDI，将多摄模组、射频芯片等密集集成于方寸之间。
- 信号性能跃升：微盲孔缩短信号路径 40%，延迟降至 0.03ps/mm，同时减少串扰，5G 毫米波天线模组采用 HDI 基板后，信号损耗降低 20% 以上。高速信号（≥5GHz）通过精准阻抗控制，实现无失真传输。
- 高可靠性保障：埋孔设计缩短热传导路径，配合高导热材料（如 BT 树脂），芯片结温降低 10-15℃，满足车载电子、工业设备的高低温循环需求。微盲孔的电镀填孔率≥99%，避免空洞与热应力开裂。
- 系统集成升级：支持多芯片异构集成（CPU+GPU+NPU），类载板（SLP）技术可实现 3μm 线宽 / 线距，成为 AI 芯片、HBM 存储的关键载体，推动 Chiplet 等先进封装技术落地。
Q：HDI 板的分类标准是什么？不同类型如何划分？
A：HDI 板主要按结构复杂度（阶数）、孔型结构、应用场景三大维度划分，其中阶数是最核心的分类依据：
A：HDI 板主要按结构复杂度（阶数）、孔型结构、应用场景三大维度划分，其中阶数是最核心的分类依据：
- 按阶数划分（核心）：
- 一阶 HDI：结构为 1+N+1，单次激光钻孔，盲孔仅连接表层与相邻内层（如 L1-L2），工艺简单、成本低，适用于中低端手机、车载导航。
- 二阶 HDI：结构为 2+N+2，两次激光钻孔，支持叠孔（如 L1-L2+L2-L3）或错孔，布线密度提升 30% 以上，应用于高端手机、平板电脑。
- 三阶及以上：结构为 3+N+3，多次层压与钻孔，工艺极复杂，用于高端笔记本、车载雷达、医疗设备。
- 任意层互连（Any-Layer）：无芯板支撑，全层可通过微盲孔互连，是最高阶 HDI，应用于高端服务器、先进封装基板。
- 按孔型结构划分：分为微盲孔板、埋孔板、盘中孔（Via-in-Pad）板、叠孔板，盘中孔用于 BGA 高密度扇出，叠孔板提升空间利用率。
- 按应用场景划分：消费电子 HDI、汽车电子 HDI、工业 HDI、先进封装 HDI，不同类型对材料、可靠性要求差异显著。
HDI 板是电子技术微型化的核心载体，其微孔、积层、精细线路三大原理，支撑着从消费电子到先进封装的全场景应用。阶数与关键指标的分级，为不同产品提供了精准的技术选型依据，是高端电子产品不可或缺的核心组件。
