PCB顺序层压技术—高密度多层板构建

    随着电子设备功能持续升级，PCB 层数从传统 4-6 层向 12 层、20 层甚至更高阶演进，传统 “一次性层压” 工艺已无法满足高密度盲埋孔、精细布线的需求，** 顺序层压技术（Sequential Lamination，简称 SL）** 应运而生。作为 HDI 多层板制造的核心工艺，顺序层压通过 “分次压合、分步互连” 的创新思路，突破了传统层压的技术瓶颈，实现了复杂多层结构、高密度互连的精密构建，是高端 PCB 制造的关键核心技术。

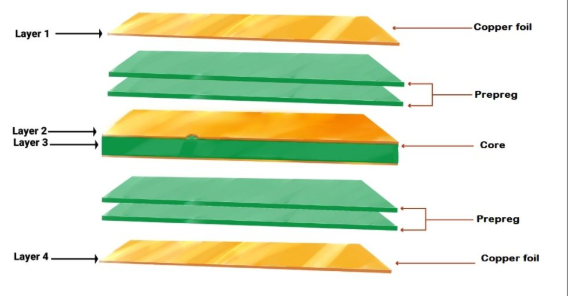

顺序层压技术的核心原理，是摒弃传统 “全层一次性压合” 模式，采用分步层压、分步钻孔、分步互连的策略，逐步构建多层 PCB 结构。具体而言，先将部分内层芯板压合成基础子板（Core），完成钻孔、电镀实现层间互连；再在子板基础上，叠加新的半固化片（Prepreg）与铜箔 / 内层芯板，进行第二次、第三次甚至多次层压；每次层压后均进行微孔加工与电镀，最终形成包含盲孔、埋孔、通孔的复杂多层结构。与传统工艺相比，顺序层压最大的优势是可灵活制作埋孔、任意阶盲孔，大幅提升布线密度，解决高密度多层板的互连难题。



传统一次性层压工艺，需将所有内层芯板、半固化片、铜箔一次性堆叠压合，仅能加工贯穿全板的通孔，层间互连受限，且层数越多、叠层越厚，钻孔精度、对位精度越难控制，易出现层偏、孔位偏差、分层等问题。而顺序层压通过 “化整为零” 的思路，每次仅压合部分层数，降低单次层压复杂度，提升对位精度（±5μm）与孔位精度；同时可在任意内层之间制作埋孔，在表层与内层之间制作盲孔，无需穿透全板，节省大量布线空间。以 8 层 HDI 板为例，采用顺序层压（4+4 结构），可在核心 4 层板间制作埋孔，外层 4 层与核心板间制作盲孔，布线密度比传统 8 层板提升 40% 以上，板厚降低 20%。



根据叠层结构与压合次数，顺序层压主要分为 ** 对称式（N+N）、非对称式（N+M）、高阶多阶（N+M+K）** 三大类型，适配不同层数、不同密度的 PCB 需求。



** 对称式顺序层压（N+N 结构）** 是最常用工艺，指以 N 层核心芯板为中心，在两侧对称叠加 N 层外层结构，最终形成 2N 层 PCB。例如 6 层板（3+3）、8 层板（4+4）：先制作 3 层 / 4 层核心子板，完成埋孔加工与互连；再在核心板两侧对称叠加半固化片与外层铜箔，进行第二次层压；最后加工外层盲孔，实现外层与核心板的互连。该工艺结构对称，层压后翘曲变形小、稳定性高，适合常规 HDI 板、智能手机主板等对平整度要求高的产品。



** 非对称式顺序层压（N+M 结构）** 灵活性最强，指 N 层核心板与 M 层（M≠N）外层结构压合，最终层数为 N+M。例如 12 层板（4+8）：核心 4 层板负责基础电路，外层 8 层集中在一侧，用于高密度布线。该工艺可根据布线密度需求，在元器件安装侧叠加更多层数，适配芯片封装基板、高端通信设备 —— 靠近芯片侧需超精细布线（多层），另一侧仅需常规布线（少层）。但非对称结构易导致层压应力不均，需严格控制材料匹配、压合参数，防止翘曲。



** 高阶多阶顺序层压（N+M+K 结构）** 针对 16 层以上超高层数 PCB，通过三次及以上层压，实现 2 阶、3 阶盲孔互连。例如 20 层板（6+8+6）：先制作 6 层核心板，再叠加 8 层中间层（第二次压合），最后叠加 6 层外层（第三次压合），形成 “核心 - 中间 - 外层” 的三级结构，每层间均通过盲孔互连。该工艺可实现超高密度布线，但工艺复杂、压合次数多、周期长、成本高，仅用于高端服务器、5G 核心网设备等超高端产品。



顺序层压的完整工艺流程，是精密叠层、高温高压压合、微孔互连、多次循环的系统化过程，核心步骤包括内层制作、核心板压合、微孔加工、外层叠层压合、整体导通、后处理六大环节。



第一步，内层芯板制作：根据设计，分别制作核心板内层、外层内层的线路图形，完成蚀刻、AOI 检测，确保线路精度达标。 第二步，核心板层压：将核心板内层芯板、半固化片按顺序堆叠，经棕化处理（增强铜与半固化片结合力）后，放入真空压机进行高温高压压合。压合参数是关键：温度控制在 170-180℃（半固化片固化温度），压力 25-35kg/cm²，真空度＜-0.09MPa，升温速率 1-2℃/min，保温时间 60-90 分钟，确保半固化片完全固化、层间无气泡、无分层。 第三步，核心板微孔互连：对压合后的核心板进行激光钻孔（盲孔 / 埋孔）、等离子清洗、化学沉铜、电镀铜，实现核心板内层间的电气导通。 第四步，外层叠层与二次压合：在核心板两侧 / 单侧叠加半固化片、外层芯板 / 铜箔，重复棕化、叠层、真空压合工艺，完成外层与核心板的结合。非对称结构需重点控制叠层对称性，防止翘曲。 第五步，外层微孔加工与整体导通：对压合后的多层板进行外层盲孔加工、电镀，实现外层与内层、核心板的整体互连。 第六步，后处理：完成外层线路蚀刻、阻焊、表面涂覆、外形加工，最终形成完整多层 PCB。



顺序层压技术的核心难点与质量控制，集中在层间对位、压合翘曲、微孔可靠性三大方面。层间对位精度是基础，每次层压需保证内层图形对位偏差≤±5μm，否则会导致线路短路、盲孔错位。行业采用 “销钉定位 + CCD 视觉对位” 系统，内层板制作专用定位孔，叠层时通过高精度销钉固定，压合前用 CCD 视觉校准，确保层间精准重合。压合翘曲是关键痛点，尤其非对称结构，因各层铜箔分布、材料厚度不均，易产生热应力变形。解决策略：一是设计对称叠层，平衡各层铜面积与材料特性；二是优化压合参数，采用缓慢升温、分段保温、缓慢冷却工艺，减少热应力；三是选用低膨胀系数（CTE）的半固化片与 FR-4 基材，匹配各层材料热膨胀特性。



微孔可靠性是顺序层压的核心保障，多次层压的高温高压环境，易导致微孔变形、孔壁开裂、电镀层剥离。质量控制要点：一是控制微孔厚径比≤3:1，避免厚径比过大导致电镀不均；二是优化孔壁处理工艺，确保孔壁清洁、粗糙度达标，增强与铜层结合力；三是层压前对微孔进行保护，采用专用填充材料，防止半固化片树脂流入孔内堵塞导通孔。



    当前，顺序层压技术已成为高端 HDI PCB 的标配工艺：智能手机 8-12 层主板采用对称式 4+4/6+6 顺序层压，实现轻薄化与高密度兼容；5G 基站 12-16 层板采用非对称式 6+8 结构，满足高频高速布线需求；半导体封装基板则通过高阶多阶顺序层压，实现 20 层以上超高层数、30μm 细线、25μm 微孔的精密集成。随着技术发展，顺序层压正朝着少阶化、高效化、超高层化方向发展 —— 新型低流胶半固化片可减少压合次数，AI 智能压合系统可自动优化参数，超高层数（30 层以上）顺序层压技术逐步成熟。
