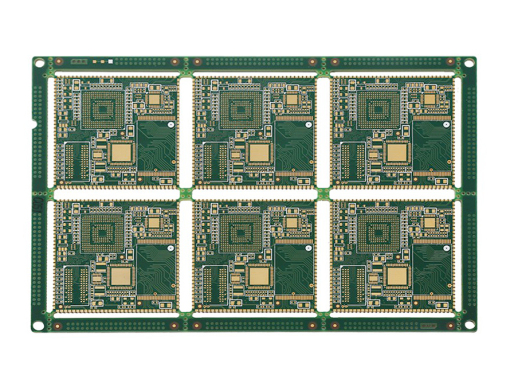

Q：材料是高速 PCB 的基础，核心参数有哪些？
A：高速材料四大核心参数：介电常数（Dk）、介质损耗（Df）、玻璃化温度（Tg）、热膨胀系数（CTE）。
A：高速材料四大核心参数：介电常数（Dk）、介质损耗（Df）、玻璃化温度（Tg）、热膨胀系数（CTE）。
- Dk：影响阻抗与信号速度，速度 v=c/√Dk。高速优选 Dk=3.0-3.8，稳定、波动小。
- Df：决定信号损耗，Df 越小损耗越低。＞10Gbps 必须 Df＜0.005，＞25Gbps＜0.003。
- Tg：材料软化温度，Tg≥170℃（工业级）、≥210℃（高可靠）。
- CTE：Z 轴 CTE＜30ppm/℃，减少过孔应力，避免热循环断裂。
Q：高速 PCB 材料分级与选型指南A：按速率分级选型：
- 中低速（＜5Gbps）
- 材料：FR-4（S1130、TU752），Dk≈4.2-4.5，Df≈0.012-0.02。
- 应用：普通工业板、低速服务器。
- 高速（5-10Gbps）
- 材料：Megtron 4、TU872、Isola Astra，Dk≈3.8-4.0，Df≈0.006-0.008。
- 应用：中端服务器、PCIe 4.0。
- 超高速（10-25Gbps）
- 材料：Megtron 6、M7、I-Tera MT40，Dk≈3.4-3.6，Df≈0.003-0.005。
- 应用：高端服务器、PCIe 5.0、100G 网口。
- 特高速（＞25Gbps）
- 材料：M8、M9、RO4350B，Df＜0.001，HVLP 铜箔。
- 应用：AI 服务器、400G 以太网、HBM。
Q：阻抗控制的核心原理与计算A：阻抗由线宽、介质厚度、Dk、铜厚决定。
- 微带线（表层）：Z0≈87/√(Dk+1.41)×ln(5.98h/(0.8w+t))。
- 带状线（内层）：Z0≈60/√Dk×ln (1.9 (h1+h2)/(w+0.8t))。
关键影响：
- 线宽↑→阻抗↓
- 介质厚度↑→阻抗↑
- Dk↑→阻抗↓
- 铜厚↑→阻抗↓
Q：高速 PCB 阻抗设计流程A：标准流程：
- 确定阻抗值：单端 50Ω，差分 85/90/100Ω（按接口）。
- 材料选型：确定 Dk、Df、铜厚。
- 叠层设计：分配信号层、地、电源，确定介质厚度。
- 阻抗计算：用 Polar、Si9000 计算线宽 / 线距。
- 工艺确认：与板厂确认线宽、厚度、公差。
- 仿真优化：全链路仿真，调整参数。
- 样板测试：TDR 测试阻抗，调整量产参数。
Q：阻抗偏差控制与量产保障A：高速阻抗公差 **±3%，超高速±2%**。
- 偏差来源：Dk 波动、介质厚度误差、线宽误差、铜厚偏差。
- 控制措施：
- 材料：选 Dk 稳定材料（波动 ±0.05）。
- 工艺：线宽控制 ±0.5μm，介质厚度 ±5μm。
- 测试：每板 TDR 测试，批量抽检。
Q：铜箔与介质的进阶选择A：铜箔：
- 标准：ED 铜（粗糙度 1-2μm）→ 高频损耗大。
- 高速：HVLP、RTF 铜（粗糙度 0.2-0.5μm）→ 损耗降低 40%。
- 超高速：镀银铜箔→ 损耗最低，成本高。
介质：
- 标准：玻纤布（FR-4）→ 玻纤效应，Dk 波动。
- 高速：扁平玻纤、无玻纤材料→ Dk 均匀，信号稳定。
- 特高速：碳氢、PTFE 材料→ 极低 Dk/Df，耐高温。
Q：混合材料设计（性能与成本平衡）A：高端板常用混合材料：
- 核心高速层：M8/M9 超低损耗。
- 普通信号层：M4/M6 中高速。
- 电源层：高 Tg FR-4。
兼顾性能与成本，性价比最优。材料与阻抗是高速 PCB 的性能基石。选对材料、精准控制阻抗、优化铜箔与介质，是实现高速信号稳定传输的前提。只有从源头打好基础，才能支撑服务器、显卡、芯片等高端产品的高速性能需求。
