IPC-4552B标准深度解析—ENIG化学镍金工艺的质量规范

来源:捷配链 时间: 2026/04/02 10:57:32 阅读: 16

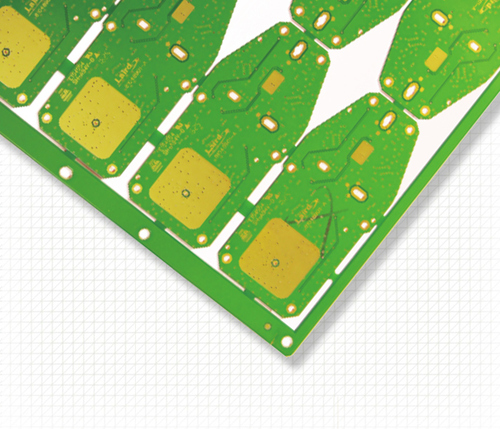

    在 PCB 主流表面处理工艺中,化学镀镍 / 浸金(ENIG,Electroless Nickel Immersion Gold)因兼具优良的可焊性、平整度、耐氧化性与导电性能,成为高端 PCB 产品的首选方案,广泛应用于 BGA、QFN 等细间距元器件焊接场景。作为规范 ENIG 工艺的核心标准,IPC-4552B《印制电路板化学镀镍 / 浸金镀覆性能规范》是全球 PCB 行业公认的质量管控依据,本文将深度解析该标准的核心内容、技术要求与行业应用价值。


一、ENIG 工艺原理与 IPC-4552B 标准背景

ENIG 工艺通过两步化学反应在 PCB 铜焊盘表面形成 "镍层 + 金层" 的复合保护层:
  1. 化学镀镍:利用次磷酸盐作为还原剂,在铜表面自催化沉积一层含磷量 7%-13% 的镍磷合金层。镍层作为阻挡层,防止铜扩散至表面,同时提供焊接所需的机械强度。
  2. 浸金:利用置换反应,镍层表面的镍原子被金离子取代,沉积一层薄而致密的金层。金层化学稳定性极高,可长期保护镍层不被氧化,同时具备优良的导电性能。

IPC-4552 标准首次发布于 2002 年,历经多次修订,最新版为 2021 年 4 月发布的 IPC-4552B(含中文版 IPC-4552B-CN)。该标准适用于所有采用 ENIG 工艺的 PCB 产品,覆盖化学药水供应商、PCB 制造商、电子组装厂(EMS)与设备制造商(OEM),明确了 ENIG 镀层的性能要求、测试方法与验收准则。


二、IPC-4552B 核心技术要求:厚度、结构与性能

1. 镀层厚度规范(核心指标)

IPC-4552B 对镍层与金层厚度的要求极为严格,这是保障 ENIG 工艺质量的基础:

  • 镍层厚度:标准范围为3.0μm - 6.0μm,推荐目标值为4.0μm - 5.0μm。镍层过薄,无法有效阻挡铜扩散,易导致焊点可靠性下降;镍层过厚,则会增加内应力,降低镀层韧性,且增加成本。
  • 金层厚度:标准范围为0.05μm - 0.23μm(50-230μ 微英寸),行业推荐控制在0.08μm - 0.12μm。金层的核心作用是保护镍层,并非焊接层 —— 金层过厚会导致 "金脆" 现象(金与锡形成脆性金属间化合物),降低焊点强度;金层过薄则无法完全覆盖镍层,易出现局部氧化。


2. 镀层结构与成分要求

  • 镍层磷含量:标准规定镍层磷含量应控制在7%-13%(质量百分比)。磷含量直接影响镍层的硬度、耐腐蚀性与可焊性:磷含量过低(<7%),镍层耐腐蚀性差,易出现 "黑盘"(镍腐蚀);磷含量过高(>13%),则镍层脆性增加,焊接时易开裂。
  • 金层纯度:金层纯度需≥99.9%,不含杂质(如铜、镍、钯等),确保镀层均匀、致密、无针孔。


3. 关键性能指标(IPC-4552B 强制要求)

  • 可焊性:必须通过 IPC-J-STD-003 标准的可焊性测试,包括润湿平衡法(润湿时间 < 0.5 秒,润湿力达标)与焊球法(焊球完全铺展,无缩锡、假焊)。经 ENIG 处理的 PCB 需满足至少 3 次回流焊后仍保持优良可焊性。
  • 附着力:镀层与铜基底结合牢固,通过胶带测试(3M 600 胶带,90° 剥离,无起皮、脱落)与热冲击测试(-55℃~125℃,100 循环,镀层无裂纹、脱落)。
  • 孔隙率:镍层孔隙率需通过热油测试(150℃机油浸泡 30 分钟)或硝酸蒸汽测试,无腐蚀斑点,确保镍层完全覆盖铜面。
  • 耐腐蚀性(镍腐蚀测试):针对 ENIG 工艺的核心缺陷 "黑盘"(镍层过度氧化导致焊盘发黑、脆裂),标准规定需通过硝酸蒸汽测试或硫代硫酸钠测试,镍层无明显腐蚀、无发黑现象。
  • 外观要求:依据 IPC-A-600 标准,ENIG 镀层表面应均匀、光滑、呈金黄色,无露铜、针孔、划痕、色差、起皮、污渍等缺陷。


三、ENIG 工艺的优势与 IPC 标准管控重点

1. ENIG 工艺的核心优势(符合 IPC-4552B 标准)

  • 表面平整度极高:金层厚度均匀,表面粗糙度低(Ra<0.1μm),完美适配 BGA、QFN、CSP 等细间距、微小元器件焊接,解决喷锡(HASL)表面不平整的问题。
  • 存储期限长:金层抗氧化性极强,符合 IPC 标准的 ENIG PCB 存储期可超过12 个月,远优于 OSP(3-6 个月)。
  • 兼容性强:支持无铅焊接(SAC305 等)、金线键合(金层 > 0.1μm 时),适用于高端电子组装与半导体封装场景。
  • 导电性能优良:金层接触电阻稳定,适合按键、开关、金手指等电接触部位。


2. IPC-4552B 标准的工艺管控重点

  • 镍槽管控:严格控制镍槽温度(85-90℃)、pH 值(4.5-5.5)、药水浓度(镍离子、次磷酸盐),避免镍层厚度不均、磷含量超标。
  • 金槽管控:控制金槽温度(75-85℃)、pH 值、金盐浓度,防止金层过厚或过薄,减少金脆风险。
  • 清洗管控:ENIG 工艺前后需严格清洗,避免铜离子、镍离子污染金槽,导致镀层杂质超标、附着力下降。
  • 厚度检测:采用 X 射线荧光测厚仪(XRF)逐点检测镍层与金层厚度,确保符合 IPC 标准范围。


四、ENIG 工艺的缺陷与 IPC 标准的质量防控

尽管 ENIG 工艺性能优异,但在生产与应用中仍存在典型缺陷,IPC-4552B 标准通过明确指标与测试方法,实现有效防控:

  1. 黑盘(镍腐蚀):最常见缺陷,因镍层磷含量过高、金层过薄或药水污染,导致镍层在焊接高温下氧化发黑,焊点脆裂。IPC 标准通过磷含量控制、金层厚度下限与镍腐蚀测试,杜绝该问题。
  2. 金脆:金层过厚(>0.23μm)时,焊接过程中金与锡形成 AuSn?脆性金属间化合物,导致焊点强度降低、易脱落。IPC 标准严格限定金层厚度上限,有效避免金脆。
  3. 镀层附着力差:因前处理不良(除油不净、微蚀过度),导致镍层与铜基底结合力不足,出现起皮、脱落。IPC 标准通过附着力测试与外观验收,确保镀层牢固。


五、IPC-4552B 标准的行业应用与实践

在高端 PCB 制造领域,ENIG 工艺是 IPC 标准应用最广泛的表面处理方案之一:
  • 消费电子:智能手机、平板电脑、笔记本电脑的主板与核心板,采用 ENIG 工艺保障细间距 BGA 焊接可靠性。
  • 通信设备:5G 基站、服务器、路由器的高频高速 PCB,ENIG 平整度与导电性满足信号传输要求。
  • 汽车电子:车载控制器、传感器 PCB,ENIG 耐温性与耐腐蚀性适应汽车复杂工况。
  • 医疗 / 航空:医疗监护设备、卫星导航设备,ENIG 符合 IPC 3 级标准,满足高可靠性要求。

IPC-4552B 标准是 ENIG 化学镍金工艺的 "质量圣经",以科学、严谨的技术指标与测试方法,规范了从工艺设计到质量验收的全流程管控。对于 PCB 制造商而言,遵循 IPC-4552B 标准是提升 ENIG 工艺质量、满足高端客户需求的基础;对于电子工程师而言,理解该标准是合理选择表面处理工艺、保障产品可靠性的关键。
