IPC-4556A标准解析—ENEPIG化学镍钯金工艺的高端规范
来源：捷配链
时间: 2026/04/02 11:01:23
阅读: 18
随着 5G、AI、半导体封装、高端医疗与汽车电子等领域的快速发展，PCB 产品对表面处理提出了 "高可靠、兼容键合、无缺陷、长寿命" 的更高要求。传统 ENIG 工艺的 "黑盘" 缺陷、OSP 的不耐多次焊接、浸银的硫化风险等问题，逐渐成为高端产品的性能瓶颈。在此背景下，化学镍 / 钯 / 浸金（ENEPIG）工艺应运而生，而规范这一高端技术的核心标准，正是 IPC-4556A《印制板化学镍 / 化学镀钯 / 浸金规范》
一、ENEPIG 工艺：ENIG 的升级迭代技术
1. 工艺原理与结构优势

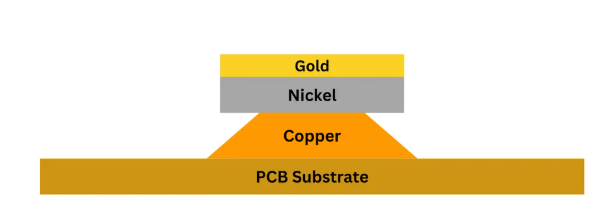

ENEPIG（Electroless Nickel Electroless Palladium Immersion Gold）是在 ENIG 工艺基础上升级的三层复合镀层工艺，结构为：铜基底→化学镀镍层→化学镀钯层→浸金层。
- 镍层：与 ENIG 一致，为含磷 7%-13% 的镍磷合金，厚度 3.0-6.0μm，提供机械强度与铜扩散阻挡。
- 钯层：新增的纯钯层（或钯磷合金），厚度 0.05-0.15μm，是 ENEPIG 工艺的核心。钯层化学稳定性极高，可完全阻隔镍层与金槽的接触，彻底杜绝 ENIG 的 "黑盘"（镍腐蚀）问题；同时降低金层厚度需求，减少金脆风险。
- 金层：薄而致密的浸金层，厚度 0.03-0.10μm，仅起防氧化保护作用。
2. IPC-4556A 标准背景
IPC-4556 标准首次发布于 2010 年，最新版为 2021 年修订的IPC-4556A（无中文版）IPC中国。该标准是全球首个也是唯一针对 ENEPIG 工艺的专项规范，适用于高端 PCB、IC 载板、半导体封装基板等对可靠性与键合性能要求极高的产品。标准明确了 ENEPIG 三层镀层的厚度、成分、附着力、可焊性、键合性能、耐腐蚀性等全维度指标与测试方法IPC中国。
二、IPC-4556A 核心技术要求：三层镀层的精准管控
1. 镀层厚度规范（核心指标）
IPC-4556A 对三层镀层的厚度范围有严格规定，精准平衡性能与成本：
- 镍层厚度：3.0μm - 6.0μm，推荐 4.0-5.0μm（与 ENIG 一致）。
- 钯层厚度：0.05μm - 0.15μm（50-150 微英寸），推荐 0.08-0.12μm。钯层过薄，无法完全阻隔镍层，仍存在黑盘风险；钯层过厚，成本大幅增加，且降低焊接韧性。
- 金层厚度：0.03μm - 0.10μm（30-100 微英寸），推荐 0.05-0.08μm。因钯层的保护，金层厚度可显著低于 ENIG（0.05-0.23μm），彻底避免金脆问题。
2. 镀层成分与结构要求
- 镍层：磷含量 7%-13%，均匀致密，无针孔、无夹杂。
- 钯层：纯度≥99.5%，无孔隙、无裂纹，完全覆盖镍层。
- 金层：纯度≥99.9%，均匀覆盖钯层，无露钯、无色差。
3. 关键性能指标（IPC-4556A 强制要求）
- 可焊性：符合 IPC-J-STD-003 最高等级，5 次回流焊后仍保持优良润湿性能（润湿时间 < 0.5 秒），兼容所有无铅焊料（SAC305、SAC0307 等）。
- 键合性能：同时支持金线键合（25μm 金线，拉力≥8g）与铝线键合（38μm 铝线，拉力≥5g），这是 ENEPIG 区别于 ENIG 的核心优势（ENIG 仅支持金线键合）。
- 耐腐蚀性：通过硝酸蒸汽、硫化氢、盐雾（5% NaCl，35℃，1000 小时）测试，三层镀层无腐蚀、无发黑、无起皮。
- 附着力：通过热冲击（-55℃~125℃，200 循环）、胶带测试、锡浴测试（260℃，10 秒），镀层无脱落、无裂纹。
- 可靠性：通过高温高湿（85℃/85% RH，1000 小时）、温度循环、机械振动测试，焊点与键合点无失效。
- 外观要求：依据 IPC-A-600 3 级标准，镀层表面均匀、呈淡金黄色，无任何露铜、露钯、针孔、划痕、色差、起皮等缺陷。
三、ENEPIG 工艺的核心优势：解决传统工艺痛点
对比传统表面处理工艺，符合 IPC-4556A 标准的 ENEPIG 具备五大不可替代的优势：
-
彻底杜绝黑盘缺陷钯层作为完美屏障，完全隔离镍层与金槽，从根本上消除 ENIG 工艺的镍腐蚀（黑盘）风险，焊点可靠性提升 50% 以上。
-
兼容金线与铝线键合钯层化学稳定性高，与铝线结合力优良，解决了 ENIG 仅支持金线键合的局限，适配半导体封装与高端混合组装（焊接 + 键合）场景。
-
无金脆风险金层厚度控制在 0.10μm 以下，远低于 ENIG 上限，焊接时不会形成脆性 AuSn?化合物，焊点韧性与强度显著提升。
-
超长存储与高耐候性三层镀层防护能力极强，符合 IPC 标准的 ENEPIG PCB 存储期可超过 18 个月，耐温、耐湿、耐化学腐蚀性能优于所有传统工艺。
-
高频高速性能优异镀层表面平整度极高（Ra<0.08μm），信号传输损耗低，适配 5G、毫米波雷达等高频高速场景。
四、ENEPIG 工艺的局限性与 IPC 标准管控重点
1. 核心局限性
- 成本高昂：钯金属价格昂贵，ENEPIG 工艺成本比 ENIG 高 30%-50%，是所有表面处理中成本最高的工艺之一。
- 工艺复杂：需控制镍、钯、金三个化学槽，参数管控精度要求极高（温度 ±1℃，pH±0.1），仅少数高端 PCB 厂具备稳定量产能力。
- 药水管控严格：钯槽易受铜、镍离子污染，需频繁过滤与再生，维护成本高。
2. IPC-4556A 标准的工艺管控重点
- 钯槽精准管控：严格控制钯槽温度（60-70℃）、pH 值（6.0-7.0）、钯离子浓度，确保钯层厚度均匀、无孔隙。
- 三层界面控制：镍→钯、钯→金界面需洁净无杂质，避免界面结合力不足导致分层。
- 厚度全检：采用 XRF 对镍、钯、金三层厚度逐点检测，确保 100% 符合 IPC 标准范围。
- 可靠性全测：高端产品需按 IPC 3 级标准，完成可焊性、键合、盐雾、热冲击等全项可靠性测试。
五、IPC-4556A 标准的高端应用场景
ENEPIG 工艺凭借卓越的可靠性与兼容性，成为高端电子领域的首选表面处理方案：
- 半导体封装基板：IC 载板、BGA 基板、CSP 基板，需同时满足芯片焊接与金线 / 铝线键合要求。
- 高端医疗电子：心脏起搏器、医疗监护仪、手术机器人控制器，符合 IPC 3 级零缺陷标准，保障生命安全。
- 航空航天与军工：卫星导航设备、雷达系统、导弹控制器，适应极端温度、振动、腐蚀环境。
- 5G 与高频通信：毫米波基站、卫星通信模块、高速服务器主板，满足高频信号传输与高可靠要求。
- 汽车高端电子：自动驾驶控制器、车载中央处理器、新能源汽车 BMS（电池管理系统），适应汽车复杂工况与长寿命要求。
六、ENEPIG 与 ENIG：IPC 标准下的核心差异
| 对比项目 | ENEPIG（IPC-4556A） | ENIG（IPC-4552B） |
|---|---|---|
| 镀层结构 | 镍→钯→金（三层） | 镍→金（二层） |
| 黑盘风险 | 完全杜绝 | 存在（需严格管控） |
| 键合兼容 | 金线 + 铝线 | 仅金线 |
| 金层厚度 | 0.03-0.10μm（无金脆） | 0.05-0.23μm（有金脆风险） |
| 回流焊次数 | 5 次以上 | 3 次左右 |
| 存储期限 | >18 个月 | >12 个月 |
| 成本水平 | 极高 | 高 |
| 适用等级 | IPC 3 级（高端） | IPC 2-3 级（中高端） |
