IEC标准体系下的焊接质量控制与缺陷排查基础
来源：捷配链
时间: 2026/04/02 11:25:52
阅读: 21
电子制造与电气安装领域，焊接是确保电路导通、机械连接稳固的核心工艺。然而，受材料、设备、工艺参数及环境等多重因素影响，焊接过程极易产生各类缺陷，直接威胁产品的电气性能、机械强度与长期可靠性。国际电工委员会（IEC）制定的一系列标准，为焊接缺陷的识别、检测与排查提供了全球统一的科学方法与判定准则，成为行业质量控制的核心依据。‘
一、焊接缺陷的本质与行业危害
焊接缺陷，指焊接接头在焊接过程中形成的，偏离设计与质量要求的不连续性、几何偏差或性能异常。从微观层面看，缺陷是焊料、母材金属间化合物（IMC）生长异常，或熔池凝固过程中气体、杂质残留的结果；从宏观层面看，缺陷表现为外观畸形、内部空洞、连接断裂等形态。
在电子行业，焊接缺陷的危害具有传导性与隐蔽性。外观缺陷如桥连、锡珠会直接引发短路，导致产品功能失效；隐性缺陷如虚焊、冷焊、内部裂纹，在初期可能不影响电气导通，但在温度循环、振动、湿热等服役环境下，会逐渐扩展为断裂，造成产品间歇性故障或彻底失效。据行业统计，电子设备的现场故障中，超 60% 源于焊接质量问题，其中多数缺陷可通过 IEC 标准规范的检测方法提前识别。因此，基于 IEC 标准建立系统化的缺陷排查体系，是保障产品可靠性的关键防线。
二、IEC 焊接相关核心标准体系框架
IEC 针对焊接质量控制的标准，主要集中在电子组装焊接、环境可靠性测试、材料与工艺验证三大领域，形成覆盖 “外观检测 — 内部分析 — 性能验证 — 可靠性考核” 的全流程标准体系，核心标准包括：
（一）基础焊接工艺与外观检测标准：IEC 61191 系列
IEC 61191 是电子焊接质量的核心基础标准，全称为《印制板及电子组件的焊接要求》，明确了各类焊接接头的质量等级、外观判定准则与工艺规范。其中，IEC 61191-3 针对通孔插装焊接、IEC 61191-4 针对表面贴装（SMT）焊接，详细规定了合格焊点的外观特征：焊料应均匀润湿母材与引脚，形成光滑、连续的 fillet（焊角），角度介于 30°-45°；无裂纹、针孔、桥连、拉尖、锡珠等缺陷；焊料覆盖面积不低于 95% 的关键焊接区域。该标准是目视检测、光学检测的核心依据，也是缺陷初步分类的判定基准。
（二）电子材料与组件测试标准：IEC 61189 系列
IEC 61189《电气材料、印制板及互连结构测试方法》，聚焦焊接相关的材料性能与组件质量验证。其中，IEC 61189-5-601 规范了焊点可焊性测试与耐焊接热测试方法，验证焊料与母材的润湿能力；IEC 61189-5-501 针对助焊剂残留的表面绝缘电阻（SIR）测试，评估焊接残留对长期绝缘性能的影响IEC Webstore；该系列标准还涵盖金属间化合物（IMC）层厚度检测、空洞率测试等内部缺陷分析方法，为隐性缺陷排查提供技术规范。
（三）环境可靠性测试标准：IEC 60068 系列
IEC 60068《环境测试》是焊接缺陷可靠性验证的核心标准，通过模拟极端环境加速缺陷暴露。其中，IEC 60068-2-20（Test Ta/Tb）针对带引线器件的可焊性与耐焊接热测试；IEC 60068-2-69、IEC 60068-2-83 通过润湿平衡法，定量测试 SMD 器件的可焊性；IEC 60068-2-30（温度循环）、IEC 60068-2-78（恒定湿热）、IEC 60068-2-6（振动）等测试方法，模拟产品实际服役环境，激发潜在焊接缺陷（如微裂纹、虚焊）转化为显性失效，实现缺陷的深度筛查。
三、基于 IEC 标准的焊接缺陷排查基础流程
IEC 标准倡导 “分层排查、由表及里、定性定量结合” 的缺陷排查逻辑，基础流程分为三步，适用于各类焊接缺陷的初步诊断：
第一步：外观目视检测（IEC 61191 基础规范）

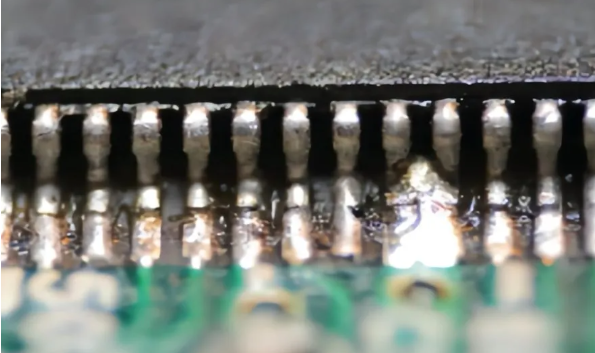

外观检测是最基础、最高效的初步筛查手段，遵循 IEC 61191 的目视检测要求：采用 10 倍以上放大镜或立体显微镜，在充足光照（≥500lux）下，逐点检查焊点外观。重点观察三大特征：一是润湿状态，焊料是否完全覆盖焊盘与引脚，有无未润湿、反润湿（焊料收缩成球状）现象；二是焊角形态，是否光滑连续、无拉尖、凹陷、焊瘤；三是异常杂质，有无锡珠、桥连、助焊剂残留、发黑氧化等。此步骤可快速识别 80% 以上的显性缺陷，是批量检测的首道关卡。
第二步：缺陷分类与初步成因分析
依据 IEC 61191 与 GB/T 6417.1（等同采用 IEC 相关标准）的缺陷分类体系，将目视发现的缺陷归为六大类：
- 孔穴类缺陷：气孔、针孔、空洞；
- 固体夹杂类缺陷：夹渣、助焊剂残留；
- 连接不良类缺陷：虚焊、冷焊、未焊透、未熔合；
- 形状不良类缺陷：焊瘤、咬边、拉尖、焊料过多 / 过少；
- 短路类缺陷：桥连、锡珠；
- 裂纹类缺陷：微裂纹、宏观裂纹。
分类后结合工艺参数初步分析成因：如气孔多源于焊材受潮、母材污染；桥连多因焊料过量、焊接温度过高；虚焊多与可焊性差、助焊剂失效相关，为后续精准检测指明方向。
第三步：基础电气性能验证
对外观疑似缺陷的焊点，依据 IEC 61189 的电气测试规范，进行通断测试与低电阻测试。使用四线制电阻测试仪，测量焊点接触电阻，合格焊点电阻应低于 1mΩ 且稳定；通断测试验证电路导通性，排除虚焊、漏焊导致的开路隐患。此步骤可快速确认外观缺陷是否影响电气功能，区分 “外观瑕疵” 与 “功能性缺陷”。
四、IEC 标准排查的核心原则：预防为主、防治结合
IEC 标准体系的核心价值，不仅在于缺陷的 “排查”，更在于 “预防”。标准中明确规定了焊接前的材料验证（如焊料成分、母材可焊性）、工艺参数管控（如温度、时间、助焊剂用量）、环境控制（如湿度、洁净度）等要求。例如，IEC 61189 要求焊接前对元器件进行可焊性预处理，避免因氧化导致的润湿不良；IEC 60068 要求对焊接设备进行定期校准，确保温度、压力参数稳定。
在实际操作中，遵循 IEC 原则需做到：一是标准化作业，严格按照标准设定工艺参数、执行检测流程，避免人为误差；二是全流程管控，从原材料入库、焊接过程到成品检测，建立覆盖全环节的质量节点；三是数据化记录，记录每批次检测结果、缺陷类型与数量，通过数据分析优化工艺，从源头减少缺陷产生。
IEC 焊接相关标准是全球行业公认的质量准则，其构建的 “基础检测 — 深度分析 — 可靠性验证” 体系，为焊接缺陷排查提供了科学、规范的方法论。掌握 IEC 标准框架与基础排查流程，是精准识别、分析焊接缺陷的前提。后续文章将基于此基础，针对气孔、虚焊、桥连、裂纹、空洞五大常见缺陷，结合 IEC 具体测试方法，深入讲解专项排查技术、判定标准与整改措施，助力实现焊接质量的精准管控。
