PCB翘曲成因：内应力失衡的全链条解析
来源：捷配链
时间: 2026/04/07 09:21:45
阅读: 16

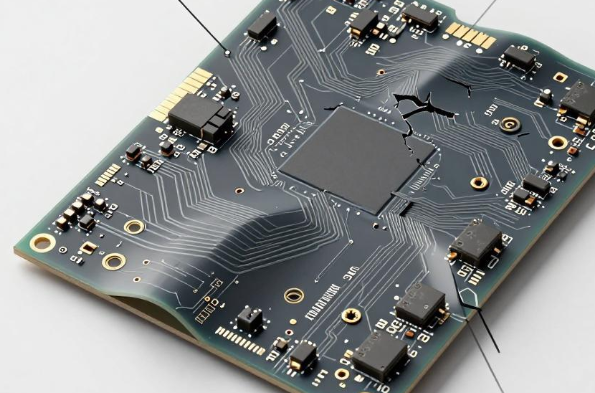

PCB 翘曲并非偶然现象，而是材料、设计、工艺、环境等多因素叠加导致的内应力失衡结果。作为 PCB 行业的共性难题，翘曲贯穿覆铜板下料、层压、蚀刻、表面处理到 SMT 组装的全流程，任何环节管控不当，都会引发不同程度的板面变形。
一、材料特性差异：翘曲产生的先天根源
PCB 由铜箔、环氧树脂、玻璃纤维布等异质材料复合而成，各材料物理性能的天然差异，是翘曲的根本诱因。
1. 热膨胀系数（CTE）不匹配
- 铜箔与基材的 CTE 差距：铜箔 CTE 约 17×10^-6/℃，普通 FR-4 基材在 Tg 点以下 X/Y 向 CTE 为 13~15×10^-6/℃，Z 向高达 50~70×10^-6/℃；Tg 点以上 Z 向 CTE 骤升至 250~350×10^-6/℃。高温下（如回流焊 245℃），基材膨胀远大于铜箔，冷却后收缩不均，形成残余应力，引发翘曲。
- 材料经纬向差异：玻璃纤维布经向（卷绕方向）与纬向 CTE 不同（经向更稳定），若叠层时经纬方向混乱，会导致各向收缩不均，加剧扭曲变形。
2. 玻璃化转变温度（Tg）影响
Tg 是基材从玻璃态转为高弹态的临界温度。低 Tg 板材（Tg＜130℃）在回流焊高温下软化，刚性骤降，易在重力与应力作用下发生不可逆变形；高 Tg 板材（Tg≥170℃）高温稳定性好，内应力残留少，翘曲风险显著降低。
3. 基材吸湿性
FR-4 等环氧基材具有吸湿性，潮湿环境下吸收水分后体积膨胀。高温组装时，水分急剧汽化产生 "爆米花效应"，破坏内部结构，同时吸湿会降低基材 Tg，加剧热变形。厚板、高多层板因吸湿量更大，翘曲问题更突出。
二、设计不对称：翘曲的核心人为诱因
设计阶段的结构失衡，是 PCB 翘曲的最主要可控因素，约 60% 的翘曲问题源于设计缺陷。
1. 叠层结构不对称（多层板核心问题）
多层板叠层需以中心层为轴完全对称，包括芯板厚度、半固化片（PP）层数与厚度、铜箔厚度、铜箔分布。若上下层不对称，例如表层铜厚 1oz、内层 2oz，或一侧基材厚 0.8mm、另一侧 0.6mm，层压冷却后收缩量差异会导致明显翘曲。典型案例：4 层板采用 1-1-2-1 铜厚分布（非对称），翘曲度易超 1.0%；改为对称 1-2-2-1 分布，翘曲可控制在 0.5% 以内。
2. 铜层分布严重失衡
- 大面积铜面与稀疏线路并存：电源层、地层的实心大铜面与信号层的稀疏线路，热收缩率差异巨大。冷却时，大铜面收缩小，稀疏线路区收缩大，导致 PCB 向铜面密集侧弯曲。
- 局部无铜区过大：板面空白区域未铺铜，与铜箔密集区应力不均，易形成局部弓形翘曲。
- 层间铜面积差超标：相邻层总铜面积差超过 20%，会破坏整体应力平衡。
3. 板形与布局缺陷
- 长宽比过大：细长条 PCB（长宽比＞5:1）自身刚性差，易沿长边方向弯曲；
- 元件布局失衡：BGA、散热器、连接器等重型元件集中在单侧，高温下因自重导致单侧下垂；
- 拼板设计不当：纯 V-Cut 拼板会破坏板边结构，V-Cut 深度超板厚 1/3 时，分板应力易引发翘曲；拼板间距不均、支撑点缺失，也会加重变形。
三、层压工艺失控：翘曲的主要制程诱因
层压是多层 PCB 制造的核心工序，也是内应力产生的关键环节，工艺参数不当会导致不可逆翘曲。
1. 升温与冷却速率失控
- 升温过快：层压时升温速率＞3℃/min，树脂流动不均，局部固化不完全，内应力急剧积聚；
- 冷却过急：层压后冷却速率＞5℃/min，板材内外温差大，应力来不及释放，形成 "冷缩应力"，导致板件回弹翘曲。
2. 压力与保温管控不当
- 压力不均：压机台面平整度差、缓冲垫老化，导致板面压力偏差＞5%，树脂分布不均，层间粘结力失衡；
- 保温时间不足：170℃保温＜60 分钟，树脂固化不充分，交联密度低，后期易释放应力变形。
3. 叠层操作不规范
半固化片经纬方向混淆、芯板与 PP 型号混用、叠层时粉尘异物混入，都会破坏层间均匀性，引发局部翘曲。
四、后制程应力累积：翘曲的叠加诱因
层压后的蚀刻、表面处理、机械加工等工序，会持续产生附加应力，加重翘曲。
1. 蚀刻与电镀影响
- 蚀刻不均：蚀刻液浓度、温度波动，导致铜层去除速率不一，破坏原有的铜分布平衡；
- 电镀应力：电镀时电流分布不均、镀层厚度偏差大，会引入新的内应力，薄板尤为明显。
2. 表面处理热冲击
热风整平（喷锡）、阻焊烘烤、沉金等工序均涉及高温（150~260℃）。若温度波动大、单面受热、急冷急热，会产生热应力，导致二次变形。例如喷锡后直接水冷，热冲击会使翘曲度增加 0.2%~0.4%。
3. 机械加工应力
钻孔、铣边、V-Cut、分板等机械操作，会破坏板材内部应力平衡。V-Cut 深度超标、分板时用力不均，会导致板边应力集中，引发边缘翘曲。
五、存储与使用不当：翘曲的外部诱因
- 存储环境失控：温湿度超标（＞30℃、RH＞60%）、板材堆叠过高，会导致吸湿变形与机械挤压变形；
- SMT 组装热应力：回流焊升温斜率＞4℃/s、峰值温度＞255℃、冷却过快，会使 PCB 在高温下再次变形；薄板、大尺寸板无载具支撑，中间易下垂弯曲；
- 返工影响：多次返工（＞2 次）会反复热冲击 PCB，导致内应力累积，翘曲度持续恶化。
PCB 翘曲是 "先天材料差异 + 人为设计缺陷 + 制程管控不当 + 外部环境影响" 的综合结果，核心是内应力失衡与热胀冷缩不匹配。只有精准识别各环节成因，才能制定针对性防控方案。
