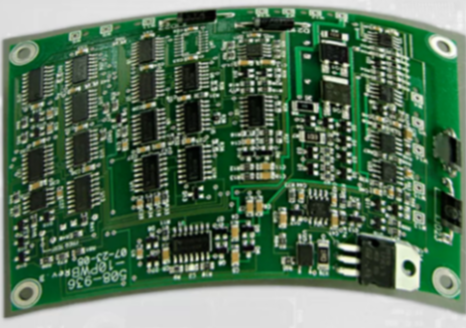

PCB翘曲从存储、组装到品质保障的闭环方案

一、PCB 存储与运输：防止环境与机械变形的防护措施

1. 存储环境规范

• 温湿度控制：专用 PCB 仓库，温度 20~25℃，相对湿度 40%~60%，禁止超过 30℃、RH＞60% 的潮湿环境；潮湿会导致板材吸湿膨胀，高温会加速内应力释放，引发变形；
• 环境稳定性：避免阳光直射、空调直吹、靠近热源（如烤箱、空压机），防止局部受热不均；
• 存储时效：PCB 成品存储周期≤3 个月，优先遵循 "先进先出" 原则；长期存储（＞3 个月）需密封真空包装，内置干燥剂。

2. 存储与堆叠方式

• 水平放置原则：PCB 必须水平堆叠，禁止竖直存放、斜靠堆放，防止重力导致的弯曲变形；
• 堆叠高度管控：
  • 常规板（1.2~1.6mm）：堆叠高度≤30cm，每层间用无硫纸隔开；
  • 薄板（＜1.0mm）：堆叠高度≤15cm，采用专用托盘，每层加泡沫垫防护；
  • 大尺寸板（＞300mm）：单层放置或少量堆叠，避免中间下垂；

• 存放载体：使用平整、刚性强的托盘或货架，禁止放置在凹凸不平的台面上。

3. 运输防护

• 包装规范：出货采用真空包装（真空度 - 0.8MPa），内置干燥剂与湿度指示卡，外层加纸箱与缓冲泡沫；
• 运输要求：避免剧烈振动、挤压、淋雨；运输工具温度控制在 15~30℃，禁止露天运输。

二、SMT 组装：高温环节的翘曲防控核心工艺

1. 回流焊温度曲线优化（核心）

• 升温斜率：≤3℃/s（无铅工艺），避免升温过快导致 PCB 内外温差大；
• 预热区：温度 150~180℃，时间 60~90 秒，让 PCB 均匀受热，释放部分应力；
• 回流区：峰值温度 235~245℃（无铅），液相线以上时间（TAL）40~60 秒，禁止超温（＞255℃）；
• 冷却斜率：≤4℃/s，采用分段冷却，降至 100℃以下再出炉，避免急冷。

2. 载具与支撑管控

• 薄板 / 大尺寸板专用载具：厚度＜1.0mm、尺寸＞200mm 的 PCB，必须使用耐高温合成石载具支撑，防止回流焊时中间下垂弯曲；
• 载具设计：载具镂空区域与 PCB 元件避让，支撑点均匀分布，保证 PCB 受热时平整；
• 双面组装管控：先组装元件少、重量轻的一面，再组装另一面；两面回流焊间隔≥2 小时，让应力充分释放。

3. 组装过程附加防控

• 拆封后及时使用：真空包装 PCB 拆封后，2 小时内完成 SMT；若受潮（湿度指示卡变粉），需 125℃×4 小时烘烤除湿后再组装；
• 返工管控：PCB 返工次数≤2 次，每次返工前检查翘曲度，超差禁止返工；
• 波峰焊防护：波峰焊温度控制在 260±5℃，传输速度平稳，薄板使用载具，避免局部过热。

三、全流程翘曲品质检测：标准落地的保障体系

1. 分阶段检测节点

• 生产过程检测：
  1. 层压后：抽检翘曲度，管控内应力；
  2. 表面处理后：全检或批量抽检，确认无二次变形；
  3. 成品出货前：100% 检测（高端产品）或批量抽检（常规产品）；

• 组装前检测：SMT 车间来料抽检，确认翘曲度符合标准（≤0.75%），超差退回处理；
• 组装后检测：回流焊后抽检，确认无组装变形，尤其 BGA 区域。

2. 检测方法与精度要求

• 常规抽检：采用大理石平台 + 塞尺 / 高度规，精度 0.01mm，按 IPC 三点支撑法检测；
• 高端产品全检：采用 3D 激光平面度扫描仪，自动检测弓曲、扭曲度，生成检测报告，精度 ±0.01mm；
• 记录追溯：每批次检测数据存档，记录翘曲度值、检测时间、操作人员，便于失效追溯。

四、翘曲失效分析与改进：闭环优化的核心手段

1. 失效分析流程

1. 外观与形态判断：区分弓曲 / 扭曲，确定变形方向、区域；
2. 设计复核：检查叠层对称性、铜分布、板形布局是否符合规范；
3. 工艺追溯：调取生产参数（层压温度曲线、烘板记录、表面处理参数），排查制程异常；
4. 材料验证：检测板材 Tg、CTE、吸水率，确认是否符合选型要求；
5. 环境 / 组装核查：确认存储、运输、回流焊环节是否规范。

2. 常见失效与改进对策

• 设计类失效：非对称叠层→优化为完全对称结构；铜分布不均→添加平衡铜 / 网格铜；
• 制程类失效：层压升温过快→调整升温速率至 1~2℃/min；冷却过急→降低冷却斜率；
• 存储 / 组装类失效：受潮→规范真空包装与烘烤；回流焊超温→优化温度曲线。

五、全周期翘曲管控体系构建

1. 标准统一：设计、生产、品质、组装部门统一 IPC 标准与企业内控标准，明确各环节管控要求；
2. 责任划分：设计部门负责源头优化，生产部门负责制程管控，仓储 / 采购负责存储运输，SMT 部门负责组装防护，品质部门负责检测监督；
3. 持续改进：定期统计翘曲不良率，分析失效原因，更新管控规范，提升整体控制水平；
4. 培训赋能：对相关人员进行标准、工艺、检测培训，确保规范落地执行。
