HDI板的材料体系、电气性能与高速信号设计
来源：捷配链
时间: 2026/04/10 09:17:07
阅读: 12

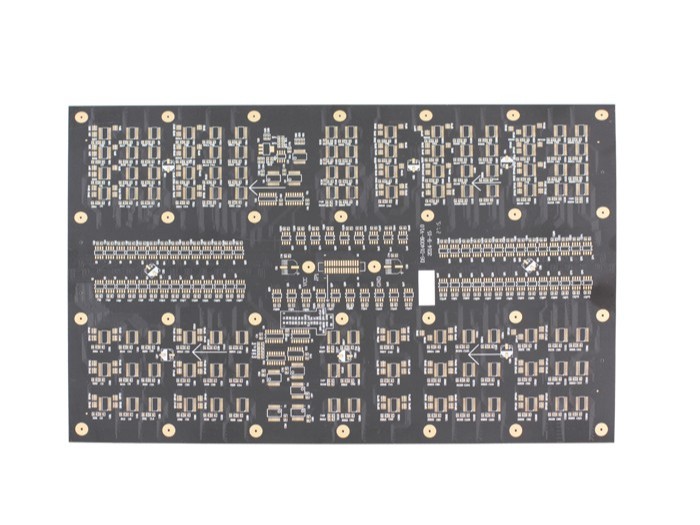

Q：HDI 板常用哪些材料？为什么不能直接使用普通 FR?4？
A：HDI 板因多次压合、激光钻孔、精细线路、高温可靠性等要求，对基材比传统 PCB 严苛得多，普通 FR?4 难以满足。
A：HDI 板因多次压合、激光钻孔、精细线路、高温可靠性等要求，对基材比传统 PCB 严苛得多，普通 FR?4 难以满足。
主流材料体系：
-
标准 FR?4（中低端 HDI）中 Tg（130?150℃），适合一阶 HDI、消费电子，成本低，但耐热性与尺寸稳定性一般，不适合多次压合。
-
高 Tg FR?4（中端 HDI）Tg≥170℃，热膨胀系数（CTE）更低，耐热冲击更强，适合二阶 HDI、汽车电子、工控设备，可承受 2?3 次高温压合。
-
超薄积层树脂膜（Build?up Film）厚度 20?80μm，流动性好、平整度高，专门用于积层结构，激光钻孔适应性强，是高阶 HDI 必备。
-
高频高速材料（高端 HDI）如 PTFE、PPO、碳氢化合物、Low?Dk/Dk 材料，Dk≤3.5，Df≤0.005，用于 5G、毫米波、高速服务器，降低信号损耗。
-
BT 树脂基板（封装载板级）热稳定性、尺寸稳定性极佳，用于类载板 SLP、FC?BGA 基板，支持 Chiplet 与先进封装。
选材核心逻辑：
- 阶数越高 → 耐热性、尺寸稳定性要求越高；
- 频率越高 → 越倾向 Low?Dk/Df 低损耗材料；
- 可靠性越高 → 越高 Tg、越低 CTE。
Q：HDI 板在电气性能上比传统 PCB 强在哪里？
A：HDI 的结构与材料优势，使其电气性能全面领先：
A：HDI 的结构与材料优势，使其电气性能全面领先：
-
寄生参数显著降低微盲孔缩短电流路径，孔电感从 nH 级降至 0.1nH 级，寄生电容减少 50% 以上，信号更干净。
-
阻抗控制更精准积层介质更薄、线路更细，阻抗公差可控制在 ±2% 以内，传统 PCB 通常 ±5%?±10%，更适合高速串行信号。
-
串扰与噪声更低线间距更小但耦合距离短，配合密集接地过孔，串扰抑制能力提升，适合多组高速差分线并行。
-
电源完整性更好短过孔、大铜皮、密集地孔，使电源回路电感更低，压降更小，芯片供电更稳定，噪声更低。
-
高频损耗更小Low?Dk 材料 + 精细线路 + 短孔设计，使 5G、毫米波信号传输损耗降低 30%?60%，提升传输距离与速率。
Q：高速信号设计中，HDI 有哪些关键设计规则？
A：针对 5G、DDR、PCIE、USB4 等高速信号，HDI 设计必须遵循严格规则：
A：针对 5G、DDR、PCIE、USB4 等高速信号，HDI 设计必须遵循严格规则：
-
微孔优先，尽量不用通孔盲孔替代通孔，缩短信号过孔残桩，减少阻抗突变。
-
控制过孔残桩（Stub）使用背钻或盲孔，使残桩≤0.1mm，避免信号反射、振铃。
-
差分线严格等长、等距、对称误差≤5mil，阻抗控制 90?100Ω，保证差分信号同步。
-
参考平面完整，避免跨分割HDI 薄介质可实现密集布线，但高速线严禁跨地分割，否则会引发辐射与串扰。
-
密集接地过孔屏蔽每对差分线旁设置 1?2 对接地过孔，形成类同轴结构，降低对外辐射。
-
盘中孔与短引线BGA 扇出使用 Via?in?Pad，减少引线长度，降低阻抗不连续点。
Q：HDI 如何提升电源完整性（PI）？
A：HDI 在电源设计上优势明显：
A：HDI 在电源设计上优势明显：
- 短、粗、直的电源路径，降低阻抗与压降；
- 多微孔并联，提升大电流传输能力；
- 薄介质使电源与地平面耦合更强，去耦效果更好；
- 芯片下方密集埋孔，缩短电源到芯片的距离。
尤其在多核处理器、FPGA、AI 芯片上，HDI 可显著降低电源噪声，提升系统稳定性。
Q：HDI 的散热性能为何优于传统 PCB？
A：
A：
- 微盲孔为实心铜柱，导热远优于空心通孔；
- 积层层数多、介质薄，热量可快速传导至内层平面；
- 可设计密集散热过孔阵列，快速导出芯片热量；
- 高导热材料进一步提升散热效率。
在手机、汽车功放、功率模块中，HDI 可使芯片工作温度降低 10?20℃。
