射频PCB设计原理与关键技术规范

来源:捷配链 时间: 2026/04/10 09:27:54 阅读: 14
    射频(RF)PCB 是通讯系统的 “心脏”,负责处理无线信号的发射与接收,覆盖蓝牙、Wi-Fi、5G、北斗导航等场景。与普通高速 PCB 相比,射频 PCB 频率更高(300MHz-300GHz)、对损耗与干扰更敏感,设计逻辑完全不同 —— 每一段走线、每一个过孔、每一处接地,都直接影响射频性能,堪称 “毫米级的精密艺术”。

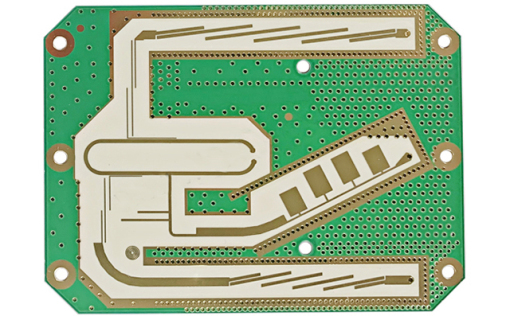

一、射频 PCB 的核心特性与设计难点
  1. 极致的低损耗要求

    射频信号能量衰减直接导致通讯距离缩短、灵敏度下降。损耗分两类:导体损耗(趋肤效应、铜箔粗糙度)与介质损耗(材料 Df)。例如 2.4GHz Wi-Fi 信号,用普通 FR-4 每米损耗 0.8dB,而用 PTFE 基材可降至 0.05dB,传输距离提升 15 倍。因此,射频 PCB 必须选用低 Dk、低 Df 的高频专用材料。
  2. 严格的阻抗与匹配

    射频系统标准阻抗为 50Ω(部分 75Ω),从芯片端口到天线,整个路径阻抗必须连续,回波损耗≤-20dB(反射能量<1%)。任何失配都会导致信号反射、功率驻波比(VSWR)升高,轻则效率下降,重则烧毁功率放大器(PA)。
  3. 电磁兼容(EMC)的严峻考验

    射频电路既是强辐射源(如 PA 输出功率达数 W),又是高敏感单元(如 LNA 接收灵敏度达 - 100dBm)。发射信号易耦合到接收通道,导致自激、灵敏度恶化;数字电路的高频谐波也会干扰射频信号,引发噪声、误码。


二、射频 PCB 材料选型:性能与成本的平衡
材料是射频 PCB 的基础,核心参数为介电常数 Dk、损耗因子 Df、热稳定性 CTE
  1. 主流材料分级
  • 低成本消费级(<6GHz,蓝牙 / Wi-Fi):低损耗 FR-4(Isola IS680、生益 S1150),Dk=4.2-4.5,Df=0.008-0.01,成本适中,加工性好;
  • 工业级(6-18GHz,5G Sub-6G、基站):碳氢化合物陶瓷基材(罗杰斯 RO4350B、RO4835),Dk=3.48±0.05,Df=0.0037,稳定性强,性价比高;
  • 高端毫米波级(>18GHz,雷达、卫星):PTFE 基材(罗杰斯 RT5880、RO3003),Dk=2.2-3.0,Df<0.002,超低损耗,适合 24GHz、77GHz 频段。

  1. 选型关键原则

    Dk 稳定性优先于绝对值 —— 温度(-40℃~85℃)与频率变化时,Dk 波动≤±0.05,避免阻抗漂移;CTE 与铜箔匹配(X/Y 轴≤15ppm/℃),防止冷热循环导致 PCB 翘曲、焊点开裂。


三、射频 PCB 布局布线黄金法则
  1. 分区隔离:布局第一准则

    按信号流向与功能,将 PCB 划分为发射区(PA)、接收区(LNA / 滤波器)、数字区、电源区。核心规则:
  • 发射与接收模块间距≥10mm,中间加接地屏蔽墙,阻断耦合;
  • 射频敏感信号(LNA 输入、本振 LO)远离数字时钟、高速数据线、DC-DC 转换器,间距≥5mm;
  • 射频区域保持独立完整地平面,禁止数字信号穿越。

  1. 射频走线:短、直、粗、连续
  • 路径最短化:射频信号路径(天线→开关→滤波器→PA/LNA→芯片)总长度≤20mm,减少损耗与干扰;
  • 线宽标准化:按 50Ω 计算线宽,高频时适当加粗(≥8mil),降低趋肤效应损耗;
  • 禁止跨层:射频走线尽量同层,避免过孔;必须打孔时,采用 “短粗孔 + 多接地过孔”,孔径≤0.3mm,焊盘最小化;
  • 拐角优化:禁用直角,用 45° 或圆弧(半径≥3 倍线宽),减少反射。


四、接地设计:射频 PCB 的 “隐形基石”
接地不良是射频设计失败的主因,核心是低阻抗、完整、单点连接

  1. 完整地平面

    射频层下方必须是连续、无分割的接地层,为信号提供低阻抗回流路径,抑制辐射。地平面禁止出现狭长缝隙,否则会形成 “缝隙天线”,引发辐射泄漏。
  2. 接地过孔应用

  • 射频走线两侧每隔 3-5mm 加接地过孔,形成 “微带屏蔽”,减少串扰;
  • 滤波器、PA、LNA 等元件的接地引脚,用多个过孔(≥2 个)并联接地,降低接地阻抗;
  • 过孔间距≤λ/20(高频时),避免电磁波从间隙泄漏。

  1. 地分割与共地

    射频地、数字地、电源地独立分割,仅在电源入口处通过 0Ω 电阻或磁珠单点连接,阻断数字噪声串入射频回路。

五、关键元件与接口设计
  1. 射频元件布局

    贴片电容、电感、滤波器等匹配元件,靠近芯片引脚或射频端口放置,减少走线寄生参数;大功率 PA 下方加散热过孔阵列,连接底层金属散热层,控制温升。
  2. 射频连接器(SMA/IPX)

    连接器焊盘严格按 50Ω 设计,引脚短粗,周围加环形接地过孔,确保外部连接阻抗连续。

    射频 PCB 设计是 “细节决定成败” 的系统工程,从材料、布局、走线到接地、匹配,每一步都需遵循电磁理论与高频规则。核心是低损耗、稳阻抗、强隔离、优接地,只有精准把控每个细节,才能实现射频信号的高效传输与接收,保障通讯设备的高性能与稳定性。
