飞针测试机的电容法（Capacitive Method）开短路测试：原理、优势与应用实践

在高速PCB设计与制造领域，电性测试是确保产品良率的核心环节。传统电阻法虽能精准定位开短路，但面对高密度、多层板时存在测试效率低、漏测风险高等问题。飞针测试机通过引入电容法（Capacitive Method），以非接触式测量导电图形面积变化为核心，实现了开短路测试的效率与可靠性双重突破。本文将从原理机制、技术优势及典型应用场景三方面，系统解析电容法在飞针测试中的创新价值。

一、电容法开短路测试的物理基础

电容法的核心原理基于平行板电容器模型：当导电图形与参考平面（如测试台面）形成电容时，其容量 C=dεA（其中 ε 为介电常数，A 为导电图形面积，d 为极板间距）。在PCB测试中，导电图形面积的变化直接反映线路的连通性：

开路检测：若线路存在断路，导电图形面积 A 减小，导致电容值 C 下降。例如，某HDI板测试中，正常网络电容值为500fF，而断路网络因面积减少30%，电容值降至350fF，触发开路报警。

短路检测：若两线路短路，导电图形面积 A 叠加，电容值 C 异常增大。例如，某4层板测试中，独立网络电容值应为200fF，短路后因面积合并，电容值升至400fF，判定为短路故障。

二、电容法相较于电阻法的技术优势

1. 测试效率的指数级提升

电阻法需对每对网络进行阻抗测量，测试次数随网络数 N 呈平方增长（N2/2）。以1000个网络的PCB为例，电阻法需执行约50万次测试，而电容法仅需测量每个网络的电容值（N 次），测试时间从数小时缩短至分钟级。某电子制造企业实际应用数据显示，电容法使单板测试时间从20分钟降至1分钟，效率提升20倍。

2. 漏测风险的显著降低

电阻法依赖探针与焊盘的物理接触，易因探针磨损、焊盘氧化导致接触不良，引发漏测。电容法通过非接触式测量导电图形面积，避免了接触电阻的影响，尤其适用于以下场景：

微小焊盘测试：对于0.3mm间距的BGA焊盘，电阻法因探针尺寸限制难以精准接触，而电容法通过测量整个网络电容值，可间接判断连通性。

多层板内层短路检测：电阻法需双面探针接触才能检测内层短路，而电容法通过测量外层导电图形面积变化，即可推断内层短路（如某6层板测试中，外层电容值异常增大30%，定位内层短路位置）。

3. 盲孔断路的高效定位

在HDI板制造中，盲孔断路是导致产品报废的主要缺陷之一。电阻法需对每个盲孔进行切片分析，耗时且成本高昂；电容法通过测量盲孔端点电容值，可快速筛选异常点：

正常盲孔：电容值在几百至几千fF范围；

三、电容法在飞针测试中的工程实现

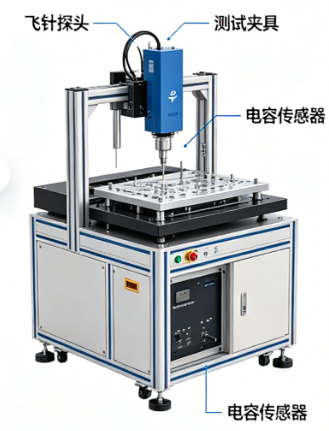

1. 测试流程优化

电容法测试流程分为三步：

首件板学习：测量全板所有网络的电容值，建立基准数据库；

批量测试：对比实测电容值与基准值，判断开短路；

2. 关键技术参数控制

探针定位精度：需达到±5μm，以确保测量点与导电图形中心对齐；

电容测量分辨率：需小于0.1fF，以检测微小面积变化；

参考平面稳定性：测试台面需采用低介电常数材料（如陶瓷），减少环境干扰。

3. 典型应用场景

高密度互联板（HDI）：电容法可穿透阻焊层，测量内层导电图形面积，适用于0.2mm线宽/间距的测试；

柔性PCB（FPC）：非接触式测量避免探针压伤柔性基材，良率提升15%；

高频高速板：电容法不引入寄生电感，适用于50GHz以上信号完整性测试。

四、技术挑战与未来趋势

尽管电容法具有显著优势，但其应用仍面临两大挑战：

多层板电容耦合干扰：内层导电图形可能通过介质耦合影响外层电容值，需通过算法补偿消除干扰；

微小电容变化检测：对于0.1fF级的变化，需采用超导量子干涉仪（SQUID）等高端传感器，成本较高。

未来，电容法将向以下方向发展：

AI辅助分析：通过机器学习模型，自动识别电容值异常模式，减少人工干预；

多物理场融合：结合电容、电感、相位差测量，实现开短路、阻抗失配的一站式检测；

量子传感技术：利用量子纠缠效应提升电容测量精度，推动PCB测试进入皮法（pF）级时代。

结语

电容法作为飞针测试机的核心技术突破，以物理模型创新重构了开短路测试的范式。其非接触、高效率、低漏测的特性，不仅解决了高密度PCB的测试难题，更为智能制造背景下的质量管控提供了新范式。随着AI与量子技术的融合，电容法有望推动PCB测试进入“零缺陷”时代，为5G、人工智能等高端电子制造提供坚实保障。
