医疗PCB洁净制造与可靠性工艺实现无菌、稳定、可靠的全流程管控

一、医疗 PCB 制造的核心前提：百级洁净环境

• 颗粒物控制：≥0.5μm 颗粒物≤100 个 /ft³，≥5μm 颗粒物≤0 个 /ft³，配备 FFU 高效过滤器，每小时换气 500-600 次；
• 温湿度：恒温 22±1℃，恒湿 45±5% RH，避免静电、吸湿、变形；
• 人员管控：操作人员穿 Class 5 无菌洁净服、戴口罩、手套、头套，风淋室净化后进入，严禁皮肤、毛发外露，每小时手部消毒一次；
• 环境监测：24 小时激光粒子计数器监测，每日微生物采样，不合格立即停产整改。

二、核心制造工艺：精密、洁净、零缺陷

1. 基材预处理：源头除杂、稳定性能

• 选材验证：仅用 ISO 13485 认证基材，每批检测 Tg、CTE、离子析出、细胞毒性，不合格拒收；
• 真空烘烤：120℃/4 小时真空除湿，含水率≤0.15%，防止层压起泡、尺寸漂移，避免吸湿导致离子残留；
• 等离子活化：内层铜箔表面等离子处理，提升结合力（剥离强度≥0.8N/mm），去除表面有机物，保障后续阻焊、镀层附着力。

2. 线路制作：高精度、低缺陷

• LDI 激光直接成像：替代传统曝光，线宽 / 线距精度 ±5μm，无侧蚀、无针孔，适配高密度医疗 PCB（线宽≤50μm）；
• 垂直连续蚀刻：蚀刻均匀性 ±8μm，侧蚀量≤10μm，蚀刻后 100% AOI 检测，杜绝线路缺口、短路、开路；
• 全流程 SPC 监控：实时监控线宽、铜厚、对位精度，Cpk≥1.67，异常立即停机，确保过程稳定。

3. 层压与钻孔：高稳定、无应力

• 分段式真空层压：180-200℃高温、15-30kg/cm² 压力，真空度＜-0.1MPa，升温速率≤2℃/min，保温 90-120min，杜绝气泡、白斑、分层，多层板（8-16 层）层间对位 ±10μm；
• 激光微孔加工：50-100μm 微孔用 UV 激光钻孔，孔壁光滑、无炭化、无应力，避免机械钻孔的毛刺、裂纹；
• 除胶与沉铜：强碱除胶渣，孔壁粗糙度 0.8-1.2μm；化学沉铜均匀无漏镀，脉冲电镀铜层 15-25μm，致密无针孔，热应力测试（260℃/10s）无孔裂。

4. 阻焊与表面处理：无菌防护、稳定可靠

• 医疗级阻焊：采用 ISO 10993 认证液态光致阻焊（LPI），厚度 15-20μm，全覆盖、无露铜、无气泡，附着力≥0.6N/mm，耐消毒、无析出；
• ENIG 沉金（首选）：镍层 3-5μm + 金层 0.05-0.1μm，平整、抗氧化、可焊性优、生物相容，严禁使用普通喷锡（易氧化、含杂质）；
• Parylene 涂覆（植入 / 高湿）：CVD 气相沉积，涂层 25-50μm，全密封、无针孔，抗体液、消毒腐蚀，生物相容性最优。

5. 终极清洗：洁净度达标核心工序

• 一级超声清洗：40℃医疗级水基清洗剂，超声去除助焊剂、颗粒物；
• 二级超纯水清洗：18.2MΩ?cm 去离子水多级喷淋，冲洗离子残留；
• 三级等离子清洗：真空等离子去除表面微量有机物、活化表面，确保离子污染≤1.56μg/cm²；
• 真空干燥：60℃以下真空干燥，无水渍、无二次污染，干燥后立即密封。

三、可靠性测试：医疗 PCB 的 “极限验证”

1. 在线全检（制程 + 成品）

• AOI+3D X-Ray：100% 检测线路、焊点、微孔，空洞率≤5%，无缺陷；

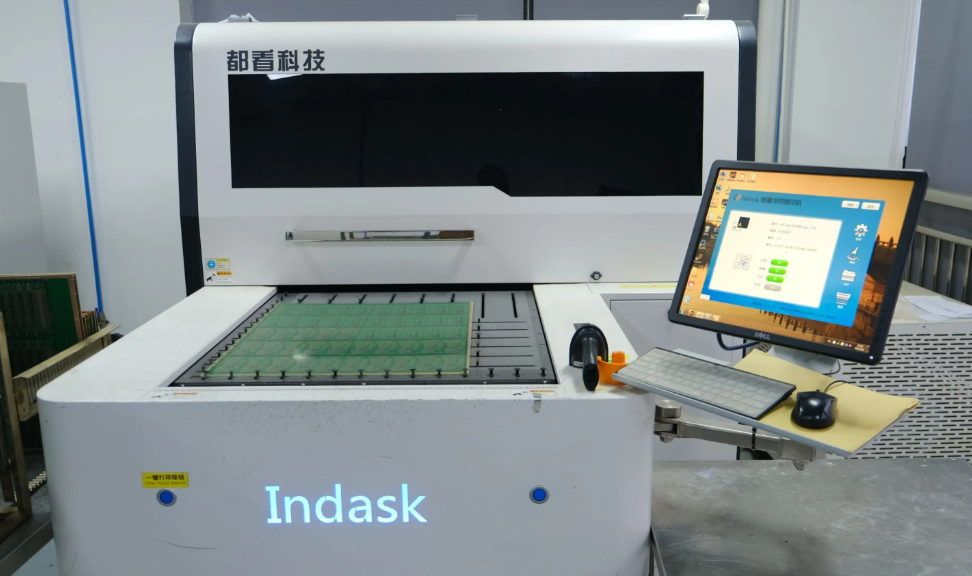

• 飞针测试 + ICT：100% 电气测试，短路、开路、阻抗（±5Ω）全合格；
• 离子污染测试：每批次检测，≤1.56μg/cm²，不合格返工清洗；
• 绝缘电阻测试：500V DC 下≥10^15Ω?cm，湿热测试后仍达标。

2. 批次可靠性验证（AEC-Q100 医疗级强化）

• 环境应力测试：-40℃至 125℃冷热循环 500-1000 次、85℃/85% RH 双 85 测试 1000 小时、HAST 测试（130℃/85% RH/96 小时）；
• 耐消毒测试：500 次 EO 灭菌（60℃/4h）、100 次蒸汽灭菌（134℃/18min），测试后性能无衰减；
• 机械测试：三轴向随机振动（10-2000Hz，20G）60 小时、1000g 机械冲击，零失效；
• 生物相容性测试：每批次基材抽样，通过 ISO 10993-5/-10 测试。

四、全流程追溯与质量体系

• ISO 13485 体系：建立 APQP、FMEA、PPAP、SPC、MSA 五大工具，从设计到量产全程风险管控；
• 唯一标识追溯：每片 PCB 激光打标二维码，记录基材、工艺、测试、人员、批次，追溯≥5 年；
• 不良品管控：零缺陷原则，不良品隔离、分析、CAPA 整改，严禁流入市场。
