PCB线宽公差与层叠加的DFM量产优化与成本平衡

来源:捷配链 时间: 2026/04/16 09:58:17 阅读: 45
    可制造性设计(DFM)是连接 PCB 设计与量产的核心桥梁,线宽公差与层叠加的 DFM 优化,旨在保证电路性能的前提下,提升生产良率、降低制造成本、缩短交付周期,实现性能与量产的平衡。忽视 DFM 的设计,即使性能仿真完美,也可能因工艺无法实现、良率过低而失败。


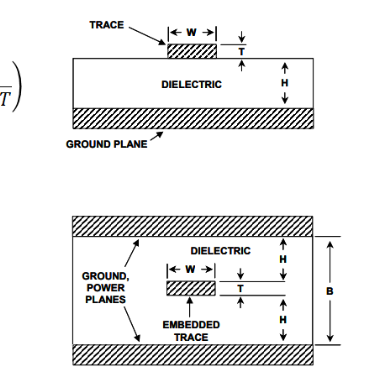

一、线宽公差的 DFM 优化:分级管控与工艺适配

线宽公差 DFM 核心:按线路重要性分级设定公差,匹配工厂工艺能力,减少制造难度与偏差

  1. 公差分级设定,避免过度严苛

  • 核心阻抗线(高速差分、射频、时钟):公差 ±0.02~±0.025mm(精密级),采用 LDI 工艺,保证性能;
  • 普通信号线:公差 ±0.05mm(工业级),传统曝光工艺,平衡成本;
  • 电源线 / 地线:公差 ±0.075~±0.1mm(普通级),厚铜适配,降低蚀刻难度。

    避免全板统一严苛公差(如全板 ±0.02mm),导致生产成本飙升、良率下降;也不可全板宽松公差,导致核心线路性能失效。

  1. 工艺适配:线宽与铜厚、最小线距匹配

  • 铜厚与最小线宽匹配:1/3oz(12μm)铜最小线宽 3mil(0.075mm),1oz(35μm)4mil(0.1mm),2oz(70μm)5mil(0.125mm),3oz 以上 6mil(0.15mm),避免线宽过细超出蚀刻能力;
  • 线宽与线距匹配:常规线宽线距比 1:1,高密度场景可 1:0.8,但不可小于 1:0.5,避免蚀刻时线路粘连短路;
  • 内层与外层公差区分:内层公差比外层严 20%~30%,核心阻抗线优先布内层,利用内层工艺优势降低公差控制压力。

  1. 设计预补偿:抵消制造偏差

    根据工厂历史生产数据(蚀刻因子、侧蚀量、层压偏差),在设计阶段对线宽进行预补偿:

  • 外层线路:侧蚀量约 0.02~0.03mm,设计线宽 = 理论线宽 + 0.025mm;
  • 内层线路:侧蚀量约 0.01~0.02mm,设计线宽 = 理论线宽 + 0.015mm;
  • 厚铜(2oz 及以上):侧蚀量增加,补偿值增至 0.03~0.05mm。


二、层叠加的 DFM 优化:结构简化与工艺兼容

层叠 DFM 核心:对称结构、标准参数、减少特殊工艺、兼容量产设备,降低层压难度、减少翘曲、提升良率。

  1. 优先对称层叠,抑制 PCB 翘曲

    层叠必须围绕中心层上下对称,包括介质厚度、铜箔厚度、板材类型、铜覆盖率的对称匹配:

  • 4 层板:Top(1oz)→GND(1oz)→电源(1oz)→Bottom(1oz),介质厚度上下一致;
  • 6 层板:Top(1oz)→GND(1oz)→信号(1oz)→电源(1oz)→GND(1oz)→Bottom(1oz),完全对称。

    对称结构层压后翘曲度≤0.5%,非对称结构可达 1.2%,导致贴片虚焊、元件脱落,量产良率下降 10%~20%。

  1. 选用标准层叠参数,降低成本

  • 介质厚度:优先选用标准半固化片(PP)规格(1080≈2.8mil、2116≈4.2mil、7628≈6.5mil),避免非标准厚度(如 3.5mil、5mil),需定制 PP,成本增加 20%~30%;
  • 总厚度:常规 1.6mm、2.0mm,避免特殊厚度(0.8mm、2.4mm),需调整层压参数,良率下降;
  • 铜箔厚度:优先 1oz(35μm),普通场景无需 2oz 及以上厚铜,成本高、蚀刻难。

  1. 减少特殊工艺,提升量产效率

  • 避免盲埋孔、任意层互连(HDI)过度设计:普通 4~6 层板优先通孔,HDI 工艺成本高、周期长、良率低,仅高密度场景必要时采用;
  • 介质层不宜过薄:信号层与地层间距≥0.15mm,避免<0.15mm,层压时易介质击穿、短路,良率下降;
  • 电源层避免过度分割:分割区域不宜过小(<5mm×5mm),层压时易变形、铜箔脱落。


三、性能、良率与成本的平衡策略

  1. 核心性能优先,非核心成本优化

  • 高速 / 射频核心区域:公差 ±0.02mm、内层布线、LDI 工艺、高频板材,保证性能;
  • 边缘 / 接口区域:公差 ±0.05mm、表层布线、传统工艺、普通 FR-4 板材,降低成本。

  1. 层数优化:避免冗余层数

  • 2 层可实现的电路,不用 4 层;4 层可实现的,不用 6 层,层数每增加 2 层,成本增加 30%~50%;
  • 普通低速电路(<100MHz):优先 4 层板,成本低、工艺成熟;
  • 高速电路(≥1GHz):6 层板性价比最高,兼顾性能与成本。

  1. 工艺组合:精准工艺与普通工艺搭配

  • 核心阻抗线:LDI 工艺(高精度、高成本);
  • 普通线路:传统曝光工艺(低精度、低成本);
  • 层压:普通层压工艺,仅高层数板采用高精度对位,平衡成本与精度。


四、量产验证与闭环优化

  1. 小批量试产验证:正式量产前,生产 50~100 片样板,测试线宽公差、阻抗、翘曲度、导通性,验证 DFM 优化效果,识别工艺瓶颈。
  2. 统计过程控制(SPC):量产中实时监控关键参数(蚀刻速率、药水浓度、层压温度 / 压力、线宽偏差、阻抗波动),建立控制图,及时调整工艺,避免批量不良。
  3. 设计迭代优化:根据量产数据(良率、偏差分布、失效类型),反向优化线宽公差设定、预补偿值、层叠结构,形成 “设计 - 试产 - 量产 - 优化” 的闭环,持续提升良率、降低成本。

    PCB 线宽公差与层叠加的 DFM 量产优化,是在性能、良率、成本间寻找最优平衡点的系统工程。通过分级公差管控、对称标准层叠、工艺适配设计、量产闭环优化,可实现高性能 PCB 的稳定量产,降低成本、提升竞争力。PCB 设计需牢记:好的设计不仅是性能最优,更是能稳定量产、成本可控的设计
