波峰焊深度解析—通孔元件批量焊接的高效方案
来源：捷配链
时间: 2026/04/20 09:23:05
阅读: 5
在电子制造中，波峰焊是通孔插装元件（THT）批量焊接的主流工艺，以高效、低成本、高一致性的特点，广泛应用于家电、电源、工控设备等领域。它通过熔融焊锡形成动态波峰，一次性完成整板插件元件焊接，是大批量生产的 “效率之王”。
一、波峰焊的核心原理

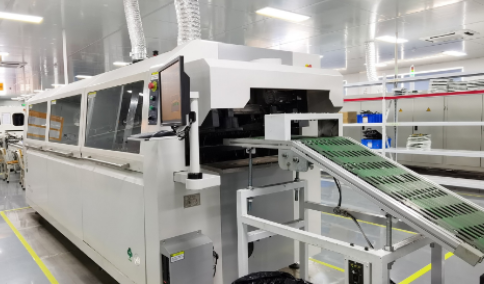

波峰焊，顾名思义，是利用电动泵或电磁泵将熔融焊锡（无铅约 250℃，有铅约 230℃）喷流成连续、稳定的 “锡波”，使 PCB 焊接面以特定角度（3~7°）和速度（1.2~1.8m/min）通过锡波，焊锡借助毛细作用渗入元件引脚与焊盘间隙，冷却后形成可靠焊点。与回流焊 “先植锡后加热” 不同，波峰焊是 “过锡波即焊接”，焊料直接由锡槽提供，适配长引脚插件元件。
二、波峰焊的标准工艺流程
波峰焊工艺为插件→助焊剂喷涂→预热→波峰焊接→冷却→切脚→检测，全流程自动化，适配大批量生产。
- 插件：将连接器、电解电容、变压器、直插 IC 等 THT 元件引脚插入 PCB 通孔，引脚露出 0.8~3mm，人工或机器插件均可。
- 助焊剂喷涂：通过喷雾式或发泡式设备，将助焊剂均匀雾化覆盖 PCB 焊接面，清除引脚 / 焊盘氧化物，降低焊料表面张力，防止虚焊。
- 预热：PCB 进入预热区，温度升至 90~120℃，持续 60~120 秒，蒸发助焊剂溶剂，减少热冲击，避免 PCB 变形或元件损坏。
- 波峰焊接（核心）：PCB 通过锡波，主流采用双波峰设计：
- 第一波（扰流波）：高速沸腾状，冲刷引脚背面，消除 “阴影效应”，确保焊点饱满；
- 第二波（平滑波）：流速平缓，平整焊点表面，减少桥接、拉尖缺陷。
接触时间 3~5 秒，保证焊料充分润湿。
- 冷却：强制风冷降至 100℃以下，固化焊点，防止焊点开裂。
- 切脚与检测：修剪多余引脚，AOI 检测焊点外观，排查漏焊、虚焊、桥接等缺陷。
三、波峰焊的核心特点与优势
- 焊接效率极高：一次性完成整板数十至数百个插件元件焊接，速度可达每分钟 1~2 块 PCB，远高于手工焊，适配大批量生产。
- 成本低廉：设备结构简单，焊料可循环使用，无需昂贵的钢网与高精度贴片机，批量生产成本低。
- 适配性强：可焊接大体积、重重量插件元件（如电源变压器、大电解电容），也可用于混装 PCB（插件 + 贴片，红胶固定贴片元件）。
- 焊点可靠性高：焊料充分浸润引脚与焊盘，焊点机械强度高，抗振动、抗冲击能力强，适配工业、汽车电子等恶劣环境。
四、波峰焊的典型应用场景
波峰焊聚焦插件元件与混装 PCB 焊接，应用场景明确：
- 家电电子：电视、冰箱、洗衣机控制板，焊接电源模块、连接器；
- 电源设备：开关电源、适配器，焊接大电解电容、功率电感、整流桥；
- 工业控制：PLC、变频器、仪器仪表，焊接接线端子、继电器、直插芯片；
- 汽车电子：车载音响、导航主板，焊接抗振动插件元件。
五、波峰焊的常见缺陷与规避
- 虚焊 / 漏焊：助焊剂不足、预热不够、锡波高度不够，导致焊料未浸润。规避：均匀喷涂助焊剂，优化预热温度，调整锡波高度。
- 桥接：元件间距过小、锡波流速过快、PCB 角度不当，相邻引脚短路。规避：合理布局元件，调整锡波速度与 PCB 角度。
- 拉尖 / 毛刺：焊料温度不够、冷却过快，焊点表面不平整。规避：提高锡波温度，优化冷却速率。
- 元件过热损坏：预热温度过高、过锡时间过长，热敏元件烧毁。规避：严格控制预热温度与过锡时间。
波峰焊以高效、低成本、高可靠性的优势，成为通孔元件批量焊接的首选工艺。尽管在高密度精密焊接上不及回流焊，但在大体积、大批量、高可靠性场景中，它依然不可替代，支撑着传统电子制造业的规模化发展。
