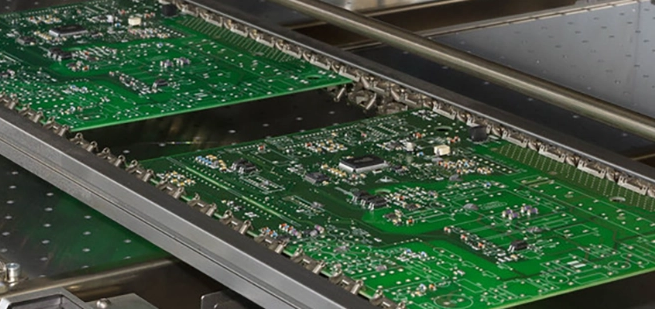

波峰焊缺陷防治与工艺优化提升批量焊接良率

一、波峰焊常见缺陷成因与防治方案

1. 虚焊 / 漏焊（最常见，占缺陷 60%）

   • 成因：助焊剂喷涂不足或不均匀、预热温度过低（＜90℃）、锡波高度不够、元件引脚氧化、PCB 焊盘污染。
   • 防治：选用免清洗低残留助焊剂，调整喷涂压力与距离，确保焊接面 100% 覆盖；预热温度提升至 100~120℃，持续 90 秒；调整锡波高度，确保引脚完全浸入锡波；插件前清洁引脚与焊盘，去除氧化层。

2. 桥接（相邻引脚短路，占缺陷 20%）

   • 成因：元件间距过小（＜2mm）、锡波流速过快、PCB 传送角度不当（＞7°）、助焊剂过多、焊锡温度过高。
   • 防治：PCB 布局时保证插件元件间距≥2.5mm；降低锡波流速，调整双波峰参数（扰流波平缓、平滑波稳定）；PCB 传送角度控制在 3~5°；减少助焊剂喷涂量；无铅焊锡温度控制在 245~255℃。

3. 拉尖 / 毛刺（焊点表面不平整）

   • 成因：焊锡温度过低（＜240℃）、冷却速率过快、锡波出口有杂质、助焊剂活性不足。
   • 防治：提高焊锡温度至 250℃；冷却速率控制在 2~3℃/s；定期清理锡槽，去除氧化渣与杂质；选用高活性助焊剂，确保焊点润湿充分。

4. 元件过热损坏

   • 成因：预热温度过高（＞130℃）、过锡时间过长（＞5 秒）、热敏元件靠近锡波。
   • 防治：预热温度严格控制在 90~120℃；调整传送速度，过锡时间 3~5 秒；PCB 布局时热敏元件远离焊接面，或采用托盘夹具隔离。

5. PCB 变形 / 翘曲

   • 成因：预热不均、锡波温度过高、PCB 厚度过薄（＜1.6mm）、传送导轨压力过大。
   • 防治：优化预热区温度分布，确保 PCB 均匀受热；降低锡波温度；选用≥1.6mm 厚度 PCB；调整导轨压力，避免挤压变形。


二、波峰焊工艺参数精准优化

1. 助焊剂参数：选用免清洗无铅助焊剂，固含量 5%~10%；喷涂压力 0.2~0.4MPa，喷涂距离 10~15mm，确保均匀覆盖无死角。
2. 预热参数：温度 90~120℃，预热区长度 1.2~1.5m，传送速度 1.2~1.8m/min，保证 PCB 预热均匀，溶剂充分挥发。
3. 锡波参数：无铅焊锡温度 245~255℃，有铅 225~235℃；双波峰高度：扰流波 10~15mm，平滑波 8~12mm；锡波流速：扰流波快、平滑波平缓，避免锡波飞溅。
4. 传送参数：传送角度 3~5°，速度 1.2~1.8m/min，确保 PCB 平稳通过锡波，接触时间 3~5 秒。
5. 冷却参数：强制风冷，冷却速率 2~3℃/s，出口温度≤100℃，避免焊点开裂。

三、设备维护与管理 —— 减少系统性缺陷

1. 锡槽维护：每周清理锡槽氧化渣，添加抗氧化剂；每月检测焊锡成分，确保无铅焊锡 Sn≥99.3%、Ag0.3~0.5%、Cu0.5~0.7%；定期更换锡槽滤网，防止杂质堵塞喷嘴。
2. 助焊剂系统维护：每日检查助焊剂液位，过滤杂质；每周清洗喷涂喷嘴，避免堵塞；每月校准喷涂量，确保均匀稳定。
3. 预热区维护：每月清洁预热区加热管，去除油污与杂质；校准温度传感器，确保控温精度 ±2℃。
4. 传送系统维护：每周检查传送导轨链条，润滑保养；校准导轨平行度，避免 PCB 偏移；定期清洁夹具，去除锡渣残留。

四、质量管控与闭环优化

1. 首件确认：批量生产前，制作首件 PCB，全检焊点质量、电气性能，确认参数合格后再量产。
2. 过程抽检：每小时抽检 5~10 块 PCB，AOI 检测焊点外观，记录缺陷类型与数量，实时监控良率。
3. 异常处理：良率下降时，立即停机排查，分析缺陷成因，调整工艺参数，验证效果后恢复生产。
4. 闭环优化：每月统计缺陷数据，分析高频缺陷成因，优化工艺方案；每季度开展工艺培训，提升操作人员技能，减少人为失误。

五、选择性波峰焊 —— 高端场景缺陷优化方案
