回流焊温度曲线—精密焊接的 “黄金控温法则”

一、温度曲线的四大核心阶段与关键参数

标准回流焊温度曲线分为预热、恒温、回流、冷却四个阶段，每个阶段的温度、时间、升温速率均有严格要求，适配无铅焊料（SAC305，熔点 217℃）。



1. 预热区（Preheat Zone）

   • 温度范围：室温→150~180℃；
   • 升温速率：1~3℃/s（严禁＞3℃/s，避免锡膏飞溅、元件热冲击）；
   • 持续时间：60~90 秒；
   • 核心目的：缓慢升温，蒸发焊膏中 80% 溶剂，活化助焊剂，均匀 PCB 与元件温度，防止温差过大导致元件开裂或锡珠产生。

2. 恒温区（Soak Zone / 活性区）

   • 温度范围：150~190℃；
   • 持续时间：60~120 秒（关键，决定助焊剂活化效果）；
   • 核心目的：彻底活化助焊剂，清除焊盘、元件引脚表面氧化物与油污；均匀 PCB 各区域温度，缩小大小元件温差（≤5℃），防止 “墓碑效应”（小元件一端翘起）。

3. 回流区（Reflow Zone / 峰值区）

   • 温度范围：235~250℃（比焊料熔点高 20~40℃，无铅焊料峰值≤260℃，避免元件过热）；
   • 持续时间：30~60 秒（温度≥217℃的时间为 20~40 秒）；
   • 核心目的：焊膏完全熔化，形成液态锡；在表面张力与助焊剂作用下，液态锡均匀润湿焊盘与元件引脚，形成冶金结合的焊点，是焊接成败的关键阶段。

4. 冷却区（Cooling Zone）

   • 温度范围：250℃→100℃以下；
   • 冷却速率：2~4℃/s（严禁＞4℃/s，避免焊点开裂、元件冷冲击）；
   • 持续时间：30~60 秒；
   • 核心目的：液态锡快速凝固，形成光亮、饱满、无裂纹的焊点；降低 PCB 温度，便于后续工序操作。


二、温度曲线设计的关键影响因素

1. 焊膏类型：无铅焊料（SAC305）熔点 217℃，峰值温度 235~250℃；有铅焊料（Sn63/Pb37）熔点 183℃，峰值温度 205~225℃，曲线需适配焊料熔点。
2. 元件特性：热敏元件（如二极管、传感器、BGA）需降低峰值温度（≤240℃）、缩短回流时间；大型元件（如 QFP、连接器）需延长恒温时间，确保温度均匀。
3. PCB 设计：厚板（≥2mm）、大面积铜箔需提高预热温度、延长恒温时间，避免温度不均；薄板（≤1mm）需降低升温速率，防止变形。

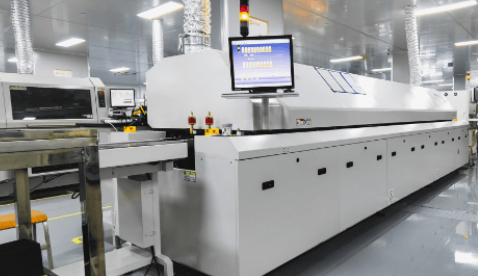

4. 炉体结构：多温区炉体（6~8 温区）控温精度高，曲线可精细化调整；少温区炉体（4 温区）控温精度低，曲线需简化设计。

三、温度曲线的实测与优化方法

1. 测温工具：选用K 型热电偶（精度 ±0.5℃），贴附在 PCB 关键位置（BGA 底部、大型元件引脚、PCB 边缘），连接温度记录仪，实时采集温度数据。
2. 测试步骤：
   • 空载测试：炉内无 PCB 时，测试各温区实际温度，校准炉体温控精度；
   • 负载测试：放入实际生产 PCB，模拟生产速度，采集温度曲线；
   • 对比分析：将实测曲线与标准曲线对比，调整温区温度、传送带速度，优化曲线参数。

3. 常见问题优化：
   • 虚焊：恒温时间不足、峰值温度不够→延长恒温时间、提高峰值温度；
   • 锡珠飞溅：预热过快→降低预热升温速率；
   • 元件烧毁：峰值温度过高、回流时间过长→降低峰值温度、缩短回流时间；
   • 焊点不光亮：冷却过慢→提高冷却速率。


四、不同场景下的温度曲线参考

1. 普通消费电子（无铅、1oz 铜箔、小型元件）：预热 120℃/60s→恒温 170℃/90s→回流 240℃/40s→冷却 3℃/s；
2. 工业控制板（无铅、2oz 铜箔、QFP/BGA）：预热 130℃/90s→恒温 180℃/120s→回流 245℃/50s→冷却 2.5℃/s；
3. 有铅工艺（老旧设备、低端产品）：预热 100℃/60s→恒温 150℃/90s→回流 215℃/40s→冷却 3℃/s。

五、温度曲线管控的常见误区

1. 峰值温度越高越好：过高温度（＞260℃）会烧毁热敏元件、加速 PCB 老化，需严格按焊膏与元件规格设定。
2. 升温速率随意调整：过快导致锡膏飞溅、热冲击；过慢导致助焊剂失效、虚焊，需控制在 1~3℃/s。
3. 曲线一成不变：批量生产中，炉体温度、环境温度、PCB 负载变化会导致曲线漂移，需每日抽检、定期校准。
