过孔填充优化 PCB 布线的效果，70% 取决于设计，30% 依赖工艺。作为 PCB 制造的高精密度工艺，过孔填充涵盖材料、设备、参数控制等多个环节，其质量直接决定布线优化能否落地 —— 填充不饱满、有气泡、表面凹陷，不仅无法优化布线，反而会引发短路、虚焊、信号失效等问题。本文系统解析树脂塞孔、电镀填铜两大主流工艺的完整流程、核心难点、质量控制标准，以及不同工艺对应的布线设计适配方案。
一、两大主流过孔填充工艺全流程

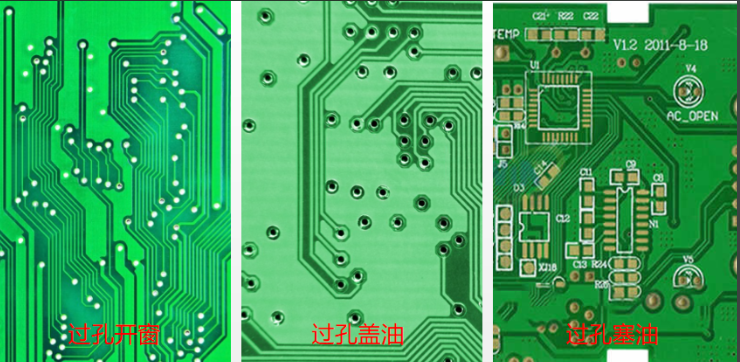

（一）非导电填充：树脂塞孔（Resin Plugging）—— 高密度信号布线首选
核心优势：成本适中、平整度高、适配盘中孔、抑制寄生电容，是消费电子、通信 PCB 的主流工艺。
完整工艺流程：
- 前序工序：钻孔→去胶渣→化学沉铜→全板电镀（薄铜层 20-30μm）→外层线路图形转移与蚀刻。
- 关键：孔壁铜层需均匀、无破洞，确保填充后电气连接可靠。
- 树脂填充
- 材料：高流动性、低收缩率环氧树脂油墨（如太阳 PP-2500 系列）。
- 工艺：采用真空丝印填充或压力填充—— 在真空环境下（负压 0.08-0.09MPa）将树脂挤入过孔，彻底排出孔内空气，避免气泡残留（气泡会导致寄生参数突变、局部过热）。
- 核心控制：填充率需≥95%，孔口树脂略高于板面（预留研磨余量）。
- 分段固化
- 低温预固化（80℃/30min）→高温固化（150℃/60min），缓慢升温防止树脂沸腾、起泡。
- 控制收缩率 < 1%，避免固化后孔内凹陷、开裂。
- 表面平坦化（核心步骤）
- 采用机械研磨 + 化学抛光，将板面多余树脂磨除，使过孔表面与板面齐平（平整度 ±5μm 以内）。
- 关键：研磨过度会露铜、导致短路；研磨不足会影响 SMT 贴片平整度。
- 后序工序：表面镀铜（盖帽）→阻焊→表面处理（沉金 / OSP）。
- 镀铜盖帽厚度 3-5μm，封闭孔口、防止氧化，保障焊盘可焊性。
（二）导电填充：电镀填铜（Copper Filling）—— 大电流 / 高速布线首选
核心优势：实心铜柱、超低阻抗、极致散热，适用于超高速、高功率场景，工艺更复杂、成本更高。
完整工艺流程：
- 前序工序：激光钻孔（微孔 0.05-0.2mm）→去胶渣→化学沉铜（种子层 0.3-0.5μm）→闪镀薄铜。
- 关键：微孔深径比（孔深 / 孔径）需控制在 8:1~12:1，孔壁光滑无毛刺，确保铜层均匀沉积。
- 脉冲电镀填孔（核心工序）
- 镀液：酸性硫酸铜镀液，添加特殊整平剂、抑制剂、光亮剂（多氮正电荷化合物）。
- 工艺：采用正向脉冲 + 反向脉冲复合电镀 —— 正向脉冲驱动铜离子沉积，反向脉冲抑制孔口 “铜堆积”，实现由内向外均匀填充，无空洞、无凹陷。
- 参数控制：电流密度 1-3A/dm²，温度 25-30℃，时间 60-120min（依孔径调整）。
- 后序工序：去膜→清洗→微蚀→板面研磨→外层线路加工。
- 填充后过孔表面与板面齐平，可直接进行线路蚀刻，无需额外盖帽。
二、过孔填充的核心工艺难点与解决方案
- 难点一：填充不饱满、气泡残留（最常见）
- 危害：孔内气泡 / 空隙形成介质陷阱，引发阻抗突变、信号反射、局部过热，导致布线优化失效。
- 方案：树脂填充采用真空环境（负压≥0.09MPa）；电镀填充优化镀液添加剂，提升深孔镀覆能力；填充前彻底烘烤 PCB（120℃/2h），去除基材水分。
- 难点二：表面平整度差（影响 SMT 与布线）
- 危害：孔口凹陷 / 凸起会导致 BGA 虚焊、阻焊漏印、线路断线，破坏高密度布线精度。
- 方案：树脂填充采用 “过量填充 + 精密研磨”，控制平整度 ±5μm；电镀填孔优化脉冲参数，避免孔口铜凸；采用激光平整度检测，不合格品返工。
- 难点三：树脂与铜壁分离、开裂（可靠性风险）
- 危害：热循环中分层开裂，引发断路、信号干扰，尤其汽车电子、航天场景风险极高。
- 方案：选用 CTE 与基材匹配的树脂（12-16ppm/℃）；填充前对孔壁进行等离子活化处理，提升附着力；优化固化曲线，减少内应力。
- 难点四：微孔电镀填铜空洞（高端 HDI 瓶颈）
- 危害：深径比 > 10:1 的微孔易出现中心空洞，降低导电 / 导热性能。
- 方案：采用直流 + 脉冲复合电镀；使用高分散能力镀液；优化搅拌与温度，确保铜离子均匀扩散。
三、工艺选型与 PCB 布线的精准适配
不同填充工艺对应不同布线需求，选型错误会导致成本浪费、性能不达标：
（一）树脂塞孔 —— 适配场景
- 高密度信号布线：BGA、QFN 封装的盘中孔设计，0.5-0.8mm 引脚间距，线宽 / 线距≤0.15mm。
- 高速信号板：1-10Gbps 速率（USB3.0、SATA III），射频电路（<10GHz），优化寄生电容、保障阻抗连续。
- 通用多层板：6-12 层消费电子、工业控制 PCB，平衡成本与性能。
布线设计要求：过孔孔径 0.2-0.3mm，孔距≥0.5mm，避免密集过孔导致填充树脂流淌、粘连。
（二）电镀填铜 —— 适配场景
- 超高速 / 超大电流布线：10Gbps 以上（PCIe 5.0、DDR5），CPU/GPU 供电，单孔载流 > 5A。
- 高散热布线：大功率 LED、电源模块、功率放大器（PA），需快速导走热点热量。
- 高层数 HDI 板：12 层以上，微孔（0.05-0.2mm）、叠孔（Stacked Via）设计，提升层间连接可靠性。
布线设计要求：过孔孔径 0.1-0.25mm，深径比≤12:1，电源 / 地过孔优先采用，信号过孔按需选用。
四、工艺质量控制标准（IPC-4761）
- 填充率：全填充（Type VII）≥95%，无空洞、无气泡（X-Ray 检测）。
- 平整度：孔口与板面高度差≤5μm（激光测平仪）。
- 附着力：树脂 / 铜与孔壁剥离强度≥0.8N/mm（胶带测试无脱落）。
- 可靠性：通过 - 55℃~125℃ 1000 次冷热循环，无开裂、无分层。
过孔填充是设计与制造的桥梁，只有精准匹配工艺与布线需求，严格控制每道工序质量，才能真正实现 “空间释放、信号纯净、散热高效、可靠稳定” 的布线优化目标。
