焊接裂纹缺陷的深度排查与可靠性验证

来源:捷配链 时间: 2026/04/02 11:32:12 阅读: 27
    焊接裂纹是所有焊接缺陷中最危险的致命缺陷,被 IEC 61191、IEC 60068 标准列为 “不允许存在的缺陷”,一旦出现必须 100% 返修或报废。裂纹具有极强的扩展性,初期为微裂纹(≤10μm),外观难以察觉,在温度循环、振动、湿热等服役环境下,会快速扩展为宏观裂纹,最终导致焊点断裂、电路断路。本文基于 IEC 61189、IEC 60068、IEC 61191 核心标准,全面解析焊接裂纹的分类、形成机理、专项排查技术、可靠性验证方法及长效管控策略。


一、焊接裂纹的分类、特征与致命危害

(一)裂纹分类(依据 IEC 61191 与 GB/T 6417.1)

焊接裂纹按形成温度、位置、形态分为三大类,各类特征与成因差异显著:

  1. 热裂纹(高温裂纹)

    • 形成温度:焊料凝固过程中(>180℃)形成;
    • 位置:多位于焊点中心、焊角顶部、晶粒边界;
    • 特征:沿晶界分布,呈连续或断续网状,裂纹表面有氧化色泽(灰暗、发黄)。

  2. 冷裂纹(低温裂纹 / 延迟裂纹)

    • 形成温度:焊料凝固后冷却至室温(<100℃),甚至存放数小时后出现;
    • 位置:多位于焊料与母材界面(IMC 层)、PCB 焊盘边缘、引脚根部;
    • 特征:穿晶或沿晶扩展,呈直线状、分枝状,表面光亮无氧化,具有延迟性(焊接后 24h 内出现)。

  3. 微裂纹(隐性裂纹)

    • 尺寸:≤10μm,肉眼及低倍显微镜无法观察;
    • 位置:多位于焊点内部、IMC 层、气孔 / 空洞周边;
    • 特征:细小、断续,需高倍显微设备才能识别,是宏观裂纹的源头。



(二)致命危害

  1. 突发性失效:微裂纹在应力作用下快速扩展,导致焊点瞬间断裂,电路完全断路,无任何预警;
  2. 扩展性强:裂纹尖端应力集中系数极高,在 IEC 60068-2-30 温度循环测试中,10μm 微裂纹经 50 次循环即可扩展为 100μm 宏观裂纹;
  3. 可靠性归零:含裂纹焊点的机械强度、疲劳寿命仅为合格焊点的 5%-20%,无法通过任何可靠性测试;
  4. 排查难度大:微裂纹隐蔽性极强,常规检测易漏判,需高精密设备与专项测试才能识别。


二、裂纹形成机理与核心成因(IEC 标准深度解析)

(一)热裂纹形成机理(IEC 61189-5 材料规范)

热裂纹源于焊料凝固过程中的晶界偏析与拉应力。焊料(如 Sn-Ag-Cu 无铅焊料)凝固时,低熔点杂质(如 Sb、Bi、Zn)在晶界富集,形成液态薄膜;同时,焊料与 PCB、元器件的热膨胀系数(CTE)不匹配(PCB CTE≈16ppm/℃,Cu 引脚 CTE≈17ppm/℃,Sn 基焊料 CTE≈22ppm/℃),冷却时产生收缩应力。当收缩应力>晶界液态薄膜强度时,晶界被拉开形成热裂纹。


(二)冷裂纹形成机理(IEC 60068-2-14 应力测试)

冷裂纹核心成因是氢脆 + 残余应力 + 界面脆弱区

  1. 氢脆:焊接材料(焊膏、助焊剂)、母材吸潮,高温分解产生氢原子,渗入焊料与母材界面;冷却时氢原子聚集形成氢分子,产生巨大内压(>100MPa),降低界面强度;
  2. 残余应力:焊接冷却后,焊料收缩受 PCB、元器件约束,产生残余拉应力,集中于 IMC 层、焊盘边缘等薄弱区域;
  3. 界面脆弱:IMC 层(Cu?Sn)过厚(>3μm)、脆性大,或虚焊导致界面结合力弱,易在应力作用下开裂。


(三)核心成因分类

  1. 材料问题(IEC 61189-2、IEC 61189-11)

    • 焊料杂质超标:Sn-Ag-Cu 焊料中 Bi、Sb、Pb 含量>0.05%,加剧晶界偏析,诱发热裂纹IEC Webstore;
    • 焊料吸潮:焊膏、助焊剂吸潮,引入氢元素,引发冷裂纹;
    • 基材 CTE 不匹配:PCB、元器件与焊料 CTE 差异过大,冷却收缩应力超标。

  2. 工艺参数失控(IEC 61189-5-601、IEC 61191-4)

    • 热裂纹主因:回流焊冷却速度过快(>5℃/s),焊料快速凝固,收缩应力集中;峰值温度过高(>260℃),加剧杂质偏析;
    • 冷裂纹主因:焊接预热不足、助焊剂未充分挥发,氢元素残留;保温时间过长,IMC 层过度生长(>3μm),脆性增加。

  3. 设计与结构问题(IEC 61191-2)

    • 焊盘设计不合理:焊盘尺寸过小、边缘尖锐,形成应力集中;
    • 元器件布局不当:大尺寸器件(如 BGA)位于 PCB 边缘、拼接处,弯曲应力大;
    • 引脚刚性过大:厚引脚、金属基座器件,焊接时无法释放应力,易诱发裂纹。

  4. 外部应力作用(IEC 60068-2-6、IEC 60068-2-30)

    • 装配应力:PCB 组装、插拔过程中受弯曲、挤压应力;
    • 环境应力:产品使用中温度循环、振动、冲击,持续加载应力,加速裂纹扩展。



三、IEC 标准规范的裂纹专项排查技术

(一)高倍显微目视检测

针对宏观裂纹(>50μm),采用 50-100 倍立体显微镜,重点检查以下区域:

  • 焊点表面:焊角、焊点中心、引脚根部是否有直线状、网状裂缝;
  • 界面区域:焊点与焊盘、引脚的结合处,是否有分离缝隙、裂纹;
  • 应力集中区:大器件边角、细间距引脚、PCB 弯曲部位。

判定标准(IEC 61191):任何长度、宽度的裂纹均判定为不合格,不允许放行。


(二)扫描电镜(SEM)与金相切片分析

针对微裂纹(≤50μm),采用金相切片 + SEM 分析,是裂纹检测的金标准

  1. 金相切片制备:按 IEC 61189-5 标准,将待测焊点冷镶嵌、打磨、抛光至截面光滑无划痕;
  2. SEM 观测:用 200-5000 倍 SEM 观察截面,识别微裂纹的位置、长度、宽度、扩展方向(沿晶 / 穿晶);
  3. EDS 成分分析:检测裂纹区域元素分布,判断是否存在杂质偏析、氢脆、氧化层;
  4. IMC 层测量:测量 IMC 层厚度、连续性,确认是否因 IMC 过厚诱发裂纹。


(三)X 射线断层扫描(CT)检测(IEC 61189 无损筛查)

X 射线 CT 用于内部裂纹、隐藏裂纹的无损检测,符合 IEC 61189-5 标准:

  • 原理:微焦点 X 射线(焦点<5μm)对焊点进行 360° 扫描,重建三维断层图像,分辨率达 1-2μm;
  • 检测优势:无需破坏样品,可检测 BGA 底部、元器件下方等隐藏区域的内部裂纹、微裂纹;
  • 适用场景:关键器件(BGA、QFN、功率器件)的 100% 无损筛查。


(四)渗透检测(PT)(IEC 60068 表面裂纹快速筛查)

针对焊点表面微裂纹,采用荧光渗透检测,符合 IEC 60068-2-22 标准:

  • 步骤:清洗焊点→涂荧光渗透剂(10min)→清洗多余渗透剂→涂显像剂→紫外灯照射;
  • 判定:表面裂纹处会显现明亮荧光线条,可识别≥5μm 的表面微裂纹;
  • 优势:快速、低成本,适合批量表面裂纹筛查。


四、IEC 标准规范的可靠性验证测试

裂纹排查不仅要检测 “是否存在”,更要验证 “是否扩展”,需通过 IEC 60068 系列可靠性测试,加速潜在裂纹暴露:


(一)温度循环测试(IEC 60068-2-30 Test Nc)

  • 测试条件:-40℃×30min ↔ 125℃×30min,循环次数 100-1000 次(按产品等级);
  • 测试目的:模拟产品温度变化环境,通过 CTE 差异产生的热应力,激发微裂纹扩展为宏观裂纹;
  • 检测节点:每 50 次循环后,用 X 射线 / SEM 检测裂纹长度变化,若裂纹扩展>20μm,判定不合格。


(二)振动与冲击测试(IEC 60068-2-6 Test Fc、IEC 60068-2-27 Test Ea)

  • 振动测试:10-2000Hz 正弦振动,加速度 10-20g,持续 2h;或随机振动(功率谱密度 0.1g²/Hz),持续 4h;
  • 冲击测试:1500g,0.5ms 半正弦波冲击,6 个方向各 3 次;
  • 测试目的:施加机械应力,验证含裂纹焊点的抗振、抗冲击能力,加速裂纹断裂。


(三)湿热测试(IEC 60068-2-78 Test Ca)

  • 测试条件:40℃±2℃,93%±3% RH,持续 500-1000h;
  • 测试目的:加速氢脆、氧化过程,加剧冷裂纹扩展,验证潮湿环境下的裂纹稳定性。


(四)机械强度验证(IEC 61189-5)

  • 推力 / 拉力测试:测试后检查焊点是否断裂、裂纹是否扩展,合格焊点推力≥5N,且无裂纹扩展;
  • PCB 弯曲测试:将 PCB 弯曲至 1% 应变,保持 10s,检查焊点是否开裂。


五、裂纹缺陷的长效管控策略

(一)材料源头管控

  1. 焊料选用:符合 IEC 61189-11 标准的高纯 Sn-Ag-Cu 焊料,杂质含量<0.05%,避免 Bi、Sb 等有害元素IEC Webstore;
  2. 防潮管控:焊膏、助焊剂密封储存,使用前回温、搅拌,车间湿度<60% RH,避免吸潮引入氢元素;
  3. 基材匹配:选用 CTE 与焊料匹配的 PCB 材料(如高 Tg FR-4,CTE≈14-16ppm/℃),减少热应力。


(二)工艺参数精准优化

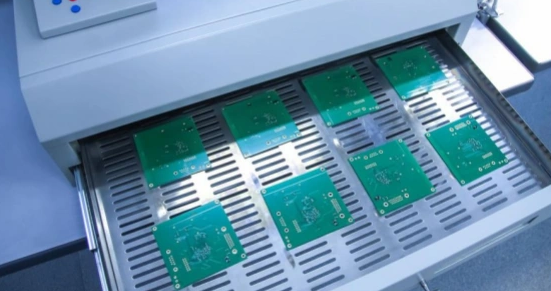

  1. 回流焊曲线(IEC 61189-5-601):
    • 升温斜率:1-2℃/s,保温区 150-180℃×90s(助焊剂充分挥发);
    • 峰值温度:245-255℃×30-45s(避免 IMC 过厚);
    • 冷却斜率:2-3℃/s(缓慢冷却,释放收缩应力);

  2. 焊接前预处理:元器件、PCB 烘烤除湿(125℃×4h),去除吸附水分,减少氢脆风险。


(三)设计与结构优化(IEC 61191-2)

  1. 焊盘设计:采用圆角焊盘,避免尖锐边缘;关键器件焊盘增加泪滴设计,分散应力;
  2. 布局优化:大尺寸、重器件布局于 PCB 支撑区域,远离边缘、拼接处;
  3. 引脚优化:刚性引脚采用短脚设计(<1.5mm),或增加弹性缓冲,释放焊接应力。


(四)检测与可靠性管控体系

  1. 建立 “高倍显微→X 射线 CT→SEM 切片” 三级检测体系,关键器件 100% 筛查微裂纹;
  2. 每批次产品按 IEC 60068 标准进行可靠性抽样测试,验证裂纹管控效果;
  3. 记录缺陷数据,分析裂纹类型、位置、成因,持续优化材料、工艺、设计。

    焊接裂纹是威胁产品可靠性的 “头号杀手”,其排查需依托 IEC 标准构建 “精密检测 + 可靠性验证 + 全流程管控” 的闭环体系。高倍显微、X 射线 CT、SEM 切片是识别微裂纹的核心技术,而温度循环、振动等可靠性测试则是验证裂纹稳定性的关键。通过严控材料纯度、优化焊接工艺、改善结构设计、强化检测验证,可从源头抑制裂纹产生、阻断裂纹扩展路径,实现焊接裂纹的零缺陷管控,全面提升产品在极端环境下的长期可靠性与安全性。
