在 PCB 质量管控中，阻焊层附着力失效与耐化学性衰减是最常见的两类缺陷，占总不良率的 30% 以上。两者常相互关联：附着力不足会加速化学侵蚀，化学侵蚀又会进一步破坏界面结合，形成恶性循环。本文从失效机理、诊断方法、根因定位、解决方案四大维度，深度解析这两类缺陷，为工程人员提供系统的失效分析与防控指南。
一、附着力失效：界面结合力崩溃的全机理

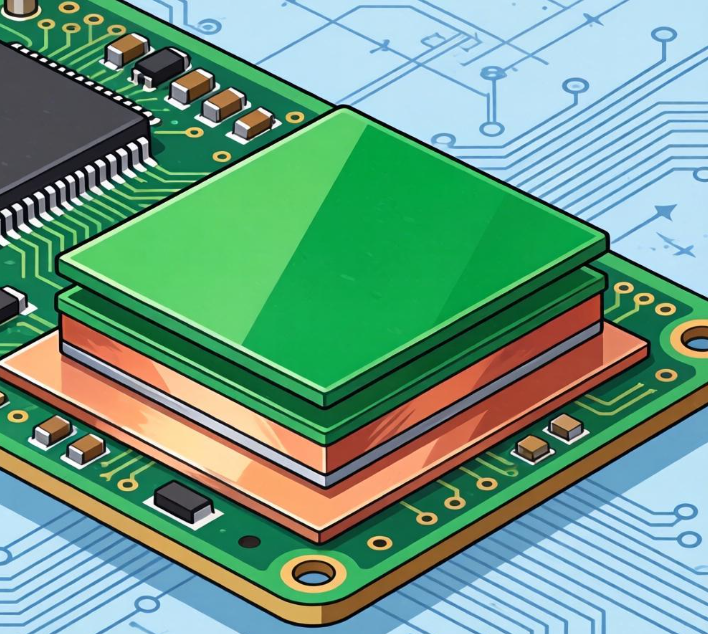

阻焊层附着力失效，本质是阻焊树脂 - 基材（铜箔 / 基板）界面结合力低于外部应力（机械、热、化学），导致界面分离。结合力主要来源于三类：机械咬合（基材粗糙度）、化学键合（树脂与基材官能团反应）、范德华力（分子间吸附），任一环节破坏都会引发失效。
1. 三大失效模式与特征
-
整片剥离（界面失效）
- 特征：阻焊层呈片状完整剥落，剥离面光滑如镜，无基材 / 铜箔残留；
- 机理：化学键合缺失—— 基材表面污染（油污、氧化、指纹），或油墨与基材不兼容（如普通油墨用于 PTFE 高频板）。
-
边缘卷曲 / 角部剥落
- 特征：阻焊层从线路边缘、焊盘角部翻卷，形似 “书页卷角”；
- 机理：应力集中 + 附着力薄弱—— 边缘前处理不均、油墨堆积、固化应力，叠加热胀冷缩应力。
-
网状裂纹 / 点状起泡
- 特征：表面出现细微网状裂纹，或直径 0.1-1mm 气泡；
- 机理：内应力 + 固化缺陷—— 固化过快、溶剂残留、厚度不均，热 / 化学作用下内应力释放。
2. 四大核心根因维度
（1）基材表面前处理：失效主因（占比 60%）
- 清洁不彻底：残留切削油、指纹、粉尘，形成 “隔离层”，阻断化学键合；
- 微蚀不足 / 过度：Ra＜0.5μm（粗糙度不足，机械咬合弱）；Ra＞1.5μm（过度蚀刻，铜面疏松，易脱落）；
- 氧化层：前处理后放置过久，铜面生成氧化膜（CuO/Cu?O），结合力极差。
（2）油墨与材料兼容性
- 油墨选型错误：普通环氧油墨用于高 TG 基板、铝基板、高频基材（PTFE、碳氢），兼容性差；
- 油墨变质：过期、配比错误、搅拌不均，导致固化异常。
（3）制程工艺失控
- 涂覆缺陷：厚度不均（＞30μm 或＜10μm）、丝网印刷气泡、喷涂雾化差；
- 预烘异常：温度过高（＞85℃）、时间过长，溶剂挥发过快，产生针孔、内应力；
- 固化失效：温度＜140℃、时间＜30 分钟（交联不足）；温度＞165℃（过度固化，脆化）；
- 显影过度：显影液温度＞32℃、时间过长，侵蚀阻焊边缘。
（4）环境与使用因素
- 湿热老化：40℃/90% RH 环境，水分渗透界面，水解树脂键合，1000 小时附着力从 5B 降至 2B；
- 热循环应力：-40℃~125℃循环，CTE 差异产生交变应力，500 次循环后开裂。
二、耐化学性失效：化学侵蚀的破坏路径
耐化学性失效是化学介质破坏阻焊树脂结构或界面，导致性能丧失。
1. 失效路径
- 渗透溶胀：溶剂（IPA、丙酮）渗透树脂网络，分子链舒展，阻焊层变软、发粘、体积膨胀；
- 化学降解：酸碱破坏树脂交联键（如酯键、醚键），导致树脂分解、溶解；
- 界面侵蚀：化学物质沿缺陷（针孔、裂纹）渗透至界面，破坏结合力，引发剥落。
2. 典型失效场景
- IPA 清洗后发粘：固化不足，树脂交联度低，被溶剂溶胀；
- 酸碱测试后变色剥落：油墨耐化学性差，或前处理污染导致界面薄弱；
- 焊接后助焊剂残留腐蚀：助焊剂中的有机酸 / 卤素侵蚀阻焊层。
三、失效诊断：从外观到微观的系统分析
1. 初步外观检查（10-20 倍放大镜）
- 记录失效位置（边缘 / 大面积 / 点状）、形态（剥落 / 起泡 / 裂纹 / 变色）；
- 胶带测试验证附着力等级，确定失效程度。
2. 断面微观分析（核心手段）
- 微切片（金相显微镜）：观察阻焊 - 铜界面连续性，判断是否有间隙、污染层；
- SEM（扫描电镜）+ EDS（能谱分析）：
- 失效界面：检测 C、O、Cu 外的异常元素（Cl、S、Na、K）——Cl 是污染核心标志（来自助焊剂、清洗水）；
- 树脂结构：观察是否有溶胀、裂纹、分解。
3. 性能复测验证
- 附着力：划格法、剥离强度测试；
- 耐化学性：重复 IPC 标准浸泡测试；
- 固化度：红外光谱（FTIR）检测树脂交联度（＜90% 为固化不足）。
四、系统解决方案：从根源杜绝失效
1. 前处理工艺优化（筑牢基础）
- 脱脂清洁：碱性脱脂剂（5-8%），45-50℃，3-5 分钟，喷淋压力 0.2-0.3MPa；油污重时加超声波脱脂（40kHz，2 分钟）；
- 微蚀粗化：硫酸 - 双氧水体系，控制 Ra=0.8-1.2μm，蚀刻后彻底水洗（3 级逆流）；
- 干燥：热风烘干（80℃，5 分钟），确保表面无水渍、氧化。
2. 材料与油墨管控
- 兼容性匹配：
- FR-4 基板：标准改性环氧阻焊；
- 高 TG / 铝基板：耐高温专用油墨；
- 高频基材：专用低表面能油墨；
- 油墨管控：保质期内使用，严格按配比混合，搅拌脱泡，2 小时内用完。
3. 制程参数精准控制
- 涂覆：丝网印刷（77T 网版）厚度 15-20μm；喷涂控制膜厚均匀；
- 预烘：75-80℃阶梯升温（5℃/min），15-20 分钟，溶剂充分挥发无残留；
- 曝光：UV 能量 800-1200mJ/cm²，确保完全固化；
- 固化：150℃/60 分钟，炉温均匀性 ±3℃，保证交联度≥95%。
4. 环境与存储管控
- 生产环境：温度 22-26℃，湿度 40-60% RH，无尘净化；
- 存储：阻焊后 PCB 密封干燥保存，避免高温高湿。
阻焊附着力与耐化学性失效，是材料、工艺、环境多重因素叠加的结果。通过失效模式识别→微观分析→根因定位→系统优化的闭环流程，可解决 95% 以上的缺陷。核心在于：前处理做 “净”、材料选 “对”、工艺控 “严”、测试把 “关”。只有从源头把控每一个环节，才能让阻焊层真正成为 PCB 可靠的 “防护铠甲”，彻底杜绝失效风险。
