接口是模块化 PCB 系统的 "神经与血管"，负责模块间的信号传输与电力输送，其设计优劣直接决定整个系统的稳定性、可靠性与性能上限。很多模块化设计失败，并非电路原理错误，而是接口设计疏漏导致信号串扰、电源压降、机械接触不良等问题。高质量接口设计需实现电气、机械、信号完整性的完美协同。
模块化接口设计需遵循标准化、通用性、可靠性、可维护性四大核心原则。标准化确保模块可互换、可复用，形成统一的接口规范；通用性使接口适配不同应用场景；可靠性保证长期稳定连接，抵抗振动、湿热、插拔磨损；可维护性便于安装、拆卸与故障排查。
接口设计首先要完成接口类型划分，主要分为电源接口、信号接口、控制接口、接地接口四大类。电源接口负责电能传输，需考虑电压、电流、功率、压降、纹波、保护等因素。信号接口传输数据与信息，分低速信号（GPIO、UART、I²C、SPI）与高速信号（USB、PCIe、DDR、以太网、HDMI），设计重点差异显著。控制接口传输复位、时钟、使能等关键控制信号，需高可靠性设计。接地接口提供电流回流路径，直接影响系统抗干扰能力。
电气接口设计是核心，需明确各项参数规范。电源接口需定义电压值（如 3.3V、5V、12V）、电流容量、纹波噪声上限、压降要求。大电流电源接口需采用宽走线、多引脚并联，降低阻抗与发热。信号接口需明确电平标准（TTL、CMOS、LVTTL、LVCMOS、LVDS、PECL 等）、驱动能力、阻抗要求、时序参数。不同电平模块间需设计电平转换电路，防止损坏器件。
机械接口设计决定物理连接可靠性。需选择合适连接器类型：排针 / 排座成本低、通用性强，适合低速、低电流场景；板对板（BTB）连接器密度高、稳定性好，适合空间紧凑的中高速应用；FPC/FFC 连接器柔性好、节省空间，适合板间立体连接；金手指（Edge Connector）适合需要频繁插拔的板卡（如内存条、PCIe 卡）；同轴连接器用于射频信号传输。
连接器选型需考虑引脚数量、电流承载能力、电压耐受值、接触电阻、插拔次数、工作温度、抗振动能力等参数。接口引脚定义遵循 "电源 / 地优先、敏感信号居中、强信号靠边" 原则，减少相互干扰。电源与地引脚均匀分布在接口两侧，提供均匀电流路径；关键差分信号成对放置，周围用地引脚屏蔽；强干扰信号（如时钟）与敏感信号（如模拟输入）物理隔离。

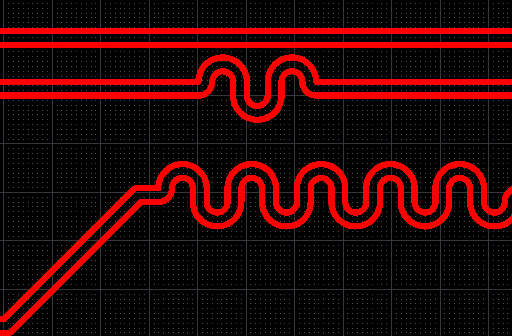

信号完整性是高速接口设计的核心挑战。跨模块信号经过连接器、走线、过孔时，易产生阻抗不连续、反射、串扰、时序偏移等问题。设计需遵循三大准则：精准阻抗控制—— 根据信号类型确定目标阻抗（USB2.0 差分 90Ω、PCIe/DDR 差分 100Ω、单端 50Ω），误差控制 ±10%；严格等长匹配—— 差分对内长度误差≤5mil，总线信号等长控制确保时序一致；最短路径与最少换层—— 高速信号尽量走同一层，减少过孔使用，必须换层时就近添加地过孔，保持回流路径连续。
串扰抑制是接口设计必备技能。遵循 3W 原则（信号线间距≥3 倍线宽），可降低 40% 以上串扰。相邻层走线正交，减少平行耦合长度。关键信号（时钟、复位、差分对）两侧加地屏蔽线（Guard Trace），每 300mil 加地过孔强化屏蔽效果。高速差分对保持紧耦合、等距平行走线，增强共模干扰抑制能力。
电源完整性设计确保模块供电稳定。接口电源引脚需足够数量与宽度，满足峰值电流需求。模块电源入口放置大容量滤波电容（电解电容 / 钽电容）与高频去耦电容（MLCC）组合，滤除高低频噪声。大电流路径采用宽走线或覆铜，降低阻抗压降。敏感模块电源可增加 LC 滤波电路或 LDO，进一步净化电源。
防护设计提升接口可靠性。电源接口增加防反接二极管、过流保险丝、过压 TVS 管。信号接口增加 ESD 保护器件（靠近接口放置），防止静电损坏。强干扰环境（工业、汽车）中，关键信号采用光耦或磁耦隔离，阻断地环路噪声。接口附近预留测试点，方便故障诊断。
接地设计是系统抗干扰的基础。模块内部分模拟地、数字地、功率地，接口处实现单点共地。地平面保持完整连续，避免分割导致回流路径变长。接口地引脚数量充足，降低接地阻抗。
优秀的接口设计是模块化系统稳定运行的保障。需从电气、机械、信号、电源、防护多维度综合考量，平衡性能、成本与可靠性。在高速、高密度电子系统中，接口设计已成为模块化 PCB 设计的核心技术难点，需要工程师具备深厚的信号完整性、电源完整性与电磁兼容知识储备。
