模块化PCB设计—电子系统的 "乐高革命" 与核心理念

    在电子技术飞速迭代的今天，产品开发周期不断压缩、功能复杂度持续攀升，传统一体化 PCB 设计正面临前所未有的挑战。模块化 PCB 设计如同电子工程领域的 "乐高积木"，通过将复杂系统拆解为独立功能单元，正重塑硬件开发范式，成为现代电子设计的主流趋势。





模块化 PCB 设计的核心思想，是将完整的电路系统按照功能逻辑划分为多个相对独立、边界清晰的子模块，每个模块专注实现特定功能，再通过标准化接口实现互联。这种设计理念并非简单的物理分割，而是贯穿需求分析、原理设计、PCB 布局、生产制造与后期维护全流程的系统性思维。其本质是功能解耦、接口标准化、物理可分离三大原则的有机结合。



从历史演进看，模块化思维早在上世纪电子设备发展初期便已萌芽。早期大型计算机、通信设备中，电源、运算、接口等功能单元已采用分离式板卡设计。但真正让模块化 PCB 设计普及的，是近二十年消费电子、物联网、工业控制等领域的爆发式增长。当产品需要快速迭代、多型号系列化开发、全球供应链协同时，模块化的优势被彻底激活。



模块化 PCB 设计的核心价值体现在五大维度。首先是显著缩短开发周期，不同功能模块可由多个团队并行开发，成熟模块直接复用，大幅减少重复设计工作量。数据显示，采用成熟模块化方案的项目，研发周期平均可缩短 30%-50%。其次是提升设计质量与稳定性，模块可独立进行仿真、测试与验证，问题定位与解决更精准，降低整体系统调试难度。第三是增强产品灵活性与扩展性，通过增删模块快速实现功能定制，适应多变的市场需求，同一核心平台可衍生出多款差异化产品。第四是优化生产与维护成本，故障模块可快速替换，维修无需整板更换；小尺寸模块更利于拼板生产，提升制造良率。最后是保护核心技术资产，关键算法、专用功能可封装在独立模块中，有效防止技术外泄。



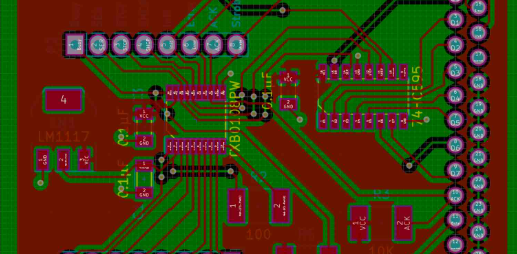

实施模块化设计需遵循四大基本原则。高内聚、低耦合是首要准则 —— 模块内部元件高度关联、协同完成单一功能，模块间依赖关系最小化、交互接口精简。例如将电源转换、主控处理、信号采集、通信接口各自独立成块，避免功能交叉嵌套。功能独立与边界清晰原则要求每个模块具备明确的输入输出，物理上通过丝印框、间距或分割槽区分，电气上实现噪声隔离，尤其要做好数字与模拟、大功率与小信号电路分区。接口标准化原则规定模块间的电源、信号、地定义必须统一，连接器型号、引脚分配、电气参数固定，形成可跨项目复用的接口规范。可测试性与可维护性原则要求模块预留独立测试点、调试接口，支持单独上电验证，方便生产测试与后期维修。



模块化并非简单分割，需要科学的实施流程。第一步是系统拆解与模块定义，根据系统功能架构，划分核心模块类型、确定功能边界与交互关系。常见模块包括电源管理模块、核心处理模块、通信接口模块、信号采集模块、驱动控制模块等。第二步是接口规范制定，明确电气参数（电压、电流、电平标准）、机械形式（连接器类型、尺寸）、通信协议（I²C、SPI、UART 等），形成完整接口文档。第三步是物理布局规划，遵循信号流向优化模块位置，干扰源与敏感单元分离布局。第四步是独立设计与验证，各模块并行完成原理图与 PCB 设计，进行仿真与原型测试。第五步是系统集成与联调，将模块通过标准接口组装，进行整体功能与性能验证。



当然，模块化设计也存在一定权衡。过度分割会增加连接器、结构件成本，增大产品体积；模块间接口会引入信号损耗、阻抗不连续等问题。因此，设计时需在性能、成本、体积间寻找平衡点，根据产品特性、应用场景、产量规模制定合理的模块化策略。



    作为现代硬件工程师的核心能力，模块化 PCB 设计已超越单纯的技术方法，成为一种系统级设计思维。它不仅提升开发效率，更推动电子设计从 "画板布线" 向 "系统架构设计" 升级。在产品快速迭代、技术复杂度不断提升的时代，掌握模块化设计理念，是电子工程师应对挑战、提升竞争力的关键路径。
