设计端PCB翘曲控制—源头防控的核心技术与实操方案

来源:捷配链 时间: 2026/04/07 09:23:10 阅读: 15

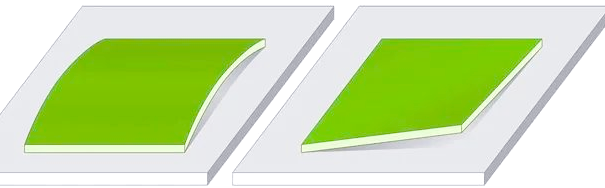

    PCB 翘曲控制的关键在于 "源头防控",设计阶段的合理优化,能消除 70% 以上的翘曲隐患。作为产品定型的初始环节,设计直接决定 PCB 的结构稳定性与应力分布,是成本最低、效果最优的控制路径。本文从叠层结构、铜分布、板形布局、拼板设计四大维度,详解设计端翘曲控制的核心技术与实操规范,助力工程师从源头规避变形风险。


一、对称叠层设计:多层板翘曲控制的核心基石

多层 PCB 的叠层对称性是翘曲控制的首要原则,所有层压结构必须以中心中性层为轴完全镜像对称,确保各层材料的热胀冷缩与应力分布均匀。


1. 对称设计核心准则


  • 材料对称:上下对应层的芯板、半固化片(PP)必须同品牌、同型号、同厚度,禁止不同材质混压;PP 的经纬方向需一致,经向(长方向)对应板件长边,提升尺寸稳定性。
  • 铜厚对称:上下对应层的铜箔厚度完全相同,铜厚偏差≤5%。
    • 4 层板标准对称结构:表层 1(0.5oz)- 内层 1(1oz)- 内层 2(1oz)- 表层 2(0.5oz);
    • 6 层板标准对称结构:表层(0.5oz)- 内层 1(1oz)- 内层 2(1oz)- 内层 3(1oz)- 内层 4(1oz)- 表层(0.5oz);
    • 禁忌:非对称铜厚分布(如表层 1oz、内层 2oz)、内层铜厚差异过大,均会导致收缩失衡。

  • 结构对称:介质层厚度、层数、排列顺序完全镜像;盲埋孔分布对称,避免单侧密集开孔。


2. 特殊板型对称优化


  • 超薄板(<0.8mm):增加半固化片层数,采用 "薄芯板 + 多 PP" 结构,提升整体刚性;铜厚统一为 0.5oz,减少铜层应力差异;
  • 厚板(>2.0mm):采用对称分段叠层,每 4 层为一组对称单元,避免整体厚度过大导致的应力不均;
  • 高频板(PTFE、罗杰斯材料):此类材料 CTE 特殊,需严格对称,且搭配低 CTE PP,减少与铜箔的膨胀差异。


二、铜分布平衡设计:消除局部应力的关键手段

铜层分布不均是 PCB 翘曲的主要设计诱因,通过均衡铜覆盖率、优化铺铜方式,可有效平衡板面应力。


1. 全局铜面积平衡管控


  • 层间铜差控制:相邻两层总铜面积差≤20%,整板各层平均铜覆盖率控制在 30%~70%;
  • 大铜面优化:电源层、地层避免实心整片铜,采用 ** 网格铜(Grid Copper)** 设计,网格线宽 / 间距建议 0.2~0.5mm,既保证电气性能,又减少铜面收缩应力;
  • 空白区域补铜:板面无线路区域(>5mm×5mm)必须添加 ** 平衡铜(Dummy Copper)** 或网格铜,补铜面积与周边铜覆盖率一致,避免局部应力差。


2. 局部铜分布优化


  • 避免单侧密集铺铜:PCB 上下表面铜分布尽量均匀,禁止一侧大面积铺铜、另一侧稀疏走线;
  • 元件区域铜平衡:BGA、QFP 等精密元件下方,铜分布需对称,避免局部大铜面导致的应力集中;
  • 线宽 / 间距均衡:同一层内线路疏密均匀,避免宽线与细线、密集线路与空白区直接相邻。


三、板形与元件布局优化:提升整体刚性的实操技巧

合理的板形与布局设计,能提升 PCB 自身刚性,减少外力与热应力导致的变形。


1. 板形尺寸优化


  • 长宽比控制:常规 PCB 长宽比≤3:1,最大不超过 5:1;细长条板(>5:1)需增加加强筋或拼板设计,提升抗弯能力;
  • 避免异形板:优先采用矩形板,减少不规则形状导致的应力集中;若需异形设计,需在拐角处添加圆角(R≥0.5mm),降低应力开裂风险;
  • 板厚匹配:根据尺寸选择合适板厚,尺寸>200mm 的 PCB,板厚≥1.2mm;尺寸>300mm 的 PCB,板厚≥1.6mm,保证自身刚性。


2. 元件布局规范


  • 重型元件分散布局:BGA、散热器、连接器、电感等重型元件(重量>5g)均匀分布在 PCB 两侧,避免单侧集中;
  • 敏感元件避位:BGA、QFN 等精细间距元件,远离板边、V-Cut 线与拼板连接处(距离≥5mm),减少分板与装配应力影响;
  • 对称布局:元件布局以 PCB 中心为轴对称,保证高温下重量分布均匀,避免单侧下垂。


四、拼板与工艺边设计:减少分板应力的核心方案

拼板设计直接影响分板应力与加工稳定性,不合理的拼板是板边翘曲的主要诱因。


1. 拼板连接方式优化


  • 优先邮票孔 + 支撑筋组合:替代纯 V-Cut 设计,邮票孔(直径 0.8~1.2mm,间距 1.5~2.0mm)+ 1~2mm 宽支撑筋,分板应力小,避免板边变形;
  • V-Cut 规范管控:若采用 V-Cut,深度≤板厚的1/3(如 1.6mm 板,V-Cut 深度≤0.5mm),剩余厚度≥2/3 板厚,保证连接强度;V-Cut 线直线度≤0.1mm,避免深浅不一;
  • 拼板间距:单元板间距≥3mm,预留工艺边(宽度≥5mm),用于加工定位与夹具固定。


2. 工艺边与定位设计


  • 工艺边铺铜:工艺边添加网格铜,与板面铜分布一致,避免工艺边与单元板应力差异导致的翘曲;
  • 定位孔对称:定位孔(直径 3.0~3.5mm)分布在工艺边四角,对称设计,保证加工时受力均匀;
  • 大尺寸拼板:尺寸>300mm 的拼板,中间添加支撑筋或辅助定位孔,防止加工时中间下垂。


五、设计端翘曲控制的附加规范

  1. 材料选型前置:根据产品应用场景,提前选定高 Tg(≥170℃)、低 CTE、低吸水率的基材;无铅工艺、高可靠产品必须选用中高 Tg 板材;
  2. 叠层审核机制:多层板叠图完成后,进行对称性审核,确认材料、铜厚、结构完全对称后,方可投产;
  3. 仿真验证:高端产品采用 PCB 应力仿真软件,模拟层压、回流焊过程中的应力分布,提前优化设计。

    设计端是 PCB 翘曲控制的 "第一道防线",对称叠层、均衡铜分布、合理布局、规范拼板四大核心技术,能从源头消除内应力失衡隐患。设计阶段多花 1 小时优化,可减少生产端数倍的返工成本。
