决定PCB可测试性的核心基石

一、可测试性的核心：可访问性、可控性、可观测性

• 可访问性：测试探针能无阻碍接触目标测试点，无元件遮挡、无高度干涉、无空间挤压。
• 可控性：通过测试点可强制电路进入指定状态（如复位、使能、隔离），实现分模块独立测试。
• 可观测性：能稳定采集电压、电流、波形等信号，数据真实无干扰。

二、元件布置对物理可访问性的决定性影响

1. 遮挡效应：高大元件制造 “测试盲区”



   散热器、电解电容、连接器、电感等高度＞6mm 的元件，会在垂直与水平方向形成遮挡区域。若测试点被置于其阴影下，标准垂直探针（90°）无法接触，形成永久测试盲区。例如，BGA 芯片周围若密集排布高 10mm 的电解电容，其引脚引出测试点会被完全遮挡，导致无法进行 ICT 在线测试，只能依赖低效的飞针测试或人工检测。

2. 间距挤压：元件过密引发 “探针干涉”



   标准 ICT 探针直径 0.3-1.0mm，测试点中心间距需≥1.27mm（50mil），测试点与元件边缘需≥0.5-2mm。若元件间距＜0.3mm（高密度贴片），测试点无空间布置；或测试点与元件过近，探针下压时会碰撞元件本体，导致元件破裂、焊盘脱落、探针弯曲。数据显示，元件间距不足导致的测试干涉，占 PCB 测试不良的 35% 以上。

3. 双面布局：底部元件加剧 “测试复杂度”

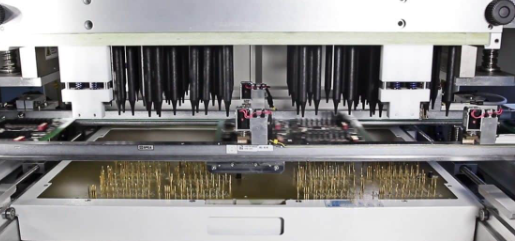

   双面贴片 PCB 中，底部（焊接面）元件会直接阻碍测试治具的探针布局与支撑柱设计。高度＞3mm 的底部元件需预留 5mm 避空区，导致支撑点密度降低 30%，PCB 测试时易弯曲变形，引发接触不良；同时，双面测试需开发复杂的双面针床，成本比单面高 40%-60%，测试效率降低 50%。

4. 板边与定位：元件侵占 “测试基准区”



   测试治具依赖 PCB 定位孔（2-3 个非导孔）实现精准对位，定位孔周围 3.2mm 内为禁布区。若元件靠近定位孔或板边（＜3mm），会干扰治具定位，导致测试点偏移、探针错位；同时，板边元件易在分板、测试时受外力碰撞，引发虚焊与测试失效。


三、元件布置对测试覆盖率与故障定位的影响

1. 密集封装器件：压缩测试点空间



   BGA、QFN、QFP 等高密度 IC，引脚间距＜0.5mm，焊盘密集。若外围元件（电阻、电容）紧贴 IC 摆放，测试点无空间引出，导致 IC 电源、信号、控制引脚无法设置测试点，覆盖率降至 60% 以下。反之，IC 周围预留 1.5-2mm 测试通道，可均匀引出测试点，覆盖率提升至 95% 以上。

2. 功能分区混乱：模块隔离失效



   电源、模拟、数字、高频元件混合布局，无清晰分区，导致测试时无法通过跳线、0Ω 电阻隔离独立模块。例如，电源模块与数字电路交错布局，测试数字电路时会受电源噪声干扰，无法精准定位故障；而按功能分区布局，可在模块间设置测试隔离点，实现分模块测试，故障定位效率提升 80%。

3. 关键元件位置不当：核心节点不可测



   晶振、时钟芯片、复位芯片、接口芯片等关键器件，若布局在 PCB 中心、被其他元件包围，其时钟、复位、总线信号无法引出测试点，导致电路起振、通信、时序故障无法检测。将关键元件布局在板边或测试通道侧，可便捷设置测试点，保障核心功能可测。


四、元件布置对测试效率、成本与可靠性的影响

1. 效率成本：布局优化减少测试时间



   元件规整、测试点均匀分布的 PCB，ICT 测试时间可缩短至 10-30 秒；而布局杂乱、测试点分散、遮挡严重的 PCB，测试时间增至 60-180 秒，且需定制化治具，开发成本增加 50%-100%。

2. 探针安全：布局规范降低设备损耗



   测试点周围无元件干涉、高度合规，探针寿命可达 10 万次以上；若频繁碰撞元件，探针寿命降至 1 万次以下，每月探针更换成本增加数万元。

3. 返修可测性：布局合理提升维修效率



   高故障率元件（连接器、保险丝、功率器件）布局在易接触位置，返修后可快速复测；若埋在密集元件下方，返修后复测难度大，易导致二次故障。


五、可测试性元件布局的基础原则

1. 高度分级：测试面元件高度≤6mm，高大元件集中布局在非测试面。
2. 测试通道：关键 IC、电源网络周围预留≥1.5mm 测试通道。
3. 间距合规：测试点与元件边缘≥1mm，元件间≥0.5mm。
4. 单面优先：测试点集中在同一面（优选焊接面），减少双面测试。
5. 定位清晰：定位孔周围 3.2mm 无元件，板边 3mm 内禁布高大元件。
