VIA缝合在EMC与抗干扰中的实战价值

来源:捷配链 时间: 2026/04/17 09:44:22 阅读: 2
    EMC 整改是工程师最头疼的环节:辐射超标、传导不过、静电失效、射频干扰,往往改了软件、换了器件仍无效,最后发现只是 VIA 缝合没做对。VIA 缝合不仅是接地手段,更是低成本、高性价比的 EMC 加固技术,堪称 PCB 的 “电磁铠甲”。

电磁干扰的本质是不平衡电流与开放环路辐射。当回流路径不连续,环路面积扩大,PCB 变成 “发射天线”,辐射强度随频率与环路面积指数上升。VIA 缝合通过封闭环路、缩短回流、等电位连接,从源头切断辐射路径,同时阻挡外部干扰侵入。

板边缝合环是最经典的 EMC 应用。沿 PCB 外框布置一圈密集接地缝合过孔,可阻断腔体谐振。多层板内部的电源 / 地夹层会形成平行板谐振,在特定频率(如几百 MHz–1GHz)产生强辐射,板边缝合能破坏谐振条件,把辐射抑制 10–30dB。很多产品辐射余量不足,加一圈板边缝合即可通过认证。

“过孔栅栏”(Via Fence)是隔离干扰的利器。在数字高速线与模拟敏感线、时钟线与数据口、RF 电路与基带电路之间,做一排连续接地缝合过孔,间距≤λ/20,可形成垂直电磁屏障,把串扰与耦合大幅降低。相比单纯拉大间距,过孔栅栏节省 30%–50% 布板空间,屏蔽效果更稳定。

ESD 抗扰度也高度依赖 VIA 缝合。静电放电时,瞬态高压与大电流需快速泄放入地,若接地通道电感大,静电能量无法及时释放,会击穿芯片、干扰逻辑。在接口座(USB、网口、HDMI)外壳地、ESD 器件下方,采用多过孔密集缝合,提供超低阻抗泄放路径,可显著提升 ESD 等级。

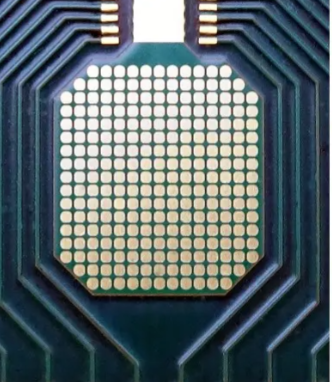

电源完整性(PI)同样受益于缝合。电源与地平面间的高频噪声,需低阻抗通路滤波。缝合过孔为去耦电容提供垂直低感接地,让电源 - 地回路更短,高频阻抗更低,抑制纹波与噪声耦合。在电源芯片、CPU、FPGA 下方,采用网格缝合,配合去耦电容,可把电源噪声压到最低。

RF 与微波电路中,VIA 缝合是屏蔽腔与传输线接地的标准工艺。微带线侧边缝合、带状线上下层缝合、屏蔽罩全区域缝合,保证腔体屏蔽效能与阻抗连续性。2.4G/5GWiFi 模块若缝合不足,会导致频偏、增益下降、辐射杂散超标,直接影响通信距离与稳定性。


    VIA 缝合是 EMC 设计中投入最小、收益最高的手段。它不需要额外器件,不增加 BOM 成本,只在布局阶段合理规划,就能系统性解决辐射、串扰、ESD 问题。
