高电流PCB接地连接：铜厚、线宽、过孔阵列设计准则
来源：捷配链
时间: 2026/04/17 09:57:18
阅读: 4
从理论走向实战，高电流 PCB 接地连接的成败，取决于铜厚选择、地线宽度、过孔阵列三个可量化指标。作为工程师，我们需要的不是模糊经验，而是能直接查表、直接计算的设计准则。
铜厚是接地载流的基础，常规 1oz（35μm）只适合 3A 以下电流；3A?10A 必须用 2oz（70μm）；10A 以上建议 3oz（105μm）；20A 以上重载场景，可选用 4oz?6oz 重铜或铜基板。铜厚直接决定直流电阻，2oz 铜阻是 1oz 的一半，温升更低、可靠性翻倍。但铜厚增加会提升制造成本与工艺难度，需在性能与成本间平衡。

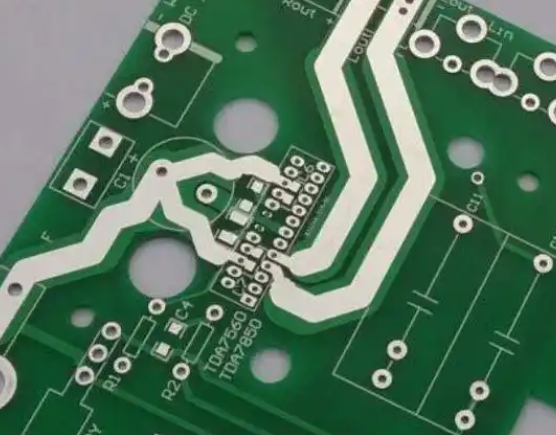

地线宽度设计遵循功率线≥电源线原则，因为接地回流往往包含尖峰分量，裕量要更足。按 IPC?2221，外层走线 2oz 铜、10℃温升：1mm≈3.5A，2mm≈6A，3mm≈9A，5mm≈14A。10A 电流建议地线宽度≥4mm，20A≥8mm，更经济的做法是整面铺铜，而非单纯加宽走线。
内层接地平面无需刻意计算宽度，完整平面就是最佳地线，阻抗可低至 0.1mΩ 以下，散热与载流能力远超表层走线。高电流设计强烈建议 4 层以上板，第二层专做地平面，顶层功率走线通过过孔直接下拉到地平面，实现最短回流。
过孔是高电流接地的薄弱环节，单个过孔载流有限，1oz 铜、0.4mm 孔径约载流 1?1.5A，大电流必须用过孔阵列。10A 电流至少 6?8 个过孔并联，20A 建议 12?16 个，按矩阵均匀排布，避免电流集中。过孔设计要点：孔径≥0.4mm，焊盘≥0.6mm，通孔全镀铜，杜绝盲埋孔用于主接地；过孔间距≥1mm，防止热阻叠加。
接地连接还要注意拐角与路径：避免直角走线，用 45° 或圆弧过渡，减少电流拥挤与寄生电感；功率地与信号地间距≥3mm，防止磁场耦合；大电流器件接地焊盘直接连地平面，不经过细引线过渡；采样电阻、反馈点接地要独立引线，避免和功率电流共路径。
可见，接地连接不是 “连上就行”，而是按电流等级配铜厚、按功率规模做阵列、按路径最短布平面。把这些量化准则固化为设计规范，高电流 PCB 的可靠性就有了底层保障。
