工艺制胜——工控PCB的制造工艺与可靠性强化

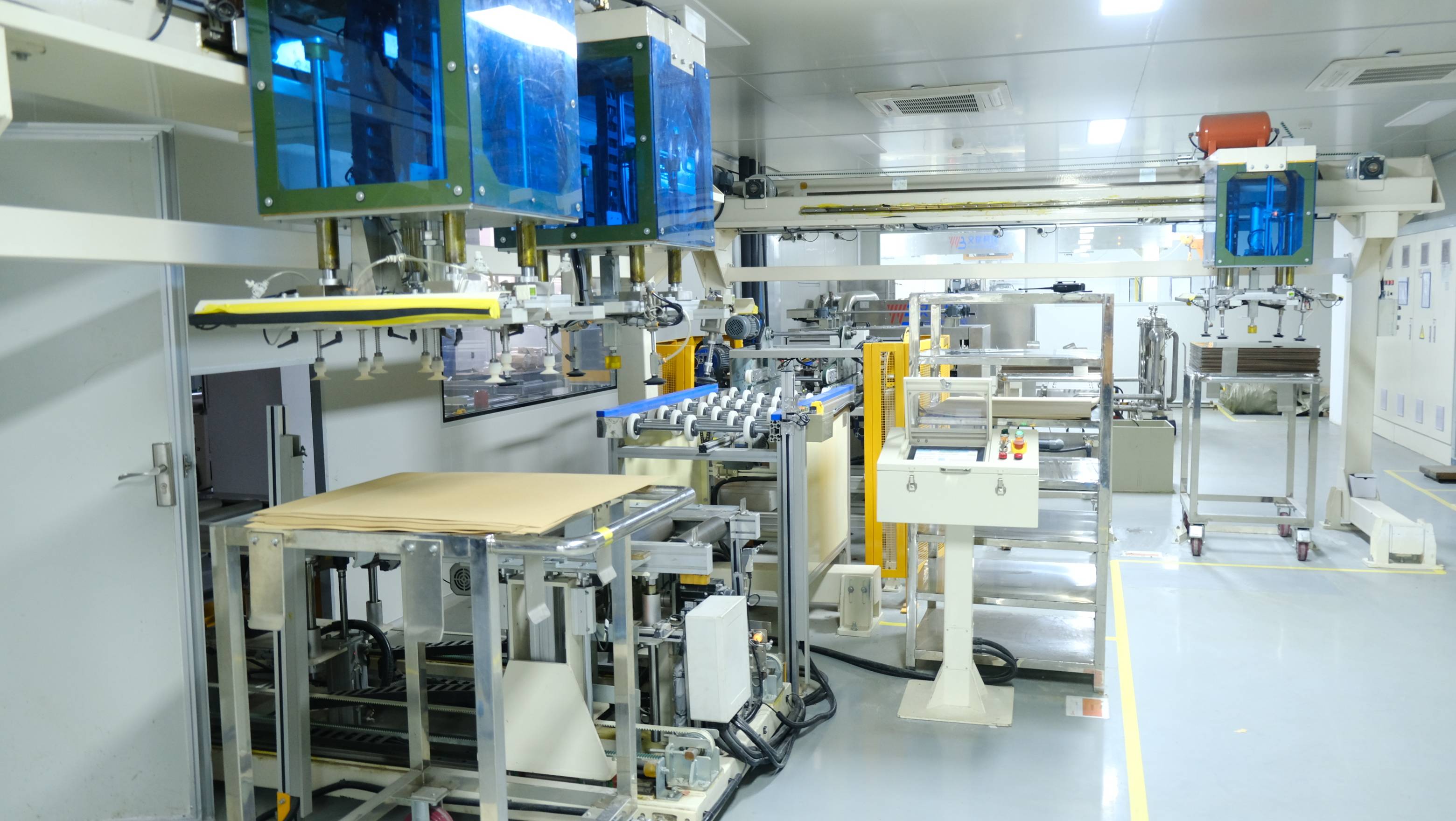

一、核心基材压合工艺：杜绝分层，保障结构稳定

• 高温高压精准管控：采用真空层压机，温度分段控制（100℃→180℃→220℃），压力 15-30kg/cm²，保温 60-90min。相比普通 PCB，工控 PCB 压合温度提升 20℃、时间延长 30min，确保树脂充分流动、浸润铜箔，层间结合力≥1.5N/mm（普通 PCB≥0.8N/mm），避免长期使用出现分层、起泡。
• 低 CTE 半固化片选型：选用与基材 CTE 匹配的高耐热半固化片（Tg≥170℃），减少层间热应力；多层板采用 “对称层叠” 设计，避免压合后翘曲，翘曲度控制在 0.5% 以内（普通 PCB≤1%）。
• 真空除泡：压合全程真空度≥0.09MPa，彻底排出层间空气，杜绝气泡残留；X-Ray 检测 100% 覆盖，确保无分层、无气泡缺陷。

二、精密钻孔与孔金属化：保障导电可靠，抗热应力

• 激光 / 机械钻孔优化：小孔径（≤0.3mm）采用 UV 激光钻孔，孔壁粗糙度≤5μm，无毛刺、无裂纹；机械钻孔采用高品质钻头，转速≥15 万转 / 分钟，进刀量精准控制，避免孔壁出现 “拉毛”“披锋”。
• 去胶渣与活化：采用等离子体去胶渣 + 高锰酸钾除胶工艺，彻底清除孔壁树脂残渣，露出新鲜铜纤维；孔壁化学粗化处理，提升与镀铜层的结合力（≥0.8N/mm）。
• 厚铜孔金属化：采用 “化学沉铜 + 全板电镀 + 图形电镀” 工艺，孔壁铜厚≥25μm（普通 PCB≥20μm），均匀性 ±5μm；高温老化后无裂纹、无脱落，抵御 - 40℃至 125℃热循环产生的 Z 轴应力。
• 树脂塞孔（关键工艺）：高密度、高可靠工控 PCB 采用树脂塞孔，填充过孔内部，隔绝潮气、防止焊锡流入；固化后研磨平整，提升 PCB 平整度与抗热应力能力，避免过孔开裂。

三、线路蚀刻与精度控制：保障信号完整性，抗腐蚀

• 干膜 / 湿膜选型：采用高附着力、高分辨率的专用干膜（分辨率≤25μm），贴合紧密、无气泡，保障线路精度；线宽 / 线距精度控制在 ±10μm 以内（普通 PCB±20μm）。
• 精细蚀刻工艺：采用垂直连续蚀刻机，喷淋压力、蚀刻速度精准控制，侧蚀量≤15μm，线路边缘光滑、无锯齿、无缺口；2oz 以上厚铜采用 “两步蚀刻”，确保蚀刻均匀、无残铜。
• 线路补强：关键线路（电源、地、高频信号）采用 “线路加厚 + 包地” 设计，提升载流能力与抗干扰性；线路拐角采用圆弧过渡（R≥0.2mm），消除应力集中，抗振动、抗热疲劳。

四、焊接与表面处理：焊点长寿，耐蚀耐磨

• SMT 焊接优化：采用氮气回流焊，氧含量≤500ppm，防止焊点氧化；炉温曲线精准管控（峰值温度 245±5℃，保温时间 60-90s），确保焊点 IMC 层（Cu?Sn?）厚度控制在 0.5-1.5μm，均匀致密、无脆性相，抗热循环疲劳≥1000 次。
• 插件焊接：采用波峰焊 + 选择性波峰焊，避免虚焊、漏焊、桥接；大电流端子、连接器采用 “双焊点” 设计，提升机械强度与导电可靠性。
• 表面处理工艺：
  • ENEPIG（首选）：化学镀镍（3-5μm）→化学镀钯（0.1-0.2μm）→化学镀金（0.05-0.1μm），工艺全程低温（≤85℃），避免 PCB 热变形；表面致密、耐盐雾、耐硫化，适合长寿命场景。
  • 电镀镍金：金层厚度≥0.5μm，硬度高、耐磨，适用于金手指、频繁插拔接口。

• 禁止使用：热风整平（HASL）—— 高温易导致 PCB 翘曲、焊点氧化，寿命短；OSP—— 耐候性差，高湿环境易失效。

五、三防涂覆与结构强化：抵御环境侵蚀

• 三防漆涂覆：采用全自动喷涂设备，均匀涂覆聚氨酯 / 丙烯酸三防漆，厚度 50-100μm；覆盖全部线路、焊点、过孔，无漏涂、无针孔、无气泡；85℃/85% RH 环境下，绝缘电阻保持率≥90%（1000 小时）。
• 局部补强：大尺寸元件（电解电容、连接器）、高应力区域（板边、安装孔周边）采用环氧胶点胶固定，吸收振动应力，防止焊点开裂；PCB 边缘做倒角处理（R≥0.5mm），避免应力集中。
• 屏蔽罩安装：敏感电路（模拟、高频）加装铜 / 铝合金屏蔽罩，焊接牢固、接地良好（接地电阻＜10mΩ），屏蔽效能≥60dB，抵御高频辐射干扰。

六、工业级质量测试与验证

1. 电气性能测试：通断测试、绝缘电阻测试（≥10¹?Ω）、耐压测试（AC 3000V 无击穿）。
2. 可靠性测试：温度循环（-40℃↔125℃，500 次）、双 85 测试（85℃/85% RH，1000 小时）、振动测试（10-2000Hz，20g）、盐雾测试（5% NaCl，500 小时）。
3. EMC 测试：传导干扰、辐射干扰、ESD 抗扰、传导抗扰测试，符合 IEC 61000 工业级标准。
