工艺、仿真与测试—保障高频低损耗的最后一关
来源：捷配链
时间: 2026/04/15 10:14:44
阅读: 19
Q1：PCB 加工工艺对高频损耗影响多大？关键控制点？
A：工艺不良可让损耗增加 30%~100%，核心控制点：
A：工艺不良可让损耗增加 30%~100%，核心控制点：
- 线宽 / 蚀刻控制：公差 ±10μm（≤0.01mm），禁止侧蚀、锯齿、毛刺；
工艺：分段蚀刻（低速 70%+ 高速 30%），Ra≤0.3μm；
- 介质厚度均匀：±5μm，防止局部阻抗突变；
- 铜箔处理：HVLP/VLP，禁止划伤、粗糙化；
- 背钻精度：Stub 残留≤0.3mm，孔壁无铜刺、无树脂残留；
- 阻焊厚度：表层≤10μm，不覆盖焊盘 / 射频线；
- 清洁度：无残胶、无杂质、离子污染＜0.1μg/cm²。
Q2：高频 PCB 必须做哪些仿真？
A：四大仿真（缺一不可）：
A：四大仿真（缺一不可）：
- 阻抗仿真：全链路阻抗（线 + 过孔 + 连接器），波动≤±5%；
- S 参数仿真：
- 插入损耗 S21：≥-3dB/10mm（28GHz）；
- 回波损耗 S11：≤-20dB（反射＜10%）；
- 串扰 S42：≤-30dB；
- 谐振仿真：过孔 Stub、走线长度避开 1/4λ 谐振；
- 热仿真：高温下 Dk/Df 稳定，无局部过热。
Q3：如何选择仿真模型？
A：
A：
- 板材：用厂家Dk/Df 高频模型（1~40GHz），不用默认值；
- 铜箔：带入粗糙度模型（Huray），Ra=0.1/0.3/1.5μm 分别设置；
- 过孔：3D 模型（含焊盘、反焊盘、Stub、孔壁铜）；
- 阻焊：覆盖区域加入阻焊 Dk 模型。

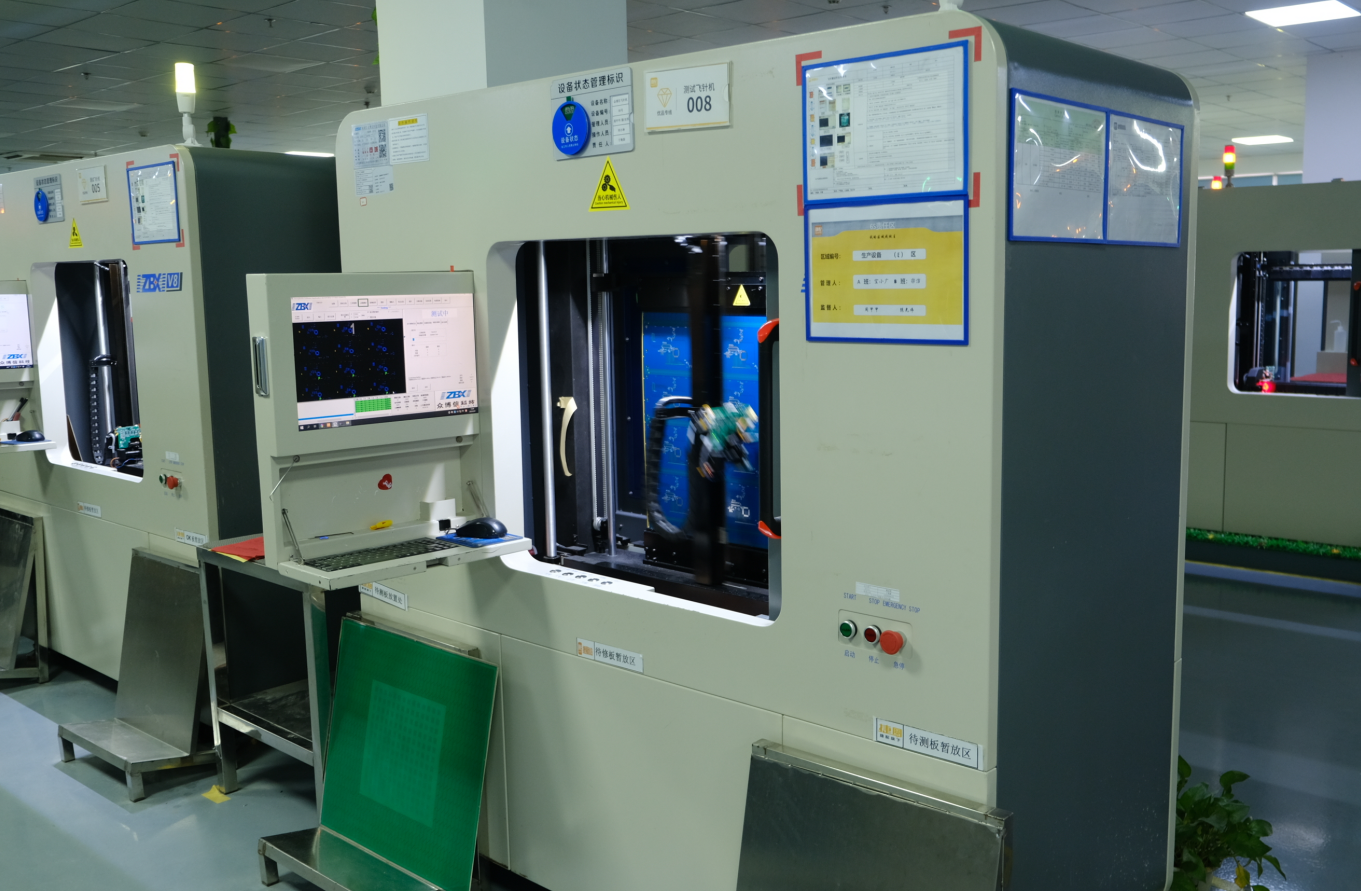

Q4：高频 PCB 怎么测试验证损耗？
A：三大测试（出厂 + 研发）：
A：三大测试（出厂 + 研发）：
- TDR 阻抗测试：全板阻抗分布，定位突变点；
- 矢量网络分析（VNA）：1~40GHz S 参数，测 S21/S11，验证损耗；
- 眼图测试：高速信号（PCIe/USB4）眼高、眼宽、抖动，验证系统性能。
Q5：常见高频损耗超标原因与整改？
A：
A：
- 材料选错（Df 太高）→换低 Df 基材（RO4350B/PTFE）；
- 过孔太多 / 太大 / 无背钻→减孔、微孔、背钻、补偿；
- 阻抗失控（线宽 / 厚度错）→重算层叠、线宽，仿真优化；
- 铜箔粗糙 / 蚀刻差→换 HVLP、严管蚀刻、去毛刺；
- 布线长 / 直角 / 跨层多→重构布局、同层、短路径、45°。
Q6：6G / 毫米波（110GHz）下一代降损耗方向？
A：
A：
- 材料：超低 Df（＜0.001）、Dk＜2.8、Ra≤0.05μm；
- 结构：埋入式走线、空气腔介质、多层盲埋孔；
- 工艺：原子级平坦、无电镀铜、超薄介质（50μm）；
- 设计：AI 自动阻抗优化、3D 立体布线、零过孔。
Q7：低损耗设计的成本与性能平衡？
A：
A：
- 毫米波 / 军工：不计成本，PTFE+HVLP + 全背钻 + 严格测试；
- 5G / 服务器：混压（RO4350B + 低损耗 FR-4）+VLP + 背钻；
- 消费电子（1~10GHz）：低损耗 FR-4+VLP + 控阻抗。
高频低损耗是设计 + 材料 + 工艺 + 仿真 + 测试的系统工程。材料选对、阻抗精准、过孔优化、工艺严控、仿真验证、实测闭环 —— 六步到位，才能稳定实现高频低损耗、高保真信号传输。
