Q1：什么是高频 PCB 信号损耗？超过多少频率算 “高频”？

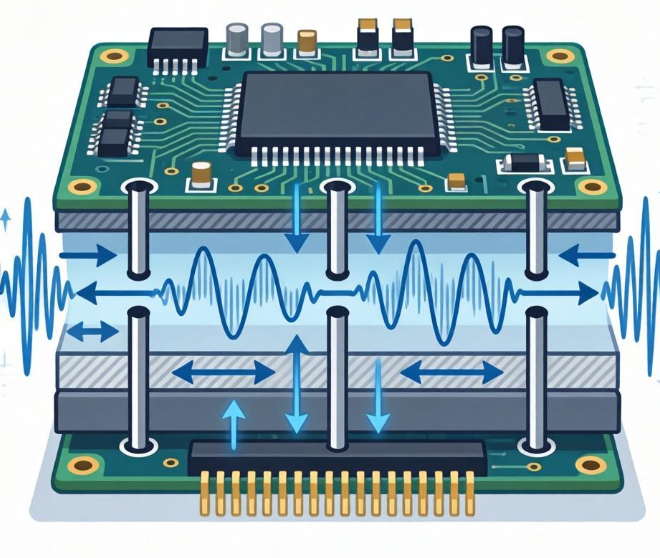

A：高频 PCB 信号损耗，指信号在传输线、过孔、板材等路径中，能量以热、辐射、反射等形式散失，导致幅度衰减、波形畸变的现象。行业通常将 **≥1GHz**（尤其 10GHz 以上毫米波、5G/6G 频段）定义为高频场景 —— 此时集总参数失效，必须按传输线理论分析，损耗呈指数级上升。
A：高频 PCB 信号损耗，指信号在传输线、过孔、板材等路径中，能量以热、辐射、反射等形式散失，导致幅度衰减、波形畸变的现象。行业通常将 **≥1GHz**（尤其 10GHz 以上毫米波、5G/6G 频段）定义为高频场景 —— 此时集总参数失效，必须按传输线理论分析，损耗呈指数级上升。
Q2：高频信号损耗主要分哪几类？各自成因是什么？
A：核心分三大类，占比随频率显著变化：
A：核心分三大类，占比随频率显著变化：
- 介质损耗（最核心，高频主导）
由基材介电损耗因子 Df决定：高频电场下，介质分子极化、转向摩擦生热，消耗信号能量。Df 每增 0.001，28GHz 信号每米损耗增约 0.5dB。传统 FR-4（Df=0.02~0.025）仅适合＜1GHz；高频板需 Df＜0.003（10GHz）。
- 导体损耗（第二大，中高频主导）
源于趋肤效应与铜箔粗糙度：高频电流集中在铜箔表面≈1μm 薄层；铜面越粗糙（Ra 越大），电流路径越长、损耗越高 ——Ra 从 1.5μm 降至 0.3μm，损耗降 15%~20%。此外，线宽过细、蚀刻毛刺也会加剧损耗。
- 辐射损耗与反射损耗（高频附加）
辐射损耗：阻抗不连续、布线不规范（如直角），信号以电磁波外泄，相当于 “微型天线”。反射损耗：阻抗突变（过孔、线宽变化、层间转换）引发信号反射，往返叠加增大衰减。
Q3：不同频率下，三类损耗的权重有何不同？
A：频率越高，介质损耗占比越大：
- ＜1GHz（低速）：导体损耗≈60%，反射≈30%，介质≈10%；
- 1~10GHz（中高速）：介质≈40%，导体≈40%，反射 / 辐射≈20%；
- ≥28GHz（毫米波）：介质损耗≈70%，导体≈20%，反射 / 辐射≈10%。
Q4：过孔为什么是高频损耗 “重灾区”？
A：过孔是垂直互联，引入寄生电感（0.1~1nH）、寄生电容（0.1~0.5pF）、阻抗突变、Stub 残桩四大问题：
- 寄生电感：高频感抗（XL=2πfL）剧增，10GHz 下 1nH 电感感抗≈62.8Ω，形成 “阻抗壁垒”；
- Stub 效应：未背钻的过孔残桩形成谐振腔，28GHz 下 0.5mm Stub 谐振损耗骤增；
- 孔径越大（如 0.3mm vs 0.2mm），28GHz 每厘米损耗高 2.1dB。
Q5：材料 Dk 与损耗有直接关系吗？
A：Dk（介电常数）主要影响阻抗与信号速度（v=c/√Dk），Df 直接决定介质损耗。但 Dk 不稳定（随频率 / 温度波动）会引发阻抗突变，间接增大反射损耗。高频设计需低且稳定 Dk、超低 Df双达标：10GHz 下 Dk 偏差≤±0.05，Df≤0.003。
Q6：布线长度与损耗是线性关系吗？
A：近似线性，但高频下 “单位长度损耗” 急剧上升。例如 28GHz、RO4350B 板材，单位长度损耗≈0.25dB/in；FR-4 则超 1dB/in。且超过 “临界长度”（如上升沿 1ns 对应≈7.6cm），必须按传输线严格控阻抗，否则反射 + 传输损耗叠加。
Q7：温度、湿度会放大损耗吗？
A：会。高温使基材 Df 上升、铜阻增大；湿度（吸水率）使 Dk/Df 波动、绝缘下降。高频材料要求吸水率＜0.5%，Tg≥170℃，确保 - 55℃~125℃性能稳定。
高频损耗是介质、导体、反射、辐射的叠加，10GHz 以上以介质损耗为主，过孔与阻抗不连续是关键恶化点。降损耗必须从材料、铜箔、阻抗、过孔、布线五维同步优化。
